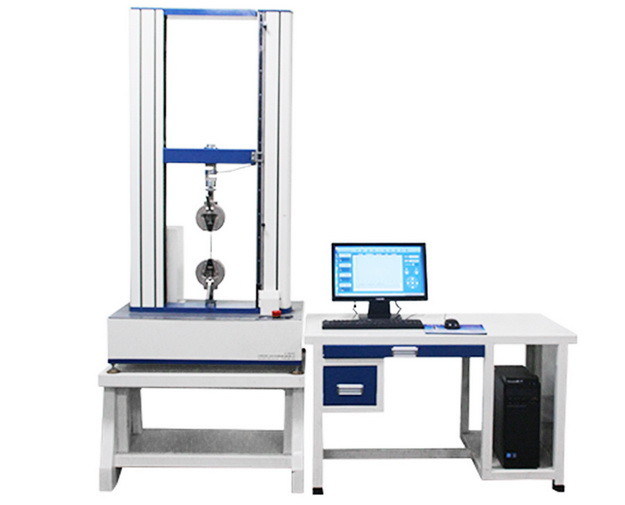

100KN automatizó la máquina de prueba de materiales universal para el doblez extensible de la compresión

100KN automatizó la máquina de prueba de materiales universal para el doblez extensible de la compresión
100KN automatizó la máquina de prueba de materiales universal para el doblez extensible de la compresión 100KN automatizó la máquina de prueba de materiales universal para el doblez extensible de la compresión 100KN automatizó la máquina de prueba de materiales universal para el doblez extensible de la compresión 100KN automatizó la máquina de prueba de materiales universal para el doblez extensible de la compresión 100KN automatizó la máquina de prueba de materiales universal para el doblez extensible de la compresión 100KN automatizó la máquina de prueba de materiales universal para el doblez extensible de la compresión

Ampliación de imagen :  100KN automatizó la máquina de prueba de materiales universal para el doblez extensible de la compresión

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: iUTM-1100-100
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 20 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 10 JUEGOS POR MES
Descripción detallada del producto
Capacidad: 100KN disponible máximo Precisión de la fuerza: ± 1%
fuerza: Resolución 1/300 000 Velocidad de prueba: 0.01-500 mm/min
Placa de presión: Diámetro 100 mm Rollo de la rama: Anchura 100m m
Resaltar:

Máquina de prueba de materiales universal automatizada

,

Máquina de prueba de materiales universal 100KN

,

máquina de prueba universal automatizada



Máquina de Ensayo Universal Computarizada de 100KN para Ensayo de Tracción, Compresión y Flexión



Breve Introducción:

La máquina universal de ensayo electrónica controlada por computadora iqualitrol iUTM-1100-100 está diseñada para universidades, institutos de investigación y como una nueva generación de máquinas universales de ensayo electrónicas controladas por computadora.



El sistema informático, a través del controlador totalmente digital y el sistema de control de velocidad de rotación del servomotor, el sistema de engranajes de desaceleración accionado por un husillo de bolas de precisión, mueve la viga hacia arriba y hacia abajo, completando ensayos de rendimiento mecánico de tracción, compresión, flexión, cizallamiento y otros tipos de especímenes. Además, el ensayo se acompaña de una amplia variedad de configuraciones, en materiales metálicos, no metálicos, compuestos y productos en ensayos de rendimiento mecánico, tiene amplias perspectivas de aplicación.



La máquina universal de ensayo se utiliza ampliamente en materiales de construcción, aeroespacial, maquinaria, cables, caucho, plásticos, textiles, electrodomésticos y otras industrias para ensayos y análisis de materiales, institutos de investigación científica, universidades, empresas industriales y mineras, departamentos de supervisión técnica, inspección y arbitraje, es un equipo de ensayo ideal.



Especificaciones Técnicas:

Capacidad Máximo disponible 100KN
Precisión de Fuerza ± 1%
Resolución de Fuerza 1/300 000 (6 velocidades completas, independientemente del archivo o equivalente)
Precisión de medición de la cruceta superior a 0.0025mm
Precisión de medición de deformación ± 0.5% (rango de 0.2-10mm)
Rango de velocidad de ensayo 0.01-500mm / min, y velocidad continua
Precisión del control de velocidad ± 1% (0.01 10mm/min);
± 0.5% (10 ~500mm/min)
Rango de control de fuerza constante, deformación constante, desplazamiento constante 0.2% -100% FS
Espacio de ensayo A. Espacio de tracción: 600mm B. Espacio de compresión: 700mm
Tamaño de la placa de presión Diámetro 100 mm
Distancia entre rodillos de soporte de flexión 300 mm
Ancho del rodillo de rama 100mm
Diámetro del fulcro 30mm
Fuente de alimentación AC380V ± 10%, 50Hz, Potencia: 3kW
Dimensiones 130 × 650 × 2650mm
Peso 1800Kg



Descripción del Programa:

1, Host

1.1 Estructura de pórtico del host con alta rigidez, alta resistencia, pequeña deformación;

1.2 Uso de husillo de bolas de alta precisión importado para una transmisión eficiente y suave;



1.3 Transmisión por correa síncrona de diente de arco, juego de proceso de transmisión bidireccional;

1.4 El servomotor de CA y el sistema de accionamiento garantizan una transmisión suave, torque estable, con dispositivo de protección contra sobrecorriente, sobretensión y sobrecarga, la relación del gobernador es de 1:100,000;



1.5 Dispositivos de sujeción especialmente diseñados para una sujeción firme, fácil de operar, sin fenómeno de deslizamiento de las mordazas;
El proceso especial 1.6 garantiza una buena concentricidad de la máquina de ensayo, eliminando el sensor de muestra irregular.



2, Sistema de Control

El sistema de bucle cerrado de control digital completo STC300 tiene muchas características avanzadas e innovación tecnológica, que se reflejan principalmente en:

(1) Deformación de la muestra de fuerza de ensayo, control de cuatro bucles cerrados de la cruceta y el proceso de ensayo;

(2) El sistema de adquisición de datos está compuesto por 4 canales de conversión A/D de alta precisión de 24 bits. La resolución máxima es de hasta 1/300000, completa, independientemente del archivo;



(3) Selección de marcas originales BB, AD, Xilinx, dispositivos integrados, diseño totalmente digital;

(4) Cumple con el estándar del bus PCI, identificación e instalación automática por microcomputadora, para "enchufar y usar";



(5) Sistemas de medición electrónica, potenciómetros y otros componentes analógicos para garantizar la intercambiabilidad para un fácil mantenimiento y reemplazo.



3, Software de Control:

Cumple con GB228-87, GB228-2002 y otras disposiciones relevantes de más de treinta países, al mismo tiempo que, según GB, ISO, JIS, ASTM, DIN, proporciona una variedad de ensayos estándar y procesamiento de datos, y tiene buena escalabilidad.


100KN automatizó la máquina de prueba de materiales universal para el doblez extensible de la compresión



1, Sistema de control por computadora, alta integración, rendimiento, estabilidad y fácil ajuste.

Los datos experimentales se pueden recopilar en tiempo real, la curva característica experimental en tiempo real

se muestra dinámicamente, los archivos de datos de ensayo se pueden usar con bases de datos Access o SQLserve para guardar una

gran base de datos para facilitar el intercambio de recursos y lograr la gestión de clientes y redes

y el reanálisis del usuario. Para una variedad de informes definidos por el usuario de Word2000, el software

puede acceder fácilmente para resolver el problema de que usuarios iguales o diferentes en diferentes momentos tengan diferentes necesidades

para los informes de ensayo. El software puede procesar la fuerza de ensayo, el desplazamiento, la derivada temporal

de los datos originales y la curva resultante;


2, Protección: Esta máquina tiene dos tipos de protección de límite de software y mecánico, apagado automático

cuando la relación de carga máxima se excede, se puede configurar dinámicamente; con características de protección contra sobrecorriente, sobretensión y sobrecarga;

3, Canales de carga marcados automáticamente, fáciles e intuitivos;


4, La curva de volumen del ensayo se puede lograr mostrando diferentes niveles, siguiendo automáticamente la


curva;

5, El software permite la configuración de velocidad definida por el usuario, ajuste la velocidad desde la computadora. Puede lograr una calibración de alta precisión de la velocidad en cualquier momento, ajustar la marcha de velocidad y la codificación;


6, Monitoreo del proceso de ensayo: el proceso de ensayo de la fuerza de ensayo, el desplazamiento, la curva y



otros parámetros para lograr la visualización en tiempo real;

7, Gestión de autoridad de clasificación del software: para mejorar la seguridad del software y los datos,


se puede configurar protección con contraseña para lograr funciones de gestión de subderechos diferentes

8, Características de reproducción de resultados: coexistencia de la operación de ensayo completa después de horas,

según las necesidades del usuario, en cualquier momento en el futuro para abrir y reanalizar los datos de ensayo;


9, Se pueden seleccionar según el usuario curvas de carga-tiempo, carga-desplazamiento, desplazamiento-tiempo

para ensayo y visualización, almacenamiento, análisis e impresión de datos;


10, Función de punto a través de la curva: haciendo clic con el mouse en la curva, los valores de fuerza y deformación

en cada punto para lograr una variedad de parámetros;


11, Características de contraste de resultados: también se pueden observar curvas de múltiples ensayos, y la superposición

de múltiples curvas, ampliadas para lograr las características de las muestras a analizar;


12, Interfaz de potencia: la interfaz del canal de potencia y el software de ensayo, según las necesidades del usuario, con una

variedad de sensores, y se pueden calibrar, modificar parámetros y realizar ensayos normales;


13, Frecuencia de muestreo de datos: el usuario puede elegir la frecuencia de muestreo de alta velocidad para el ensayo

Requisitos.


La Configuración Básica del Sistema:

1, el host de la máquina de ensayo (estructura de pórtico)



1.1 Servomotor de CA y servodrive (producto de la empresa taiwanesa TECO)
1.2 Sensor de carga de alta precisión (Spoke)
1.3 Husillo de bolas de precisión importado (producto de la empresa coreana Too King: )
1.4 Sistema de desaceleración (Correa síncrona de diente de arco)
2, Amplificador programable de doble canal STC300 Resolución 1 / 300 000
3, Software de control dedicado SMARTTEST
4, Extensómetro (Instituto de Acero del Norte de China YYU50/10)
5, Codificador óptico (2000 líneas)
6, Acompañado de un juego completo que incluye: accesorios de tracción, compresión, flexión
7, Computadora
8, Impresora de inyección de tinta A4
9, Datos técnicos: manual, manual de software, certificado, lista de empaque
