Datos del producto:
Pago y Envío Términos:
|
| Medición: | Gama: Ra, Rq: los 0.005~16.00m | Exactitud: | <10% |
|---|---|---|---|
| Fluctuación: | del valor el <6% de la exhibición | Resolución: | 0.001/0.01/0.1 |
| Fuente de alimentación: | Batería de iones de litio recargable | Conducción del movimiento: | 17.5mm/0.7inch |
| Resaltar: | Máquina de prueba de la aspereza superficial SRT-6210,Metro de la aspereza superficial de la batería recargable |
||
Batería recargable

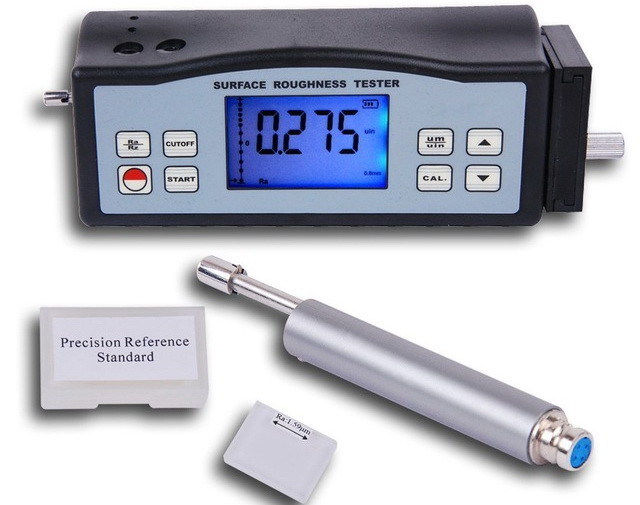

Medidor de rugosidad de superficie SRT-6210 con medición Ra, Rz, Rq, Rt
Descargar datos técnicos: Medidor de rugosidad de superficie iqualitrol SRT-6210
Aplicación:
Ampliamente utilizado en el sitio de producción para medir la rugosidad de la superficie de varias piezas procesadas por maquinaria.
Especificaciones técnicas:
| Estándares | GB/T6062,ISO4287,DIN4768,JIS B,ANSI46.1 | ||
| Parámetros | Ra,Rq,Rz,Rt | ||
| Rango de medición | Ra,Rq:0.005~16.00 m Rz,Rt:0.020~160.0m /0.020~629.9 pulgadas /0.078~6299pulgadas |
||
| Precisión | <<10% | ||
| Fluctuación del valor de visualización | <<6% | ||
| Resolución | 0.001/0.01/0.1 | ||
| Sensor | Radio del pasador de la sonda | 5m | |
| Material del pasador de la sonda | Diamante | ||
| Fuerza de medición de la sonda | 4mN(0.4gf) | ||
| Ángulo de la sonda | 90 | ||
| Radio vertical del cabezal de guía | 48 mm | ||
| Carrera máxima de conducción | 17.5mm/0.7pulgadas | ||
| Longitud de corte (l) | 0.25mm,0.8mm,2.5mm | ||
| Velocidad de conducción | Muestreo | Cuando la longitud = 0.25 mm, Vt = 0.135 mm/s | |
| Cuando la longitud = 0.8 mm, Vt = 0.5 mm/s | |||
| Cuando la longitud = 2.5 mm, Vt = 1 mm/s | |||
| Retorno | Vt=1mm/s | ||
| Filtro digital de perfil | RC,PC-RC,GAUSS,D-P | ||
| Longitud de evaluación | 1~5L Opcional | ||
| Memorización de datos | 7 grupos | ||
| Condiciones de operación | Temp:0~50℃ Humedad:<80%RH | ||
| Fuente de alimentación | Batería de iones de litio recargable incorporada | ||
| Dimensiones | 140x52x48mm | ||
| Peso | 420g | ||
| Accesorios estándar | Unidad principal | ||
| Placa de muestra estándar SSP-100 | |||
| Sensor estándar SSP-100 | |||
| Destornillador pequeño | |||
| Adaptador de corriente | |||
| Estuche de transporte (B09) | |||
| Manual de operación | |||
| Accesorios opcionales | Cable RS-232C con software | ||
| Adaptador Bluetooth con software | |||
| Varilla de extensión SER-150 | |||
| Stylus para ranuras SRP-110 | |||
| Sonda de curvatura SRP-120 | |||
| Soporte de medición SRS-1 | |||
Características principales:
Compatible con cuatro estándares: ISO, DIN, ANSI y JIS.
Medición de múltiples parámetros: Ra, Rz, Rq, Rt.
Sensor de inductancia altamente sofisticado.
Cuatro métodos de filtrado de ondas: RC, PC-RC, GAUSS y D-P.
Batería recargable de iones de litio incorporada y circuito de control de alta capacidad.
Pequeño en tamaño, ligero y fácil de usar.
Apagado manual o automático.
Puede memorizar 7 grupos de resultados de medición y condiciones de medición para uso posterior o descarga a PC.
Conversión métrica/imperial.
Utilice la salida de datos USB/RS-232 para conectarse con PC.
Proporcione la opción de salida de datos Bluetooth.
Principio de funcionamiento:
Al medir la rugosidad de una superficie, el sensor se coloca sobre la superficie y luego se desliza uniformemente a lo largo de la superficie mediante el mecanismo de accionamiento dentro del medidor.
El sensor detecta la rugosidad de la superficie a través de la punta afilada incorporada. Esta rugosidad causa un desplazamiento de la sonda, lo que resulta en un cambio en la cantidad inductiva de las bobinas de inducción, generando así una señal analógica, que es proporcional a la rugosidad de la superficie en el extremo de salida del rectificador sensible a la fase.
El DSP exclusivo procesa y calcula, y luego muestra los resultados de la medición en la pantalla LCD.
Sondas de prueba:
![]()
