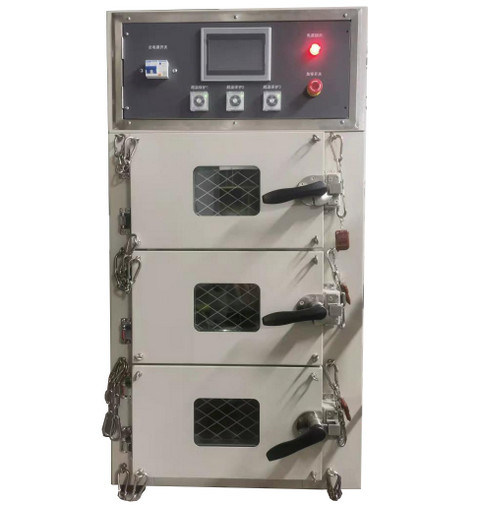

Controlador táctil PLC, controlador de cortocircuito de batería de temperatura automática BT‐1258

Controlador táctil PLC, controlador de cortocircuito de batería de temperatura automática BT‐1258
Controlador táctil PLC, controlador de cortocircuito de batería de temperatura automática BT‐1258

Ampliación de imagen :  Controlador táctil PLC, controlador de cortocircuito de batería de temperatura automática BT‐1258

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: ‐ 1258 de BT
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 20 días laborables
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 10 JUEGOS POR MES
Descripción detallada del producto
Método de control: Control de la pantalla táctil del PLC + sistema informático del software de la PC + 10 metros de com Proceso de datos: adquisición en tiempo real por el instrumento de la adquisición --- los datos se ahorran en el instr
Resistencia interna del dispositivo: 10/20/50/80/100/200 transferencia automática (carga 1000A actual) del final ajustable del software d Puerto del suministro de aire: agujero de la prueba con un diámetro de 50m m en el lado izquierdo de la caja, que se puede también
Adquisición del voltaje: 0-30V, 1 canal, resolución 0.01V, exactitud 0,1% Corriente de cortocircuito: 0-1000A



Probador de cortocircuito de batería con control automático de temperatura PLC BT-1258



Breve introducción:

1, El probador de cortocircuito de batería con control de temperatura está diseñado según los requisitos de varios estándares de prueba de cortocircuito de batería.



De acuerdo con los requisitos estándar, el dispositivo de cortocircuito debe cumplir con el rango de resistencia interna ≤ 5mΩ, para obtener la corriente de cortocircuito máxima requerida por la prueba; además, el diseño del circuito del dispositivo de cortocircuito debe poder soportar el impacto de grandes corrientes, por lo que hemos seleccionado contactores electromagnéticos de CC de grado industrial, terminales de cobre y placas de cobre internas para la conducción de corriente.



Las placas de cobre anchas y gruesas pueden mejorar eficazmente el efecto de disipación de calor, haciendo que los dispositivos de cortocircuito de alta corriente sean más seguros y reduciendo eficazmente la pérdida del equipo de prueba para garantizar la precisión de los datos de prueba.



2, La máquina de prueba de cortocircuito adopta control automático PLC para simular el cortocircuito externo de la batería y cumple con los estándares UL1642, UN38.3, IEC62133, GB/T18287, GB/T 31241-2014 y otros.



Registra los cambios de voltaje, corriente y temperatura superficial de la batería, la máquina de prueba de cortocircuito debe tener una resistencia de 80±20mΩ para todo el circuito (incluido el disyuntor, cables y dispositivos de conexión), y cada circuito puede soportar una corriente de cortocircuito con un valor pico de 1000A.



Modo de parada de cortocircuito seleccionable: 1. Tiempo de cortocircuito; 2. Temperatura superficial de la batería.



Requisitos de prueba:

Después de que la batería esté completamente cargada según el método de prueba prescrito, se dejó reposar durante 30 minutos, luego se conectaron los terminales positivo y negativo con cables, y se aseguró que la resistencia externa total sea de 80mΩ±20mΩ.



Durante la prueba, se monitorea el cambio de temperatura de la batería. Cuando ocurre una de las siguientes dos situaciones, la prueba se da por terminada.



a) La temperatura de la batería cae un 20% por debajo del valor pico;
b) El tiempo de cortocircuito alcanza las 24h.



Resultados de la prueba: La batería no debe incendiarse ni explotar, y la temperatura máxima no debe exceder los 150°C.



Especificaciones técnicas:

1. Método de control: Control de pantalla táctil PLC + sistema de computadora de software de PC + comando de acción de control remoto inalámbrico de 10 metros

2. Voltaje: 0-30V

3. Corriente de cortocircuito: 0-1000A



4. Adquisición de temperatura superficial de la batería: termopar de 0~1200°C

5. Espacio de prueba de caja a prueba de explosiones con control de temperatura: W500xD500xH500mm *8 controles independientes (se pueden personalizar múltiples estaciones)

6. Rango de temperatura de la caja a prueba de explosiones: temperatura ambiente +15°C~150°C, Uniformidad: ±2°C



7. Voltaje de trabajo: AC 220V 50Hz˜60Hz

8. Voltaje de impulso: AC 1kv/1.2-50μs (valor pico) 1min

9. Tiempo de respuesta CC: ≤5μs



10. Resistencia interna del dispositivo: 10/20/50/80/100/200 mΩ ajustable (corriente de carga 1000A) conmutación automática en el extremo del software

11. Tiempo de acción: tiempo de conexión/tiempo de liberación ≥30ms

12. Características de acción: voltaje de conexión en frío ≥66% Us



13. Voltaje de liberación en estado frío: ≥30% Us, ≤5% Us

14. Ventilador de escape: diámetro 150mm de escape de humo con brida de conexión

15. Puerto de suministro de aire: hay un orificio de prueba con un diámetro de 50mm en el lado izquierdo de la caja, que también se puede utilizar para medir voltaje, etc.



16. Tamaño de la ventana: 150 X 150mm, vidrio templado a prueba de explosiones con un grosor de 20mm. Se instala una malla de alambre a prueba de explosiones móvil de acero inoxidable delante del vidrio para aumentar la seguridad y facilitar la extracción y limpieza.

17. Peso: aproximadamente 500Kg

18. Fuente de alimentación: AC220V, 50/60Hz



19. Adquisición de voltaje: 0-30V, 1 canal, resolución 0.01V, precisión 0.1%

20. Adquisición de corriente: 0-1000A, 1 canal, resolución 1A, precisión 0.2%

21. Adquisición de temperatura: 0-1200 grados, 1 canal, resolución 0.1 grados, precisión 2%



22. Procesamiento de datos: adquisición en tiempo real por el instrumento de adquisición --- datos se guardan en el instrumento --- generación automática de documentos --- acoplamiento y carga al sistema mes

23. Velocidad de adquisición: 100ms/tiempo

24. El software puede configurar múltiples condiciones o condiciones únicas, operación única o múltiples operaciones repetidas, hasta 100 ciclos.

El tiempo de intervalo se puede configurar por sí mismo.
