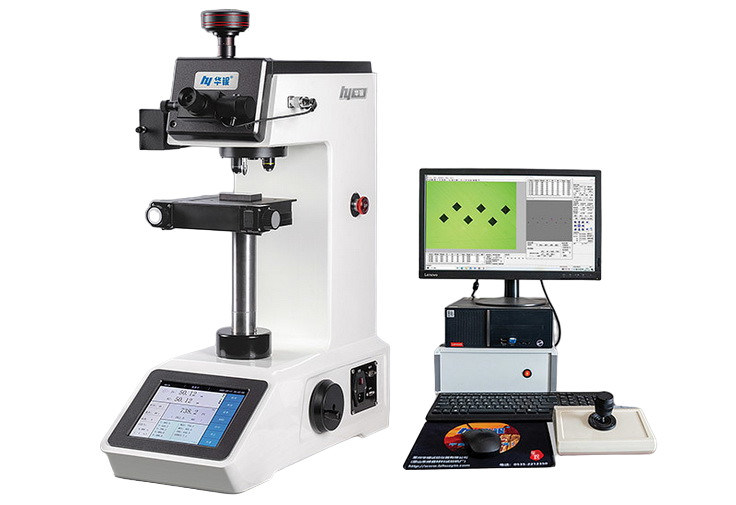

Pruebador de dureza de Vickers totalmente automático con estructura de enfoque motorizada IQUALITROL HVS-5ZL
Breve introducción:
El último IQUALITROL HYHVS-5ZL, 10ZL, 30ZL, 50ZL; T2.1 automático / T3.1 totalmente automático Vickers probador de dureza.
La unidad principal tiene una pantalla táctil LCD de 8 pulgadas, torreta automática, equipada con un sistema de medición totalmente automático,a través del ordenador para lograr el control de la pantalla digital y el nivel automático y el tornillo de elevación.1), y la imagen de las hendiduras de dureza se muestra en la pantalla del ordenador.
Integrar el control eléctrico, la obtención de imágenes ópticas, el desplazamiento mecánico, el análisis de imágenes, el procesamiento por ordenador y otras tecnologías profesionales de los instrumentos de ensayo de dureza.
Mecánicamente, adopta un diseño preciso, eléctricamente, el proceso de prueba está controlado por el procesador de alta velocidad ARM, ópticamente, adopta un sistema de medición óptica de alta definición,sensor fotoeléctrico y otras nuevas tecnologías.
Integrando la mecánica y la fotoeléctrica, mejora la precisión de medición de la dureza micro/Vickers o Knoop; es un instrumento ideal de prueba de dureza para colegios y universidades,instituciones de investigación científica, fábricas y departamentos de inspección de calidad para llevar a cabo investigaciones y pruebas.
Las especificaciones técnicas:
| Modelo |
El HYHVS-5ZL T2.1/T3.1 |
El HYHVS-10ZL T2.1/T3.1 |
El HYHVS-30ZL T2.1/T3.1 |
El HYHVS-50ZL T2.1/T3.1 |
| Fuerza de ensayo |
1.961, 2.942, 19.61, 24.52, 29.42, 49.04 (N) |
2.942, 4.904, 49.04, 98.07 (N) |
4.904, 9.807, 98.07, 196.1, |
9.807, 19.61, 196.1, 294.2, |
|
0.2, 0.3, 0.5, 3, 5 (kgf) |
0.3, 0.5, 1, 5, 10 (kgf) |
0.5, uno, dos, 2.5, 20, 30 ((kgf) |
1Dos, dos, uno.5, 3, 30, 50 (kgf) |
|
|
Dureza Rango de acción |
5-3000HV | 5-3000HV | 5-3000HV | 5-3000HV |
| Control de carga | Carga automática, permanencia y descarga | |||
| Torreta | Turret automático | |||
| Salida de datos | Impresora incorporada, puertos USB y RS232 | |||
| Lentes | 10 veces, 40 veces. | 10 veces, 20 veces. | 10 veces, 20 veces. | 10 veces, 20 veces. |
| Oculares | Ojo digital 10X | |||
|
En total Las Magnificaciones |
100 veces, 400 veces. | 100 veces, 200 veces. | 100 veces, 200 veces. | 100 veces, 200 veces. |
| Resolución | 0.0625 μm | 0.125 μm | 0.125 μm | 0.125 μm |
| Tiempo de estancia | 1 ~ 99 años | 1 ~ 99 años | 1 ~ 99 años | 1 ~ 99 años |
| Iluminación | Fuente de luz halógena | |||
|
Altura máxima de Especímenes |
de tamaño igual o superior a 300 mm | de tamaño igual o superior a 300 mm | de tamaño igual o superior a 300 mm | de tamaño igual o superior a 300 mm |
| Gola profunda | de una longitud igual o superior a 130 mm | de una longitud igual o superior a 130 mm | de una longitud igual o superior a 130 mm | de una longitud igual o superior a 130 mm |
| Fuente de alimentación | Ac 220V,50Hz | |||
|
ejecutivo normalidad |
Se aplican las siguientes condiciones:2, ISO 6507-2, ASTM E92 y otros | |||
| Dimensión | 580 × 340 × 660 mm | |||
| Peso | 47 kg | |||
Funciones:
El sistema de medición automática de visión de dureza de Vickers HYHV300 T2.1/T3.1, desarrollado por iqualitrol, puede controlar directamente el proveedor de prueba de dureza,mesa de ensayo automática de coordenadas y tornillo de elevación (T3).1), puede observar imágenes y medir valores de dureza en tiempo real, puede medir de forma manual y automática.
El proceso de medición es rápido y preciso, puede mover automáticamente la muestra de acuerdo con la trayectoria establecida y leer la lectura, realizar torreta automática, enfoque automático (T3.1),carga automática, desplazamiento automático, lectura automática y otras funciones inteligentes para satisfacer las necesidades de los usuarios de gama alta.
● El sistema utiliza una cámara digital de 3 megapíxeles para capturar imágenes, lo que mejora efectivamente la precisión de las mediciones;
● La mesa de ensayo automática de coordenadas tiene varios métodos de control, que pueden ser controlados por computadora, operados manualmente o operados por un joystick.
● El sistema tiene la función de medir la profundidad efectiva de la capa endurecida con una tecla, y la computadora controla la prueba de dureza automática, genera automáticamente una curva de dureza,Calcula automáticamente la profundidad efectiva de la capa endurecida, y puede imprimir la curva de profundidad de la capa endurecida efectiva e informar;
● El sistema tiene funciones de corrección de errores y calibración, que pueden corregir el error del sistema del probador de dureza;
● La posición de la hendidura de dureza se puede marcar en tiempo real, lo que es conveniente para seleccionar la medición de dureza de Vickers de diferentes estructuras metalográficas;
● La regla del sistema puede superponerse a la imagen de hendidura;
● El sistema tiene funciones de consulta y gestión de bases de datos.
Rango de aplicación:
● Metales ferrosos, metales no ferrosos, láminas IC, revestimientos de superficie, metales laminados;
● Carburo cementado, vidrio, cerámica, ágata, piedras preciosas, etc.;
● Medición de la profundidad y del gradiente de la capa carburizada, de la capa nitrada, etc., y de la capa endurecida por amortiguación;
● Medición de la dureza de Vickers de piezas pequeñas como placas y láminas delgadas.
Principales características:
● Torreta automática; husillo sin fricción, alta precisión de la fuerza de prueba;
● Fuerza electrónica, sistema de control de carga de circuito cerrado totalmente automático;
● Sistema óptico de medición de alta precisión, banco de pruebas de coordenadas de precisión;
● Adopta el procesador de alta velocidad ARM, pantalla táctil LCD de 8 pulgadas;
● conversión de interfaz en chino e inglés; conversión de varios valores de dureza;
● Display dinámico de la curva de fuerza-tiempo durante el proceso de carga y descarga;
● La pantalla puede mostrar la fuerza de ensayo, la longitud de la hendidura, el tiempo de permanencia, el número de mediciones, etc.;
● El proceso de prueba es automatizado, el funcionamiento es sencillo y no hay errores humanos;
● Corrección automática del valor de dureza de la superficie cóncava y convexa;
● Con la función de almacenamiento de datos de base de datos, los datos de prueba se almacenan sincrónicamente y se pueden exportar;
● Equipado con interfaces USB y RS232, es conveniente para los usuarios procesar datos;
● Equipado con una microimpresora, los resultados de los ensayos pueden imprimirse directamente;
● Se puede seleccionar el puntero de dureza de Knoop para la prueba de dureza de Knoop;
● La precisión cumple con las normas GB/T4340.2, ISO6507-2 y ASTM E92 de los Estados Unidos.
