Datos del producto:
Pago y Envío Términos:
|
| Rango: | 3.18 - 653HBW | Lectura: | pantalla LCD |
|---|---|---|---|
| Salida de datos: | Impresora integrada, interfaz RS232 | objetivo: | 1X, 2X |
| Impresión: | Mini Printer incorporado | Transferencia de datos: | Ayuda RS232 |
| Resaltar: | máquina de prueba Brinell de la dureza del 1.25μm,máquina de prueba Brinell de la dureza de los 0.625μm,Equipo de prueba Brinell de dureza |
||

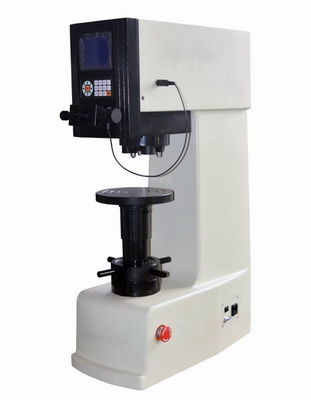

Probador de dureza Brinell digital con torreta motorizada y impresora integrada y RS232
Descargar datos técnicos: Probador de dureza Brinell iqualitrol iBrin-413Z
Breve introducción:
El probador de dureza Brinell digital iqualitrol iBrin-413Z con tres indentadores y dos objetivos adopta un diseño de estructura precisa y la carga de fuerza de prueba es controlada por el sensor, lo que hace que toda la estructura sea compacta y la carga de fuerza de prueba sea estable y precisa.
El proceso de prueba es controlado por CPU, utilizando una torreta automática entre los objetivos y los indentadores. El posicionamiento de la torreta adopta una doble coincidencia mecánica y electrónica, lo que permite un posicionamiento de mayor precisión.
Características principales:
1, fuerza de carga de 10 pasos y 13 tipos de escala de prueba Brinell;
2, torreta motorizada entre tres indentadores y dos objetivos;
3, preestablecer el tiempo de permanencia de la fuerza de prueba y regular la luminosidad de la fuente de luz;
4, mostrar automáticamente la longitud de la indentación de prueba, el valor de dureza y los números de prueba;
5, admite la conversión de dureza;
6, los resultados de la prueba se pueden guardar para su revisión o imprimir con la impresora integrada, y con interfaz RS232 para transferir a la computadora.
7, dispositivo de medición de video opcional y sistema de medición automática de imágenes CCD.
Rango de aplicación:
Adecuado para hierro fundido, productos de acero, metales no ferrosos y aleaciones blandas, etc. También adecuado para algunos materiales no metálicos como plásticos rígidos y baquelita, etc.
Especificaciones técnicas:
| Modelo | iBrin-413Z | |
| Fuerza de prueba | kgf | 62.5kgf, 100kgf, 125kgf, 187.5kgf, 250kgf, 500kgf, 750kgf, 1000kgf, 1500kgf, 3000kgf |
| N | 612.9N, 980.7N, 1226N, 1839N, 2452N, 4903N, 7355N, 9807N, 14710N, 29420N | |
| Rango de prueba | 3.18~653HBW | |
| Método de carga | Automático (Carga/Permanencia/Descarga) | |
| Lectura de dureza | Pantalla LCD | |
| Escala de conversión | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS | |
| Salida de datos | Impresora integrada, interfaz RS232 | |
| Torreta | Automática (Tres indentadores, Dos objetivos) | |
| Objetivo | 1X, 2X | |
| Ocular | 20X | |
| Aumento total | 20X, 40X | |
| Resolución | 1.25μm, 0.625μm | |
| Tiempo de permanencia | 0~60s | |
| Espacio vertical | 260mm | |
| Garganta | 150mm | |
| Fuente de alimentación | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| Estándar de ejecución | ISO 6506, ASTM E10-12, JIS Z2243, GB/T 231.2 | |
| Dimensión | 535×260×890mm, Dimensión de embalaje: 820×460×1170mm | |
| Peso | Peso neto: 150kg, Peso bruto: 180kg | |
Lista de embalaje:
| Nombre | Cantidad | Nombre | Cantidad |
| Cuerpo principal del instrumento | 1 juego | 20X Ocular de medición digital | 1 ud. |
| 1X, 2X Objetivo | cada 1 ud. | Ф2.5mm, Ф5mm, Ф10mm Indentador de bola |
cada 1 ud. |
| Mesa de prueba de plano pequeño | 1 ud. | Mesa de prueba de plano grande | 1 ud. |
| Mesa de prueba en V | 1 ud. | Cable de alimentación | 1 ud. |
| Bloque de dureza 150~250 HBW10/3000 |
1 ud. | Bloque de dureza 150~250 HBW5/750 |
1 ud. |
| Fusible 2A | 2 uds. | Cubierta antipolvo | 1 ud. |
| Manual de instrucciones | 1 copia |
Principio de la prueba Brinell:
El método de prueba de dureza Brinell consiste en indentar el material de prueba con una bola de carburo endurecido de 10 mm de diámetro sometida a una carga de 3000 kg. Para materiales más blandos, la carga se puede reducir a 1500 kg o 500 kg para evitar una indentación excesiva.
La carga completa se aplica normalmente durante 10 a 15 segundos en el caso de hierro y acero y durante al menos 30 segundos en el caso de otros metales. El diámetro de la indentación dejada en el material de prueba se mide con un microscopio de baja potencia. El número de dureza Brinell se calcula dividiendo la carga aplicada por el área de la superficie de la indentación.
![]()
El diámetro de la impresión es el promedio de dos lecturas en ángulo recto y el uso de una tabla de números de dureza Brinell puede simplificar la determinación de la dureza Brinell. Un número de dureza Brinell bien estructurado revela las condiciones de prueba y se ve así: "75 HB 10/500/30", lo que significa que se obtuvo una dureza Brinell de 75 utilizando un acero endurecido de 10 mm de diámetro con una carga de 500 kilogramos aplicada durante un período de 30 segundos.
En pruebas de metales extremadamente duros, se sustituye una bola de carburo de tungsteno por la bola de acero. En comparación con otros métodos de prueba de dureza, la bola Brinell produce la indentación más profunda y ancha, por lo que la prueba promedia la dureza en una mayor cantidad de material, lo que tendrá en cuenta de manera más precisa las estructuras de múltiples granos y cualquier irregularidad en la uniformidad del material. Este método es el mejor para lograr la dureza a granel o macrodureza de un material, particularmente aquellos materiales con estructuras heterogéneas.
