Datos del producto:
Pago y Envío Términos:
|
| Ocular: | 10x, FOV Φ23mm | Eyetube: | 35° inclinado |
|---|---|---|---|
| D.O.: | Distancia de funcionamiento 108m m | Rango de enfoque: | 50m m (soporte de la pista: 100m m) |
| Estándar: | Ampliación 8X~70X | Luz: | Anillo LED y lámpara fluorescente |
| Resaltar: | microscopio estéreo de 8X Digitaces,microscopio estéreo de 70X Digitaces,microscopio estereoscópico del enfoque del iqualitrol |
||

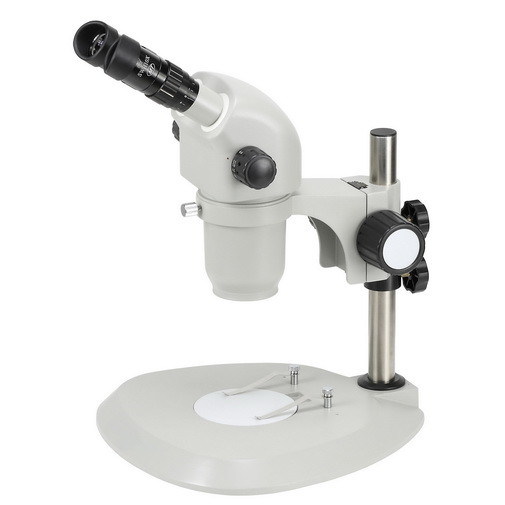

Microscopio estéreo zoom de inspección y medición con aumento de 8X - 70X
Descarga de datos técnicos:iQualitrol Microscopio estéreo iStereo-115
Breve introducción:
El estéreo o estereoscópico es una variante de microscopio óptico diseñado para la observación de una muestra con baja ampliación,por lo general, utilizando la luz reflejada desde la superficie de un objeto en lugar de transmitida a través de él.
El instrumento utiliza dos caminos ópticos separados con dos objetivos y oculares para proporcionar ángulos de visión ligeramente diferentes a los ojos izquierdo y derecho.Esta disposición produce una visualización tridimensional de la muestra examinada.
La estereomicroscopia se superpone a la macrofotografía para registrar y examinar muestras sólidas con topografía de superficie compleja, donde se necesita una vista tridimensional para analizar el detalle.
El microscopio estéreo se utiliza a menudo para estudiar las superficies de muestras sólidas o para realizar trabajos cercanos como disección, microcirugía, relojería, fabricación de placas de circuito o inspección,y superficies de fracturas como en fractografía e ingeniería forenseLos microscopios estéreo son herramientas esenciales en entomología.
Características:
● Proporciona una solución robusta y de alto valor para satisfacer las exigencias estrictas requeridas en el entorno global actual para el aseguramiento de la calidad, el análisis de materiales, las líneas de producción,Análisis de montaje y falla.
● Diseñado para satisfacer las necesidades avanzadas de los investigadores, laboratorios médicos y universidades, ofrece el mejor rendimiento en su clase,valor y versatilidad para aplicaciones de visualización múltiple y de visualización en grupo.
● El diseño de ópticas paralelas garantiza mejores, más rápidas y más fiables identificaciones y muestras
Con un campo de visión de 22 mm líder en la industria,el sistema de lentes ópticas paralelas ofrece a los usuarios una imagen con una resolución extremadamente alta y una gran profundidad de campo que evita la distorsión o aberración.
◆ Larga distancia de trabajo, gran profundidad de campo, gran relación de zoom

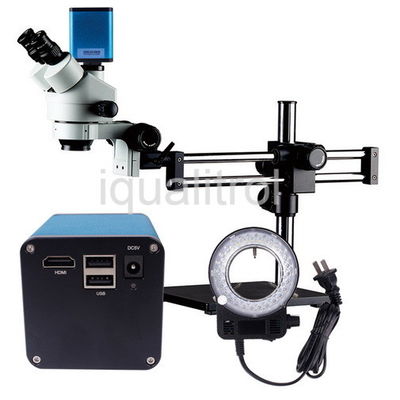

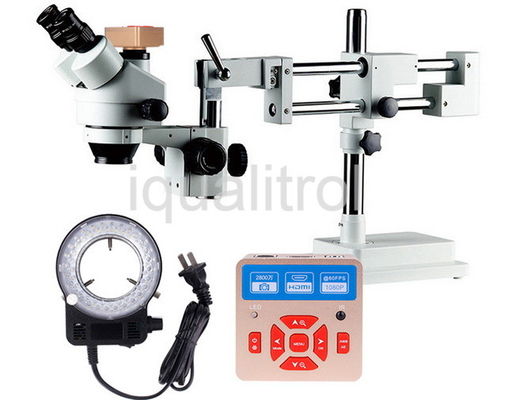

◆ El cuerpo principal del trinocular puede combinarse con una cámara CCD (CMOS), una cámara digital
◆ Varios oculares, oculares divisionales y objetivos auxiliares a seleccionar

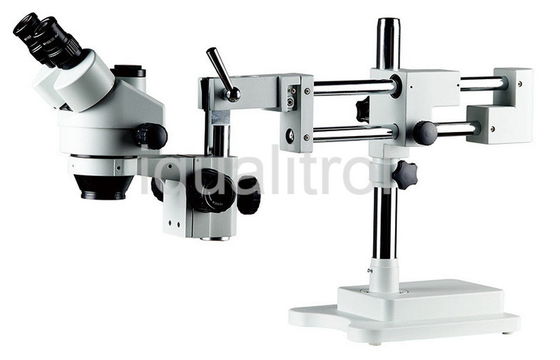

◆ Disponible para soportes y soportes universales, iluminador de anillo LED, lámpara fluorescente de anillo, fibra, etc.
◆ Ampliamente utilizado en las escuelas, en la ingeniería biológica y en la investigación científica, en el montaje industrial para inspección, medición y control de calidad.
Datos técnicos:
| Magnificación | Magnificación total ((trajes estándar): 8X ~ 70X, ampliación total de aumento: 420X |
| Relación de acercamiento | Magnificación de zoom continuo: 0,8X ~ 7,0X, relación de zoom 8.8:1 |
| Oculares | SWH10X punto ocular alto y extra de campo amplio, FOV Φ23mm |
| Los tubos oculares | Inclinación de 35° |
| D.O. | 108 mm |
| Rango de enfoque | 50 mm (el soporte de las vías: 100 mm) |
| Rango de ajuste de la distancia interpupilar (10X ocular) | 52 mm ~ 76 mm |
| Rango de ajuste del dioptero | ± 6 dioptrías |

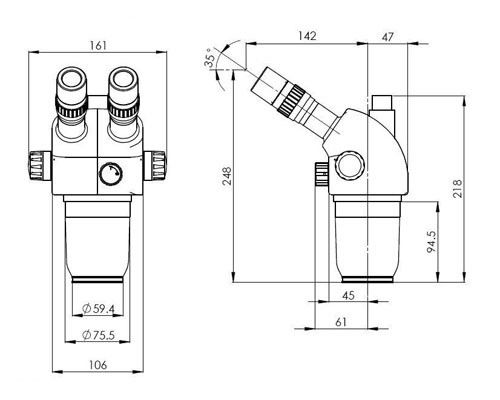

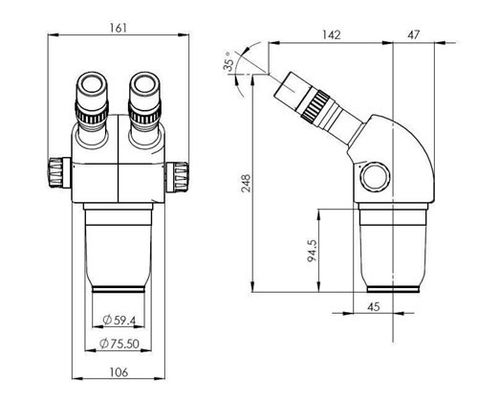

| Dimensión del soporte y del encabezado | Φ76 mm |

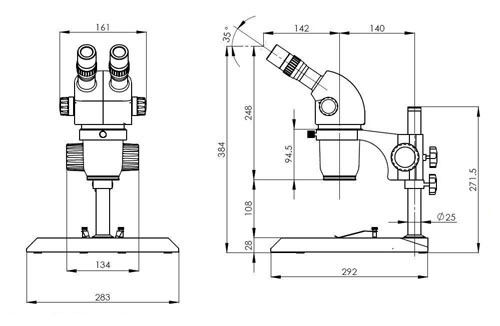

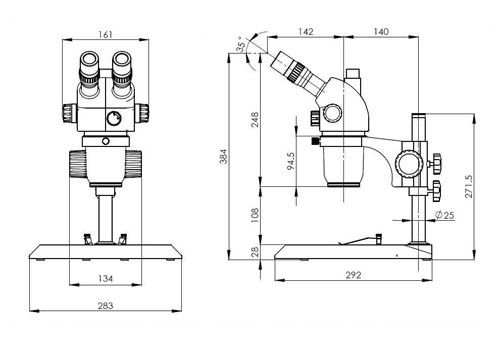

| Distancia entre el centro del poste y el centro del soporte | de una longitud igual o superior a 140 mm |
| Diámetro del poste | F 25 mm |
| Diámetro de la etapa de trabajo central | F95 mm |
| Las demás: | Iluminación opcional: lámpara fluorescente de 5 W en la parte inferior; lámpara halógena ((6V,10W) en la parte superior. |
| Oculares | Punto de trabajo | Cuerpo principal | Especificación de un objetivo auxiliar diferente | ||||
| 0.37X | 0.5X | 0.7X | 1.5X | 2X | |||
| 10 veces | Mag total. | 8X ~ 70X | 2.96X ~ 25.9X | 4X ~ 35X | 5.6X ~ 49X | 12X ~ 105X | 16X ~ 140X |
| VAL (en mm) | Se trata de un sistema de control de velocidad.3 | Se trata de un sistema de control de velocidad.5 | Se trata de un sistema de control de velocidad.6 | Se trata de un sistema de control de velocidad.7 | F19.2 ~ F2.2 | Se trata de un sistema de control de velocidad.6 | |
| 15X | Mag total. | 12X ~ 105X | 4.44X ~ 38.9X | 6X~52,5X | 8.4X ~ 73.5X | 18X ~ 157.5X | 24X~210X |
| VAL (en mm) | Se trata de un sistema de control de velocidad.4 | Se trata de un sistema de control de velocidad.6 | Se trata de un sistema de control de velocidad.9 | Se trata de un sistema de control de velocidad.5 | Se trata de una serie de elementos de la serie A.6 | Se trata de un sistema de control de velocidad.2 | |
| 20 veces | Mag total. | 16X ~ 140X | 5.92X ~ 51.8X | 8X ~ 70X | 11.2X ~ 98X | 24X~210X | 32X ~ 280X |
| VAL (en mm) | F17,5 ~ F2 | Se trata de un sistema de control de velocidad.4 | F35 ~ F4 | F25 hasta F2.9 | Se trata de un sistema de control de velocidad.3 | F8,75 ~ F1 | |
| 30X | Mag total. | 24X~210X | 8.88X ~ 77.7X | 12X ~ 105X | 16.8X ~ 147X | 36X ~ 315X | 48X~420X |
| VAL (en mm) | Se trata de un sistema de control de velocidad.3 | Se trata de un sistema de control de velocidad.5 | Se trata de un sistema de control de velocidad.6 | Se trata de un sistema de control de velocidad.8 | Se trata de un sistema de control de velocidad.9 | Se trata de un sistema de control de las emisiones de gases.6 | |
| Se aplicará el procedimiento siguiente: | 108 | 275 | 195 | 145 | 50 | 35 | |
No obstante lo anterior:
1Por favor, utilice el poste redondo alargado cuando se utiliza el objetivo 0.37X, no se pueden utilizar los soportes de la pista.
2Cuando se aplique un objetivo de aumento de 0,5X o inferior, no se pueden utilizar soportes de pista.
