Datos del producto:
Pago y Envío Términos:
|
| Diámetro: | Disco abrasivo φ230mm, disco de pulido 203m m | Velocidad: | Velocidad de rotación 50-1000rpm |
|---|---|---|---|
| Fuente de alimentación: | AC220V/50Hz/1ph | Motor: | Consumo de energía 550W |
| Función: | Muestras metalográficas de pre-molido, molienda y pulido | Refrigeración por agua: | sistema de enfriamiento que puede enfriar la muestra durante la molienda en bruto |
| Resaltar: | máquina pulidora metalográfica,máquina pulidora del disco doble |
||

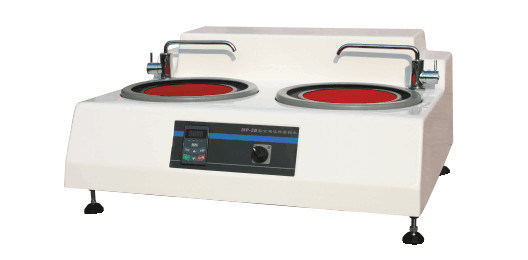

Máquina metalográfica de pulido y desbaste de doble disco con refrigeración por agua y velocidad variable XGrind-308
Descargar datos técnicos:
Máquina de pulido y desbaste iqualitrol XGrind-308
Breve introducción:
La XGrind-308 es adecuada para el predesbaste, desbaste y pulido de muestras metalográficas. Dado que la máquina ajusta la velocidad mediante un transductor, puede funcionar entre 50 y 1000 rpm, lo que favorece a la máquina con amplias aplicaciones.
La máquina está equipada con un sistema de refrigeración que puede enfriar la muestra durante el desbaste grueso para evitar el sobrecalentamiento y el daño a la estructura metalográfica.
Con un funcionamiento sencillo y un rendimiento fiable, es un dispositivo indispensable para fábricas, instituciones de investigación y laboratorios universitarios para preparar muestras metalográficas.
Especificaciones técnicas:
| Modelo | XGrind-308 |
| Diámetro del disco de desbaste/pulido | φ203mm |
| Velocidad de rotación: | 50-1000r/min |
| Fuente de alimentación | AC220V 50Hz |
| Cantidad de discos de desbaste/pulido | 2 |
| Consumo de potencia del motor | 550W |
| Dimensiones | 725mm x710mm x310mm |
| Peso neto | 50kg |
Las capas superficiales dañadas por el corte deben eliminarse mediante desbaste. Las muestras montadas se desbastan con discos giratorios de papel abrasivo, por ejemplo, papel de carburo de silicio húmedo.
La finura del papel se indica mediante un número: el número de granos de carburo de silicio por pulgada cuadrada. Así, por ejemplo, el papel de grano 180 es más grueso que el de grano 1200.
El procedimiento de desbaste implica varias etapas, utilizando un papel más fino (número más alto) cada vez. Cada etapa de desbaste elimina los arañazos del papel más grueso anterior.
Esto se puede lograr fácilmente orientando la muestra perpendicularmente a los arañazos anteriores. Entre cada grado, la muestra se lava a fondo con agua jabonosa para evitar la contaminación por el grano más grueso presente en la superficie de la muestra. Típicamente, el grado más fino de papel utilizado es el 1200, y una vez que los únicos arañazos que quedan en la muestra son de este grado.
La serie de fotos a continuación muestra la progresión de la muestra cuando se desbasta con papel progresivamente más fino.
Los discos de pulido están cubiertos con un paño suave impregnado de partículas de diamante abrasivas y un lubricante aceitoso o lubricante a base de agua.
Se utilizan partículas de dos grados diferentes: un pulido más grueso, típicamente con partículas de diamante de 6 micras de diámetro que deben eliminar los arañazos producidos por la etapa de desbaste más fina,
y un pulido más fino, típicamente con partículas de diamante de 1 micra de diámetro, para producir una superficie lisa.
Antes de usar una rueda de pulido más fina, la muestra debe lavarse a fondo con agua jabonosa tibia seguida de alcohol para evitar la contaminación del disco. El secado se puede acelerar utilizando un secador de aire caliente.
El pulido mecánico siempre dejará una capa de material perturbado en la superficie de la muestra. Se puede utilizar el electropolido o el pulido químico para eliminar esto, dejando una superficie ininterrumpida.
La máquina de predesbaste es el resultado de un trabajo de investigación a gran escala y la sabiduría de los diseñadores, así como las sugerencias de los usuarios. Como una excelente pieza de predesbaste de muestras, el predesbastador tiene una lapidación de mayor diámetro en comparación con el mismo tipo de máquinas producidas en nuestro país y la velocidad de rotación de su lapidación es bastante diferente de la de las máquinas producidas en nuestro país para cumplir con los requisitos del predesbaste de varios materiales.
El principio de funcionamiento de la máquina de predesbaste es el siguiente:
El agua clara proporcionada por un tubo de agua fluye hacia la lapidación giratoria y el papel abrasivo que fluye sobre el agua expulsa el agua de la lapidación como resultado de la fuerza excéntrica de la lapidación giratoria, formando un espacio de vacío antes de que el rescatador atmosférico presione firmemente el papel abrasivo sobre la lapidación. Ahora es el momento de operar el predesbaste. Cuando la lapidación deja de girar, el trabajo está hecho y el papel abrasivo se puede quitar fácilmente.
La máquina de corte Q-80Z puede cortar piezas redondas con un diámetro de 80 mm o menos, también puede cortar muestras rectangulares con una altura inferior a 80 mm y una profundidad inferior a 200 mm.
La Q-80Z enfría la muestra a través de un sistema de refrigeración autocirculante para evitar quemar la estructura de la muestra por sobrecalentamiento durante el proceso de corte.
La máquina también puede cortar diferentes muestras ajustando la velocidad de corte, mejorando así la calidad de la muestra cortada.
La máquina se divide en corte manual y corte automático. El gran volumen de la sala de corte, más conveniente para el uso de corte, es uno de los equipos necesarios para la preparación de muestras de las instituciones terciarias, fábricas y empresas.
