Datos del producto:
Pago y Envío Términos:
|
| Diámetro: | Diámetro 203m m del disco | Velocidad: | Gire la velocidad 150rpm y 300rpm |
|---|---|---|---|
| Fuente de alimentación: | AC380V/50HZ/3Ph | Motor: | Consumo de energía 370W |
| Qty del disco: | Solo disco | Enfriamiento: | Refrigeración por agua |
| Resaltar: | máquina del pulidor de la amoladora,máquina pulidora del disco doble |
||

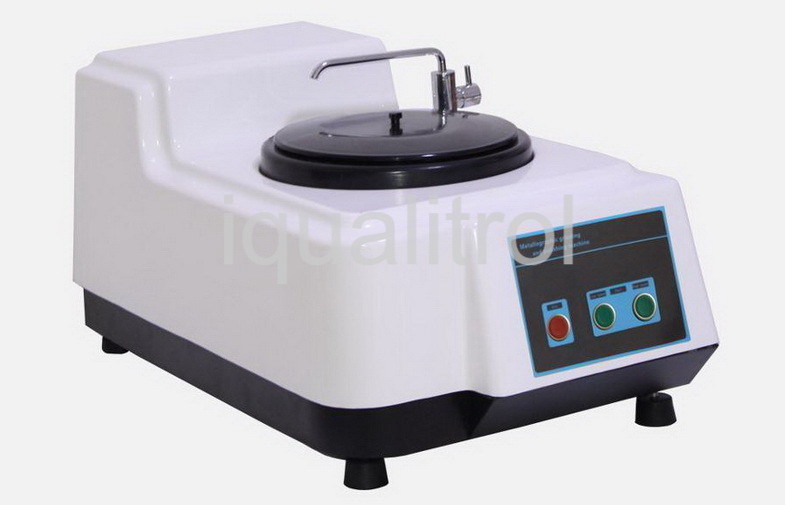

Máquina de Pulido y Rectificado de Disco Único con Refrigeración por Agua XGrind-319 con Doble Velocidad Fija 150rpm y 300rpm
Descargar Datos Técnicos: Máquina de Rectificado y Pulido XGrind-319
Breve Introducción:
La Rectificadora y Pulidora Metalográfica de Disco Único XGrind-319 es adecuada para realizar el pre-rectificado, rectificado fino y pulido de probetas metalográficas.
Dado que la máquina tiene velocidades fijas dobles de 150rpm y 300rpm, lo que favorece a la máquina con amplias aplicaciones.
La XGrind-319 está equipada con un sistema de refrigeración que puede enfriar la probeta durante el pre-rectificado para evitar el sobrecalentamiento y el daño de la estructura metalográfica.
La XGrind-319 es conveniente y segura. Es una opción ideal para el laboratorio de fábricas, instituciones de investigación científica y universidades.
Especificaciones Técnicas:
| Modelo | XGrind-319 |
| Diámetro del disco de rectificado/pulido | 203mm de diámetro |
| Velocidad de rotación | 150rpm y 300rpm |
| Voltaje de entrada | AC380V/50Hz/3Ph |
| Cantidad de discos de rectificado/pulido | 1 |
| Control del disco de rectificado/pulido | Único |
| Potencia de entrada | 370W |
| Dimensiones | 740mm x400mm x310mm |
| Peso neto | 30kg |
Después del montaje, la probeta se rectifica en húmedo para revelar la superficie del metal. La probeta se rectifica sucesivamente con medios abrasivos cada vez más finos. El papel abrasivo de carburo de silicio fue el primer método de rectificado y todavía se utiliza hoy en día.
Sin embargo, muchos metalógrafos prefieren utilizar una suspensión de diamante dosificada sobre una almohadilla de tela reutilizable durante todo el proceso de pulido. El diamante en suspensión puede comenzar en 9 micrómetros y terminar en un micrómetro.
En general, el pulido con suspensión de diamante da resultados más finos que el uso de papeles de carburo de silicio (papeles SiC), especialmente al revelar porosidad, que el papel de carburo de silicio a veces "emborrona".
Después de rectificar la probeta, se realiza el pulido. Típicamente, una probeta se pule con una suspensión de alúmina, sílice o diamante sobre un paño sin pelo para producir un acabado espejo libre de rayones, libre de emborronamientos, arrastres o desprendimientos y con una deformación mínima restante del proceso de preparación.
Después del pulido, se pueden ver ciertos constituyentes microestructurales con el microscopio, por ejemplo, inclusiones y nitruros.
Si la estructura cristalina no es cúbica (por ejemplo, un metal con estructura cristalina hexagonal compacta, como Ti o Zr), la microestructura se puede revelar sin ataque químico utilizando luz polarizada cruzada (microscopía óptica).
De lo contrario, los constituyentes microestructurales de la probeta se revelan mediante el uso de un agente de ataque químico o electrolítico adecuado.
La máquina de rectificado metalográfico HPA-1 ha sido diseñada a través de diversas investigaciones y recopilación de opiniones y requisitos de varios usuarios. Se adapta a las necesidades de rectificado de más material. El diámetro del disco es mayor que el de productos nacionales similares. La velocidad del molino es diferente de los productos nacionales, es un excelente equipo de rectificado de muestras.
El rectificado y pulido es la etapa final en el proceso de preparación de muestras metalográficas y consta de varios pasos. Cada paso utiliza un abrasivo más fino que el anterior, siendo el objetivo final producir una superficie de muestra libre de deformaciones, libre de rayones y altamente reflectante. La muestra puede necesitar ser examinada, ya sea atacada o sin atacar, para revelar la microestructura del material. Con frecuencia ocurre que los contrastes en el material solo son visibles después de un exitoso paso de ataque químico.
Después de que una muestra metalográfica ha sido montada, el rectificado y pulido crea una superficie plana y uniforme. Cualquier residuo potencial del proceso de montaje o daño del proceso de corte se elimina rectificando para exponer la microestructura real de la muestra. El pulido elimina las abrasiones de los pasos anteriores para proporcionar una superficie lisa. Los instrumentos de rectificado y pulido LECO garantizan que los instrumentos metalográficos proporcionen una muestra de forma fiable limpia y lista para un análisis posterior.
La máquina de pre-rectificado es el resultado de un trabajo de investigación a gran escala y la sabiduría de los diseñadores, así como las sugerencias de los usuarios. Como una excelente pieza de pre-rectificado de probetas, la máquina de pre-rectificado tiene una muela con un diámetro mayor en comparación con el mismo tipo de máquinas producidas en nuestro país y la velocidad de rotación de su muela es bastante diferente de la de las máquinas producidas en nuestro país para cumplir con los requisitos del pre-rectificado de varios materiales.
El principio de funcionamiento de la máquina de pre-rectificado es el siguiente: el agua clara proporcionada por un tubo de agua fluye hacia la muela giratoria y el papel abrasivo que fluye sobre el agua expulsa el agua de la muela como resultado de la fuerza excéntrica de la muela giratoria, formando un espacio de vacío antes de que el rescatador atmosférico presione firmemente el papel abrasivo sobre la muela. Ahora es el momento de operar el pre-rectificado. Cuando la muela deja de girar, el trabajo está hecho y el papel abrasivo se puede quitar fácilmente.
