| Diámetro: | Diámetro 203m m del disco | Velocidad: | Gire la velocidad 300rpm/600rpm |
|---|---|---|---|
| Fuente de alimentación: | AC380V/50Hz/1Ph | Motor: | Consumo 370W del motor |
| Qty del disco: | Disco doble | Enfriamiento: | Refrigeración por agua |
| Resaltar: | máquina pulidora metalográfica,máquina pulidora del disco doble |
||

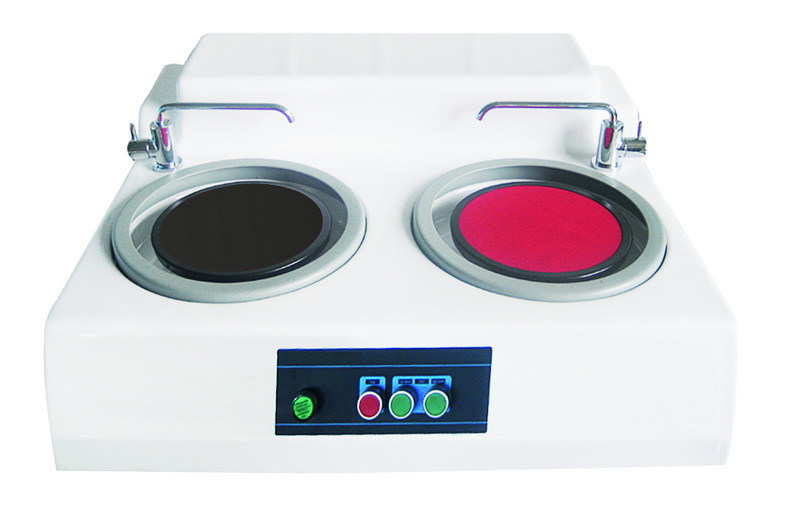

Máquina de Rectificado y Pulido Metalográfico de Doble Disco Velocidades Fijas Rectificadora Pulidora
Descargar Datos Técnicos:
Máquina de Rectificado y Pulido iqualitrol XGrind-320
Breve Introducción:
La máquina de rectificado y pulido de doble disco de escritorio XGrind-320 es aplicable al rectificado basto, rectificado fino y pulido de muestras metalográficas.
La máquina tiene dos velocidades constantes de 600 rpm y 300 rpm, lo que amplía su aplicación.
XGrind-320 es un equipo indispensable en la preparación de muestras metalográficas, y cuenta con un dispositivo de enfriamiento para enfriar la muestra durante el rectificado y pulido, evitando así el daño de la estructura metalográfica causado por el sobrecalentamiento de la muestra.
XGrind-320 es fácil de usar, seguro y fiable, un equipo ideal de preparación de muestras para laboratorios de plantas, institutos de investigación y universidades y colegios.
Especificaciones Técnicas:
Modelo
| XGrind-320 | Diámetro del disco de rectificado/pulido |
| 203mm | Velocidad de rotación |
| 300rpm/600rpm | Voltaje de entrada |
| AC380V/50Hz/1Ph | Cantidad de discos de rectificado/pulido |
| 2 | Control del disco de rectificado/pulido |
| Individual | Potencia de entrada |
| 370W | Dimensiones |
| 725mm x710mm x310mm | Peso neto |
| 45kg | Las capas superficiales dañadas por el corte deben eliminarse mediante rectificado. Las muestras montadas se rectifican con discos giratorios de papel abrasivo, por ejemplo, papel de carburo de silicio húmedo. La aspereza del papel se indica con un número: el número de granos de carburo de silicio por pulgada cuadrada. Así, por ejemplo, el papel de grano 180 es más áspero que el de grano 1200. |
El procedimiento de rectificado implica varias etapas, utilizando un papel más fino (número más alto) cada vez. Cada etapa de rectificado elimina los arañazos del papel más áspero anterior.
Esto se puede lograr fácilmente orientando la muestra perpendicularmente a los arañazos anteriores. Entre cada grado, la muestra se lava a fondo con agua jabonosa para evitar la contaminación por el grano más áspero presente en la superficie de la muestra. Típicamente, el grado más fino de papel utilizado es el 1200, y una vez que los únicos arañazos que quedan en la muestra son de este grado.
La serie de fotos a continuación muestra la progresión de la muestra cuando se rectifica con papel progresivamente más fino.
Los discos de pulido están cubiertos con un paño suave impregnado con partículas de diamante abrasivas y un lubricante aceitoso o lubricante a base de agua.
Se utilizan partículas de dos grados diferentes: un pulido más basto, típicamente con partículas de diamante de 6 micras de diámetro que deben eliminar los arañazos producidos por la etapa de rectificado más fina, y un pulido más fino, típicamente con partículas de diamante de 1 micra de diámetro, para producir una superficie lisa.
Antes de usar una rueda de pulido más fina, la muestra debe lavarse a fondo con agua jabonosa tibia seguida de alcohol para evitar la contaminación del disco. El secado se puede acelerar utilizando un secador de aire caliente.
El pulido mecánico siempre dejará una capa de material perturbado en la superficie de la muestra. Se puede utilizar el electropolido o el pulido químico para eliminar esto, dejando una superficie ininterrumpida.
La máquina de rectificado y pulido metalográfico fabricada por iqualitrol ha pasado la certificación CE. Cuenta con una base de aluminio fundido robusta y duradera, equipada con un husillo y un mecanismo de transmisión de alta precisión, que absorbe eficazmente las vibraciones durante el rectificado y aumenta en gran medida la comodidad de uso. Puede obtener muestras de rectificado más suaves y reducir el ruido del laboratorio. La máquina puede equiparse con un adaptador magnético rápido, compatible con varios sistemas de rectificado de diamante, lo que facilita el cambio rápido de varios consumibles de rectificado y amplía enormemente el alcance de las aplicaciones del equipo.
Se utiliza el grifo cerámico de acero inoxidable personalizado por un fabricante taiwanés de artículos sanitarios para satisfacer las necesidades especiales de rectificado metalográfico, incluyendo el caudal y el ángulo del agua, al tiempo que es estéticamente agradable y práctico.
El sistema de drenaje adopta un diseño de canal de agua triangular antiobstrucción para resolver el problema de obstrucción causado por los consumibles de rectificado para usuarios a largo plazo. Utilizamos la distancia y el ángulo de canal de agua más cortos para reducir la probabilidad de obstrucción.
El panel de película impermeable tiene 9 conjuntos de funciones de memoria de parámetros de rectificado y pulido. Se pueden configurar diferentes velocidades, direcciones y tiempos de rectificado para diferentes materiales y requisitos, que se pueden cambiar en cualquier momento para satisfacer diferentes necesidades de rectificado y pulido.
Cuando se utiliza para pulido automático, se puede comprar un dispositivo de goteo automático para permitir que los consumibles de pulido (suspensiones de diamante, polvo de alúmina, líquido de pulido final) goteen automáticamente sobre el disco de pulido según el tiempo establecido.
Máquina de Rectificado y Pulido Metalográfico de Alta Gama
Dos platos de trabajo, dimensiones de los platos estándar 250mm, 50% más grandes que la máquina de rectificado-pulido normal
Se pueden pulir simultáneamente seis muestras de Φ30mm
Sujeción neumática de punto único, sin pinza de demostración
El procedimiento de rectificado y pulido (basto y fino) se realiza de forma continua, sin transición de máquina
Control de convertidor de frecuencia, modo de velocidad constante de tres niveles y modo de velocidad variable:
1.Tres velocidades constantes: el cliente puede definir tres velocidades comunes para pre-rectificado, rectificado y pulido
2.Modo de velocidad variable: velocidad de rectificado 60-1000n/min
3.Control programable de ocho secciones, parada automática, conveniente para que el cliente obtenga demostraciones metalográficas
Aspecto hermoso y buena calidad.
