Datos del producto:
Pago y Envío Términos:
|
| Modo de corte: | Automático y manual | Velocidad: | Velocidad de rotación 500-3000rpm |
|---|---|---|---|
| Capacidad cortada: | 90m m máximos (barra redonda) | Velocidad de alimentación: | 1-40mm/min, ajustable |
| Método de la alimentación: | Alimentación horizontal | Iluminación: | Iluminación incorporada del LED |
| Resaltar: | Cortadora metalográfica de la muestra,cortadora del espécimen 500rpm,cortadora del espécimen 3000rpm |
||
Corte Metalográfico Automático

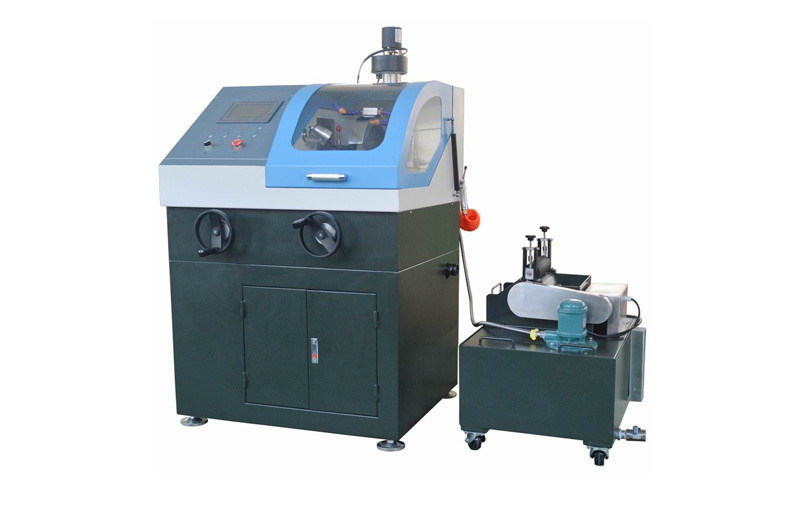

Máquina iCut-413 Velocidad de Rotación 500-3000rpm Máquina de Corte de Muestras
Descargar Datos Técnicos: Máquina de Corte Metalográfico iqualitrol iCut-413
Breve Introducción:
La máquina de corte de muestras metalográficas iCut-413 tiene modos de corte automático y manual. Con la mesa de trabajo opcional de eje X, tiene función de corte automático y continuo a lo largo del eje Y.
Con la función de ajustar la altura del eje principal, se utiliza en una variedad de formas, tamaños y materiales de corte de muestras. La capacidad de corte puede satisfacer la inspección de producción diaria y la detección de laboratorio para cortar muestras.
Especificación Técnica:
| Modo de Corte | Corte Manual, Corte Automático |
| Tipo/Tamaño del Disco de Corte | Diamante/Resina; 250 x 2 x 32mm, 300 x 2 x 32mm |
| Velocidad de Rotación | 500-3000rpm |
| Carrera de Elevación | 50mm |
| Método de Elevación | Control de rueda de mano giratoria |
| Placa de brida de acero inoxidable | 80mm |
| Capacidad Máx. de Corte | Barra redonda máx. 90mm |
| Velocidad de Avance | 1-40mm/min, ajustable |
| Modo de Avance | Modo Automático, Modo Manual |
| Método de Avance | Avance Horizontal |
| Recorrido eje Y | 260mm |
| Recorrido eje X | 40mm |
| Tamaño de la plataforma de corte | Tamaño: 435*300mm, mesa de trabajo tipo T con ranura de 12mm |
| Dispositivo de sujeción de corte | Tornillo de sujeción de tipo empuje y tracción rápida, un juego cada uno para operación izquierda y derecha. Altura de la mordaza: 60mm. |
| Iluminación | Iluminación LED incorporada |
| Sistema de refrigeración | Tres de agua de refrigeración y una de agua de limpieza |
| Tanque de circulación externa | 88L |
| Motor | Motor de conversión de frecuencia de 3KW |
| Fuente de alimentación | 380V/50HZ/3Ph |
Característica Principal:
1, La velocidad de rotación era ajustable de 500RPM a 3000RPM, y la estabilidad de la velocidad no cambiará debido a la carga.
2. Disponible para usar un disco de corte de diamante pequeño y delgado o un disco de corte abrasivo grande. Compensa el desgaste del disco de corte, mejora eficazmente el disco de corte y ahorra costos.
3. Con la mesa de trabajo opcional de eje X, puede realizar el corte continuo a lo largo del eje Y en modo automático.
4. Con modo de avance automático o manual horizontal, modo de avance flexible y gran carrera de avance, se puede aplicar al corte de piezas grandes.
5. Se puede elegir el programa para controlar la alimentación para un control de alimentación preciso.
6. Con una gran ventana de observación de muestras, es más conveniente para el usuario observar el proceso de corte de muestras.
7. Con el dispositivo de escape, puede garantizar la descarga eficiente de vapor y humo al cortar, y hacer la observación más clara.
8. Con la regulación del diseño de iluminación LED, puede lograr una iluminación efectiva de toda el área de la sala de corte.
9. El tanque del filtro adopta un sistema magnético, cuando el agua circulante pasa a través del sistema magnético, los desechos metálicos del corte son succionados por el sistema magnético y excluidos.
Aumenta el efecto de corte de la muestra y la frecuencia de uso del agua circulante, y evita el bloqueo del sistema de drenaje del laboratorio.
Corte Metalográfico:
Al cortar una muestra de una pieza de material más grande, se debe tener cuidado para asegurarse de que sea representativa de las características encontradas en la muestra más grande, o que contenga toda la información requerida para investigar una característica de interés.
Un problema es que la preparación de la muestra puede cambiar la microestructura del material, por ejemplo, por calentamiento, ataque químico o daño mecánico. La cantidad de daño depende del método por el cual se corta la muestra y del material en sí.
El corte con abrasivos puede causar una gran cantidad de daño, mientras que el uso de una sierra de diamante de baja velocidad puede disminuir los problemas. Existen muchos métodos de corte diferentes, aunque algunos solo se utilizan para tipos de muestras específicos. iqualitrol proporciona la sierra de diamante de baja velocidad iCut-864 para cortar muestras para OM (microscopio óptico), SEM (microscopio electrónico de barrido) e incluso TEM (microscopio electrónico de transmisión).
