Datos del producto:
Pago y Envío Términos:
|
| Diámetro: | Diámetro φ250mm del disco | Velocidad: | Disco 50-600rpm |
|---|---|---|---|
| cargando: | 5-150 newtons (N) | Muestra: | Diámetro 30m m |
| Tiempo de estancia: | 60–999 segundos (s) | Fuerza: | 700W |
| Resaltar: | Máquina pulidora de pulido automática 320W,máquina pulidora de pulido automática 200N |
||
Carga Central LCD

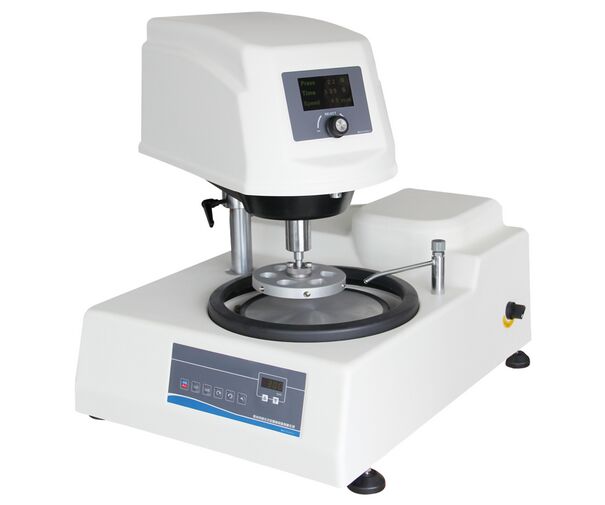

Máquina Automática de Rectificado y Pulido con Cabezal de Pulido
Modelo: iGrind-822
Descargar Datos Técnicos: Máquina de Rectificado y Pulido iGrind-822
Breve Introducción:
La máquina automática de rectificado y pulido iqualitrol iGrind-822 es una unidad de sobremesa de disco único que, de acuerdo con las normas internacionales y utilizando tecnologías de fabricación de vanguardia, representa una nueva generación de equipos de preparación de muestras automatizados de alta precisión.
El iGrind-822 cuenta con direcciones de rotación libremente seleccionables para el plato de rectificado/pulido, capacidad de cambio rápido de plato, un portamuestras múltiple y carga mecánica de fuerza central, así como suministro automatizado de abrasivo.
Equipada con un avanzado sistema de control por microprocesador, la máquina permite el ajuste de velocidad continuo tanto del plato de rectificado/pulido como del cabezal de pulido, mientras que la configuración de la presión y el tiempo de preparación de la muestra es intuitiva y fácil de configurar.
Simplemente cambiando el plato de rectificado/pulido o el papel y la tela abrasivos, se pueden completar los procesos de rectificado y pulido, dotando así a la máquina de una aplicabilidad aún más amplia.
iGrind-822 equipada con un sistema de refrigeración por agua que enfría la muestra durante el rectificado, evitando así el sobrecalentamiento y la posterior degradación de la estructura metalográfica.
Acoplada a una carcasa de ABS y componentes estándar de acero inoxidable, presenta una apariencia más elegante y refinada, mayor resistencia a la corrosión y al óxido, y fácil limpieza. Además, la máquina presenta una rotación suave, alta seguridad y fiabilidad, un diseño compacto y bajos niveles de ruido.
El iGrind-822 está diseñado para la preparación automatizada de muestras, cubriendo todo el flujo de trabajo desde el rectificado basto y el rectificado fino hasta el pulido basto y el pulido fino de muestras metalográficas. Es un instrumento ideal de preparación de muestras para laboratorios de empresas, instituciones de investigación e instituciones de educación superior.
Especificaciones Técnicas:
| Diámetro del disco de rectificado y pulido | φ250mm |
| Velocidad de rotación del plato de pulido | 50–600 r/min (regulación de velocidad continua); 150 r/min y 300 r/min (dos velocidades fijas) |
| Velocidad del cabezal de rectificado y pulido | 50–100 r/min (regulación de velocidad continua) |
| Rango de carga | 5–150 newtons (N) |
| Tiempo de preparación de la muestra | 60–999 segundos (s) |
| Diámetro del espécimen | φ30mm (personalizable) |
| Voltaje de entrada | Monofásico AC 220V 50Hz |
| Potencia de entrada | 700W |
| Dimensiones externas | 632×750×700 (mm) |
| Peso neto | 72kg |
![]()
Las capas superficiales dañadas por el corte deben eliminarse mediante rectificado. Las muestras montadas se rectifican con discos giratorios de papel abrasivo, por ejemplo, papel húmedo de carburo de silicio. La finura del papel se indica con un número: el número de granos de carburo de silicio por pulgada cuadrada. Así, por ejemplo, el papel de grano 180 es más basto que el de grano 1200.
El procedimiento de rectificado implica varias etapas, utilizando un papel más fino (número más alto) cada vez. Cada etapa de rectificado elimina los arañazos del papel basto anterior.
Esto se puede lograr fácilmente orientando la muestra perpendicularmente a los arañazos anteriores. Entre cada grado, la muestra se lava a fondo con agua jabonosa para evitar la contaminación por el grano más basto presente en la superficie de la muestra. Típicamente, el grado más fino de papel utilizado es el 1200, y una vez que los únicos arañazos que quedan en la muestra son de este grado.
Los discos de pulido están cubiertos con un paño suave impregnado con partículas de diamante abrasivas y un lubricante aceitoso o lubricante a base de agua.
Se utilizan partículas de dos grados diferentes: un pulido más basto, típicamente con partículas de diamante de 6 micras de diámetro, que debe eliminar los arañazos producidos por la etapa de rectificado más fina,
y un pulido más fino, típicamente con partículas de diamante de 1 micra de diámetro, para producir una superficie lisa.
Antes de usar una rueda de pulido más fina, la muestra debe lavarse a fondo con agua tibia jabonosa seguida de alcohol para evitar la contaminación del disco. El secado se puede acelerar utilizando un secador de aire caliente.
El pulido mecánico siempre dejará una capa de material perturbado en la superficie de la muestra. Se puede utilizar el electropolido o el pulido químico para eliminar esto, dejando una superficie no perturbada.
