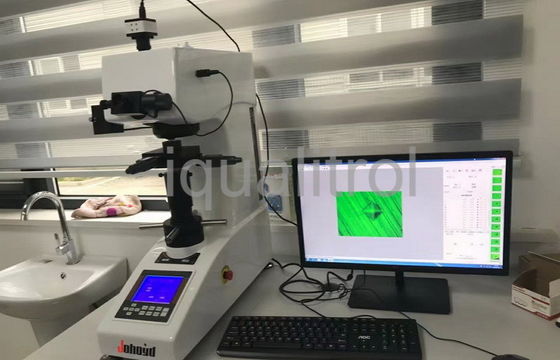

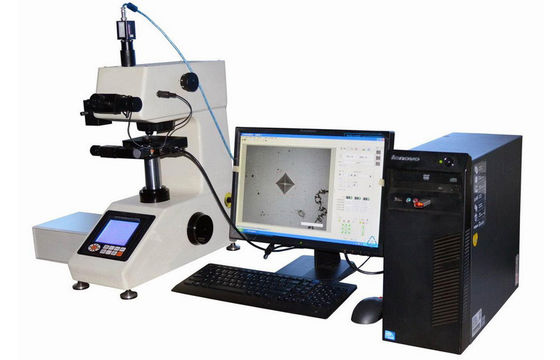

Probador de dureza micro-Vickers con mesa XY de enfoque automático, informe de exportación iVick-453MC3 y profundidad de caja

Probador de dureza micro-Vickers con mesa XY de enfoque automático, informe de exportación iVick-453MC3 y profundidad de caja
Probador de dureza micro-Vickers con mesa XY de enfoque automático, informe de exportación iVick-453MC3 y profundidad de caja Probador de dureza micro-Vickers con mesa XY de enfoque automático, informe de exportación iVick-453MC3 y profundidad de caja Probador de dureza micro-Vickers con mesa XY de enfoque automático, informe de exportación iVick-453MC3 y profundidad de caja Probador de dureza micro-Vickers con mesa XY de enfoque automático, informe de exportación iVick-453MC3 y profundidad de caja Probador de dureza micro-Vickers con mesa XY de enfoque automático, informe de exportación iVick-453MC3 y profundidad de caja

Ampliación de imagen :  Probador de dureza micro-Vickers con mesa XY de enfoque automático, informe de exportación iVick-453MC3 y profundidad de caja

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: iVick-453MC3
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: paleta de madera contrachapada
Tiempo de entrega: 20 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 10 JUEGOS POR MES
Descripción detallada del producto
enfocar: Foco automático Tabla XY: Control motorizado por el software
Salida de datos: Informe de WORD/EXCEL con la carta de la curva Dureza: Lectura automática por el software
Aumento: 100X, 400X Iluminación: Lámpara del halógeno
Resaltar:

Probador micro de la dureza de Vickers del foco auto

,

Probador micro de la dureza de Vickers de la tabla XY

,

Máquina de la microdureza



Enfoque automático y motorizado

Probador de dureza Micro Vickers con mesa XY, informe de exportación y profundidad de endurecimiento



Descargar datos técnicos: Probador de microdureza iqualitrol iVick-453MC3



Breve introducción:

El probador de microdureza automático iqualitrol iVick-453MC3 integra varias tecnologías nuevas como imagen óptica, desplazamiento mecánico, control electrónico, imagen digital, análisis de imágenes, procesamiento por computadora, etc.



El probador de microdureza y la mesa XY automática se controlan mediante software de computadora y muestran la imagen de indentación en la pantalla de la computadora.



Mediante lectura automática y manual, mide con precisión la dureza HV, la profundidad de endurecimiento, el espesor de la película, la distancia entre dos puntos de metales y algunos materiales no metálicos y diversas películas.



También puede capturar la morfología de la superficie metálica y realizar impresiones a una tasa fija, etc. Este sistema rompe con el método de prueba tradicional, realiza la prueba de dureza de forma totalmente automática, de alta precisión y alta repetibilidad, y es el equipo importante para el análisis de materiales.



Especificaciones técnicas:

Modelo iVick-453MC3
Fuerza de prueba gf 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf
N 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N
Rango de prueba 1HV~2967HV
Modo de prueba HV/HK
Método de carga Automático (Carga/Permanencia/Descarga)
Torreta Cambio automático
Escala de conversión HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB
Salida de datos

Impresora incorporada

Informe WORD o EXCEL con gráfico de curva

Lectura de dureza Visualización de indentación y medición automática en PC
Objetivo 10x (Observar), 40x (Medir)
Ocular 10x
Aumento total 100x, 400x
Resolución 0.0625μm
Tiempo de permanencia 0~60s
Fuente de luz Lámpara halógena
Mesa motorizada Tamaño: 100×100mm; Recorrido: 50×50mm; Resolución: 0.002mm
Espacio vertical 100mm
Garganta 98mm
Fuente de alimentación AC220V, 50Hz
Estándar de ejecución ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2
Dimensión 480×325×545mm, Dimensión del embalaje: 600×360×800mm
Peso Peso neto: 31kg, Peso bruto: 44kg



Función del software:

Enlace del sistema A través de la interfaz de comunicación, se realiza el enlace entre el sistema y el probador de dureza.
Enlace de presión Al convertir la fuerza de prueba, el sistema percibe el cambio de fuerza de prueba y lo muestra en tiempo real.
Enlace de torreta El software controla el cambio entre el objetivo y el indentador sin control manual.
Enlace de carga El software controla la carga sin control manual.
Enlace de medición El software controla la torreta, la carga y la lectura directa del valor de dureza Vickers.
Enlace de fuente de luz Enfoque automático.
Adquisición de imágenes Visualización en tiempo real de la imagen de dureza, almacenamiento e impresión de la imagen.
Medición automática Encuentra automáticamente los cuatro vértices de la indentación con alta velocidad y datos precisos, existen muchos algoritmos profesionales adecuados para diferentes indentaciones. Mide continuamente e inmediatamente en coordenadas especificadas una vez cargado.
Búsqueda automática de puntos El sistema encuentra automáticamente los vértices óptimos cerca de los cuatro vértices de la indentación, lo que reduce en gran medida el error humano.
Medición de diagonal Haga clic en la esquina superior izquierda y la esquina inferior derecha de la indentación para leer el valor de dureza.
Medición de cuatro puntos Haga clic en los cuatro puntos de la indentación para leer el valor de dureza.
Conversión de dureza Según el estándar nacional, convierte automáticamente el valor de dureza entre Brinell, Rockwell, Vickers, Knoop, visualización en tiempo real.
Informe gráfico Registro automático de datos de medición, generación automática de curvas de dureza-profundidad, guardado o impresión de las curvas de dureza-profundidad y todas las mediciones de indentación. Guardar o imprimir la imagen de indentación y el valor de dureza de la indentación actual. Todos los informes se guardan en formato WORD.
Estadísticas de resultados Exporta los resultados de múltiples mediciones de indentaciones a EXCEL y cuenta automáticamente el número de mediciones, el valor máximo, el valor mínimo, el valor promedio, la varianza, etc. de la dureza.
Control de enlace A través de la interfaz de comunicación, el sistema percibe los cambios de fuerza de prueba, controla la torreta, carga y lee directamente.
Desplazamiento automático Equipado con mesa de prueba automática X-Y de alta precisión.
Identificación automática Tecnología líder de identificación automática de indentaciones, lee D1 / D2 y el valor HV en 0.3 segundos.
Rendimiento estable La indentación de pulido no espejo, luz desigual, no centrada se puede leer automáticamente.
Funciones potentes Como lectura manual, lectura automática, conversión de dureza, curva de dureza-profundidad, imagen de indentación, informe de imagen y texto.
Fácil de usar A través de la calibración del bloque de dureza, de acuerdo con los hábitos de los usuarios. Se puede usar normalmente con medio día de capacitación.
Lectura automática Algoritmo original de lectura automática para leer automáticamente una variedad de indentaciones con alta velocidad y alta precisión.
Buena repetibilidad Es lectura automática con alta repetibilidad y puede satisfacer los requisitos de los usuarios profesionales.
Escaneo automático Puede escanear automáticamente el borde y la forma de la muestra.



Configuración de la computadora:

1. Computadora: Computadora Lenovo (memoria de 2G, disco duro de 500G, pantalla LCD de 19 pulgadas)

2. Impresora de inyección de tinta

3. Sistema operativo: WIN XP, WIN7



4. Sistema de imagen digital

Alta resolución: 130 millones de píxeles (1280×1024)

Adquisición de alta velocidad: resolución de 1280×1024: 25 FPS

Alta definición: Imágenes en blanco y negro y la claridad es mejor.

Tamaño de la superficie del objetivo: 1/2 pulgada



5. Mesa de prueba automática X-Y

Tamaño de la mesa: 100×100×50 mm

Recorrido máximo: 50×50 mm

Paso mínimo: Menos de 2μm

Velocidad de movimiento: Ajustable

Modo de control: Control manual, control eléctrico, control por computadora



6. Mesa de prueba X-Y - modo de control por computadora

Movimiento de ubicación: La mesa de prueba se mueve directamente a la configuración del software;

Movimiento de punto: Seleccione cualquier punto de la muestra, muévalo debajo del indentador;

Movimiento direccional: Haga clic en las ocho direcciones para mover la mesa de prueba y el paso de movimiento se puede configurar;

Movimiento arbitrario: Haga clic en cualquier dirección para mover la mesa de prueba y facilitar a los usuarios la navegación por la superficie del espécimen;



Movimiento a velocidad variable: Hay dos velocidades (rápida y lenta) al mover la mesa de prueba y la velocidad es opcional y ajustable;

Otras funciones: Configuración arbitraria de la posición original, reinicio automático, límite mecánico y otras características profesionales para cumplir con varios requisitos.



7. Método de medición

Modo automático: movimiento automático de la mesa de prueba (dirección X, Y, Z) + lectura automática

Modo manual 1: carga automática + medición manual con línea de trazo en el ocular

Modo manual 2: movimiento manual de la mesa de prueba + enfoque manual + medición automática / manual



8. Lectura automática / manual

Tiempo de lectura automática: el tiempo de lectura de una sola indentación es de aproximadamente 300 milisegundos;

Precisión de medición automática: 0.1μm;

Repetibilidad de medición automática: ±0.8%

Lectura manual: selección manual, búsqueda automática de puntos, medición de 4 puntos, medición de 2 diagonales



9. Guardado / salida de resultados

Guardar / exportar datos de medición y parámetros experimentales, incluyendo D1, D2, HV, X, Y, etc.;

Guardar / exportar informe de curva de profundidad de capa de endurecimiento efectiva;

Guardar / exportar imagen.



Entrega estándar:

Nombre Cantidad Nombre Cantidad
Cuerpo principal del instrumento 1 juego Ocular de medición digital 10X 1 ud.
Indentador Diamond Micro Vickers 1 ud. 10X, 40X Objetivo cada 1 ud.
Pesos 6 uds. Eje de peso 1 ud.
Mesa de prueba motorizada 1 ud. Mesa de prueba de sujeción plana 1 ud.
Mesa de prueba para especímenes delgados 1 ud. Mesa de prueba de sujeción de filamento 1 ud.
Tornillo de regulación horizontal 4 uds. Nivel 1 ud.
Fusible 1A 2 uds. Lámpara halógena 12V, 15~20W 1 ud.
Cable de alimentación 1 ud. Destornillador 2 uds.
Bloque de dureza 400~500 HV0.2 1 ud. Bloque de dureza 700~800 HV1 1 ud.
Cubierta antipolvo 1 ud. Manual de instrucciones de uso 1 copia
Computadora (Disco duro: 500G, Memoria: 2G, pantalla LCD de 19 pulgadas) 1 juego Impresora de inyección de tinta 1 juego
Cámara CCD 1 juego 1.5X Adaptador 1 ud.
USB Softdog 1 ud. Cables de control 1 ud.
Cable RS232 1 ud. Caja de control de mesa de prueba motorizada 1 ud.
Software de medición 1 ud.
