Datos del producto:
Pago y Envío Términos:
|
| TORRETA: | torrecilla automática | objetivo: | 10x (observe), 40x (medida) |
|---|---|---|---|
| Altura: | Max Specimen Height 150m m | Cuello: | Max Horizontal Space 120m m |
| Tiempo de estancia: | 0 - 60 segundos, ajustable | Iluminación: | Lámpara del halógeno |
| Resaltar: | Probador micro de la dureza de AC110V Vickers,probador micro de la dureza de 60Hz Vickers |
||

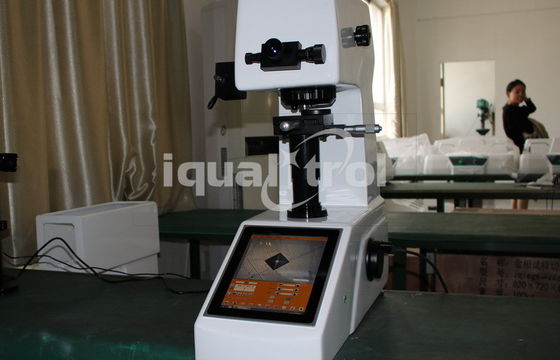

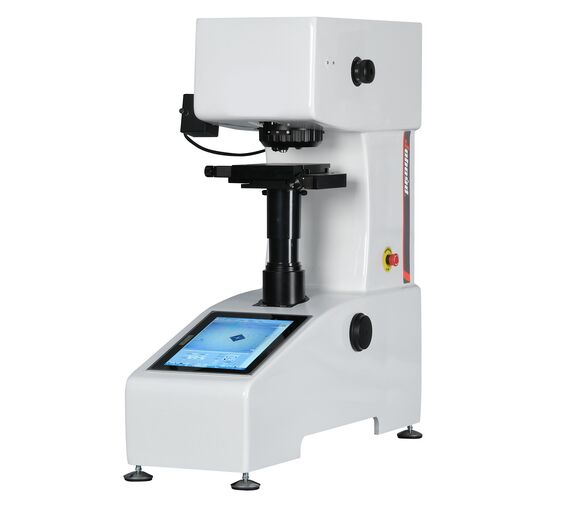

Micro Vickers Digital
Durómetro PCHVT-1000Z con pantalla táctil y software Vickers
Modelo: IQUALITROL PCHVT-1000Z
Descargar datos técnicos: Micro Durómetro Vickers PCHVT-1000Z
Especificaciones técnicas:
| Modelo | PCHVT-1000Z | |
| Fuerza de prueba | gf | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
| N | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N |
|
| Rango de prueba | 1HV~2967HV | |
| Modo de prueba | HV/HK | |
| Método de carga | Automático (Carga/Permanencia/Descarga) | |
| Torreta | Torreta automática | |
| Computadora | CPU: Intel I3, Memoria: 2G, SSD: 32G | |
| Píxel CCD | 1.30 Millones | |
| Escala de conversión | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW |
|
| Lectura de dureza | Visualización de indentación y Medición automática en pantalla táctil |
|
| Salida de datos | Informe WORD o EXCEL con gráfico de curva | |
| Objetivo | 10x (Observar), 40x (Medir) | |
| Aumento total | 100x, 400x | |
| Resolución | 0.0625μm | |
| Tiempo de permanencia | 0~60s | |
| Fuente de luz | Lámpara halógena | |
| Mesa de prueba motorizada X-Y | Tamaño: 100×100mm; Recorrido: 25×25mm; Resolución: 0.01mm |
|
| Altura máxima de la muestra | 150mm | |
| Garganta | 120mm | |
| Fuente de alimentación | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| Estándar de ejecución | ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2 | |
| Dimensión | 560×335×675mm, Dimensión de embalaje: 650×380×960mm | |
| Peso | Peso neto: 48kg, Peso bruto: 62kg | |
Breve introducción:
El IQUALITROL PCHVT-1000Z es una nueva generación de durómetros Micro Vickers de iqualitrol que adopta el diseño integrado de durómetro y panel de computadora, todos los parámetros de prueba se pueden seleccionar en el panel de computadora.

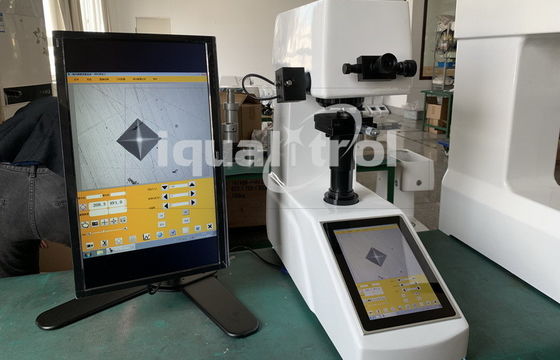

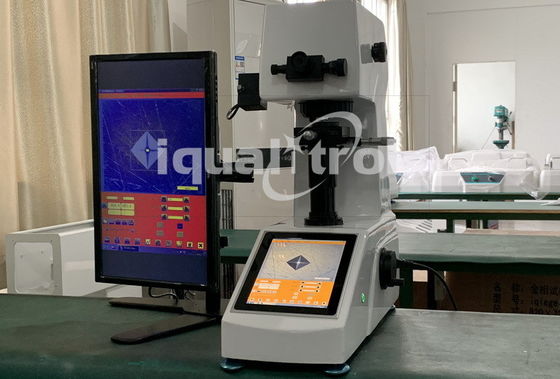

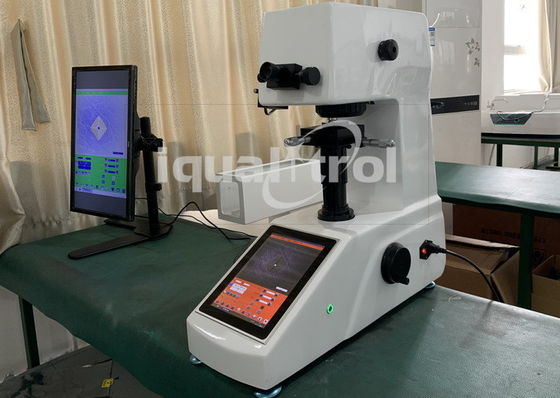

El controlador de pantalla táctil hace que la operación sea rápida y conveniente. El sistema de adquisición de imágenes CCD puede mostrar la imagen dinámica de indentación, bloquear la imagen y obtener automáticamente el valor de dureza Vickers con alta precisión y estabilidad, y evitar errores humanos.

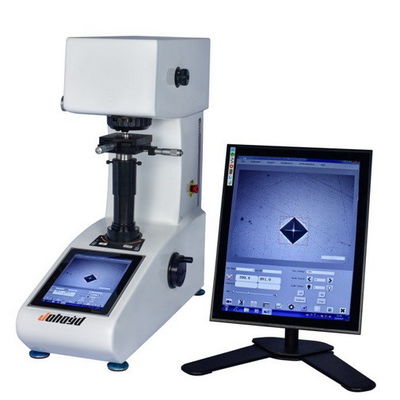

El PCHVT-1000Z adopta el diseño integrado de durómetro y panel de computadora, con sistema operativo Win11 , tiene todas las funciones de una computadora y se puede conectar a dispositivos de salida como pantalla externa e impresora;
El PCHVT-1000Z está equipado con una torreta motorizada entre el objetivo y el indentador;
El tornillo de elevación del PCHVT-1000Z adopta una estructura de tornillo sin fin y engranaje con transmisión suave;
El PCHVT-1000Z viene con la función de conversión de escala de dureza;
Guarda automáticamente los datos de medición, genera la curva de dureza-profundidad y la guarda como informe WORD o EXCEL;
La mesa de prueba X-Y digital con micrómetro hace que la medición sea más precisa y realiza la automatización completa de las pruebas de dureza Micro Vickers con mesa de prueba X-Y motorizada opcional.
Rango de aplicación:
Adecuado para metales ferrosos, metales no ferrosos, secciones delgadas de IC, recubrimientos, metales laminados; vidrio, cerámica, ágata, piedras preciosas, secciones delgadas de plástico, etc.; pruebas de dureza como las de la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por temple.
Lista de embalaje:
| Nombre | Cantidad | Nombre | Cantidad |
| Cuerpo principal del instrumento | 1 juego | Indentador Micro Vickers de diamante | 1 ud. |
| Objetivo 10x, 40x | cada 1 ud. | Pesos | 6 uds. |
| Eje de peso | 1 ud. | Mesa de prueba cruzada | 1 ud. |
| Mesa de prueba de sujeción plana | 1 ud. | Mesa de prueba para especímenes delgados | 1 ud. |
| Mesa de prueba de sujeción de filamentos | 1 ud. | Tornillo de regulación horizontal | 4 uds. |
| Nivel | 1 ud. | Cable de alimentación | 1 ud. |
| Fusible 1A | 2 uds. | Lámpara halógena 12V/15~20W | 1 ud. |
| Destornillador | 2 uds. | Bloque de dureza 400~500 HV0.2 | 1 ud. |
| Bloque de dureza 700~800 HV1 | 1 ud. | Cubierta antipolvo | 1 ud. |
| Manual de instrucciones de uso | 1 copia |
![]()
Método de prueba de dureza Vickers:
El método de prueba de dureza Vickers consiste en indentar el material de prueba con un indentador de diamante, en forma de cono recto con base cuadrada y un ángulo de 136 grados entre caras opuestas sometido a una carga de 1 a 100 kgf. La carga completa se aplica normalmente durante 10 a 15 segundos.
Las dos diagonales de la indentación dejada en la superficie del material después de retirar la carga se miden con un microscopio y se calcula su promedio. Se calcula el área de la superficie inclinada de la indentación. La dureza Vickers es el cociente obtenido al dividir la carga en kgf por el área en mm² de la indentación.
Una vez determinada la diagonal media de la indentación, la dureza Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.
![]()
La dureza Vickers debe informarse como 800 HV/10, lo que significa que se obtuvo una dureza Vickers de 800 utilizando una fuerza de 10 kgf. Varias configuraciones de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, lo que es mucho mejor que el cambio arbitrario de escala con otros métodos de prueba de dureza.
Las ventajas de la prueba de dureza Vickers son que se pueden obtener lecturas extremadamente precisas y se utiliza un solo tipo de indentador para todo tipo de metales y tratamientos superficiales. Aunque es completamente adaptable y muy preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie que es más cara que las máquinas Brinell o Rockwell.
![]()
