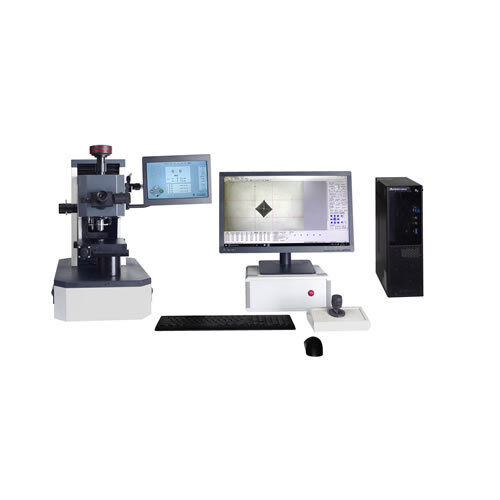

Probador de dureza micro Vickers automático de estructura de elevación de indentador JMHVS-1000XYZ

Probador de dureza micro Vickers automático de estructura de elevación de indentador JMHVS-1000XYZ
Probador de dureza micro Vickers automático de estructura de elevación de indentador JMHVS-1000XYZ

Ampliación de imagen :  Probador de dureza micro Vickers automático de estructura de elevación de indentador JMHVS-1000XYZ

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: JMHVS-1000XYZ
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: paleta de madera contrachapada
Tiempo de entrega: 20 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 10 JUEGOS POR MES
Descripción detallada del producto
Control de movimiento: admite movimiento de platina de muestra motorizada XY y control del eje Z Velocidad variable: Cuando la plataforma se mueve, hay cinco niveles de velocidad disponibles.
Función especial: Configuración de origen arbitraria, reinicio automático, límites mecánicos. Operación automática: El sistema se mueve automáticamente a lo largo de una ruta multipunto preestablecida, gira automátic
Conversión de la dureza: convertir los valores medidos de dureza micro Vickers en otras escalas de dureza Carga de posición: Arrastre el escenario con el mouse para moverlo en cualquier dirección, lo que permite al usuario ve
Resaltar:

CE no destructivo del equipo de prueba

,

Equipo de prueba no destructivo portátil

,

Metro de la humedad del suelo de Digitaces



Estructura de elevación del indentador Probador automático de dureza Micro Vickers JMHVS-1000XYZ



Descargar datos técnicos: Probador de dureza Micro Vickers JMHVS-1000XYZ



Breve introducción:

El probador automático de dureza Micro Vickers de precisión iqualitrol JMHVS-1000XYZ está equipado con una estructura de elevación del indentador. Es especialmente adecuado para la prueba de piezas de trabajo de gran tamaño. Además, tiene buena fiabilidad, operabilidad e intuición.



JMHVS-1000XYZ adopta programación de software de computadora, sistema de medición óptica de alta potencia y tecnología de control de circuito cerrado de sensores.



JMHVS-1000XYZ equipado con un sistema de análisis automático de imágenes de indentación, que no solo puede fotografiar y medir la indentación y observar la estructura metalográfica de los materiales, sino también medir la profundidad de la capa endurecida de la pieza de trabajo planificando la ruta.



Es adecuado para medir muestras delgadas de dureza Vickers, recubrimientos superficiales y otros materiales frágiles como vidrio, cerámica, ágata, gema, etc.



Especificaciones técnicas:

Modelo JMHVS-1000XYZ
Fuerzas de prueba 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1kgf
0.098N, 0.245N, 0.49N, 0.98N, 1.96N, 2.94N, 4.9N, 9.8N
Estándares de ejecución GBT4340, ISO 6507, ASTM E92
Control de carga Carga, permanencia y descarga automáticas
Plataforma XY y eje Z

Plataforma XY motorizada y enfoque del eje Z:

1, recorrido XY 50mm*50mm, tamaño 200mmX180mm, repetibilidad< 2um, resolución de movimiento XY Z 2um

2, la velocidad es ajustable para el movimiento XY Z

3, haga clic en el ratón para controlar el movimiento, o introduciendo la distancia a mover;

4, admite el movimiento por joystick, proporciona retroalimentación oportuna sobre la ubicación móvil

Configuración del modo de carga y la ruta

Múltiples métodos aseguran que los usuarios aún puedan obtener resultados de medición satisfactorios incluso cuando la colocación de la muestra no es vertical u horizontal.

Método de dos puntos: haga clic en dos puntos cualesquiera de la imagen de la muestra para especificar la dirección de movimiento de la platina;
Método normal: Seleccione la normal al borde de la muestra para determinar la dirección de movimiento de la platina;
Bisector de ángulo: Elija un ángulo y utilice la dirección de su bisector como dirección de movimiento de la muestra;
Método de punto arbitrario: Coloque la plataforma móvil en cualquier posición, agregue un punto de carga y luego realice una carga y medición únicas.
Carga de punto arbitrario: haga doble clic en cualquier posición de la plataforma, y la plataforma moverá automáticamente ese punto al centro del campo de visión del indentador para cargar y medir.
Ajuste de ruta: Para la ruta seleccionada, se pueden realizar varias operaciones, incluyendo espejo horizontal, espejo vertical, rotación de 90 grados, rotación de 180 grados, rotación en cualquier ángulo y traslación de posición.

Medición automática Carga automáticamente punto por punto a lo largo de la ruta de carga establecida, enfoca automáticamente y mide automáticamente las indentaciones para calcular los valores de dureza, y traza la curva de endurecimiento;
Cámara y calibración

1, cámara CMOS USB de 3MP;

2, admite calibración con bloques de dureza y micrómetros

3, para mejorar la precisión de la medición, se pueden calibrar por separado diferentes fuerzas de prueba, y el sistema las carga automáticamente.

Conversión y compensación de dureza Cumple con ASTM E140
Estadísticas de datos Calcula automáticamente la dureza promedio, la varianza, etc.
Algoritmo de medición 1. Tecnología líder de lectura automática: la tecnología líder de lectura automática no solo proporciona resultados subpíxel, de alta precisión y alta repetibilidad, sino que también es adecuada para imágenes de indentación generales, incluidas aquellas con óxido leve, arañazos, iluminación desigual o corrosión leve, con una velocidad de medición extremadamente rápida;
2. Tecnología única de selección manual de puntos y búsqueda automática de puntos: los usuarios pueden seleccionar aproximadamente puntos cerca de las cuatro esquinas de la indentación, y el sistema determina automáticamente las mejores posiciones de las esquinas para la lectura directa; esto cumple con los hábitos de los usuarios generales y reduce en gran medida su carga de trabajo;
3. Métodos generales de medición manual: incluyendo medición de 4 esquinas, medición de 2 diagonales, etc. Para la medición de 4 esquinas, las cuatro esquinas se pueden seleccionar en cualquier orden, lo que es conveniente para los usuarios.
Curva de endurecimiento Traza automáticamente la curva de endurecimiento
Almacenamiento de datos Los datos de medición originales y las imágenes se pueden guardar en el documento para su posterior recuperación e impresión de informes; un archivo guarda todos los datos de una medición.
Informe de prueba Genera automáticamente informes en formato WORD o EXCEL; los formatos de informe se pueden personalizar; los formatos estándar incluyen valores de dureza para cada punto de medición, valores estadísticos, imágenes de indentación y curvas de endurecimiento, etc.
Dureza Knoop Soporta prueba de dureza Knoop
Resolución 0.01μm
Rango de dureza 5-3000HV
Aumentos 100X
400X
Revólver Revólver automático
Escalas de conversión HRHBHV
Tiempo de permanencia 5-60 segundos
Yunque X-Y Tamaño: 100*100mm, recorrido: 25*25mm
Espacio vertical 180mm
Profundidad de garganta 110mm
Fuente de alimentación AC220V±5%, 50-60Hz
Dimensión 490*350*540mm
Peso 60kg



Características principales:

1, Control de movimiento de muestra XYZ: el sistema admite el movimiento motorizado de la platina de muestra XY y el control del eje Z; incluyendo control manual, control motorizado (control por joystick) y control automático (control por software). Las direcciones X-Y pueden moverse sincrónicamente. El control motorizado utiliza un joystick tridimensional, diseñado según principios ergonómicos, simple y conveniente, y opera a voluntad.

2, Modos de control de software y carga:
2.1, Carga de movimiento de posicionamiento: la platina se mueve directamente a la posición establecida por el software para la carga.
2.2, Carga de movimiento de punto fijo: seleccione cualquier punto de la muestra, muévalo debajo del indentador y cargue.
2.3, Carga de movimiento direccional: use clics del ratón para controlar el movimiento de la platina en cualquiera de las ocho direcciones; el tamaño del paso de movimiento se puede establecer y aplicar la carga.
2.4, Carga de posición arbitraria: arrastre la platina con el ratón para moverla en cualquier dirección, lo que permite al usuario ver la superficie de la muestra; se puede establecer un punto de carga en cualquier posición.

3, Movimiento a velocidad variable: cuando la plataforma se mueve, hay cinco niveles de velocidad disponibles.


4, Otras funciones: ajuste de origen arbitrario, reinicio automático, límites mecánicos y otras funciones profesionales para cumplir con varios requisitos.


5, Operación totalmente automática: el sistema se mueve automáticamente a lo largo de una ruta multipunto preestablecida, gira automáticamente el revólver, carga automáticamente, enfoca automáticamente y mide automáticamente, mientras traza automáticamente la curva de endurecimiento.

6, Conversión, corrección y verificación efectiva de valores de dureza: el sistema puede convertir los valores de dureza micro Vickers medidos a otras escalas de dureza como HB, HR, etc.; también puede verificar eficazmente los valores de medición de la muestra.
