| JT36-500: | Pantalla de proyector φ500 mm | JT36-600: | Pantalla de proyector φ600 mm |
|---|---|---|---|
| Etapa de trabajo: | Coordenada XY, 200*100 mm, 300*200 mm | Coordenada Z: | Para enfocar 80 mm |
| Exactitud: | (4+L/40)μm | Capacidad de carga: | 10 kg para JT36-500; 5 kg para JT36-600; |
| Resaltar: | animascopio de 6m m,Animascopio de la vista lateral,Animascopio de la vista lateral |
||
Plataforma de Trabajo Grande 600mm

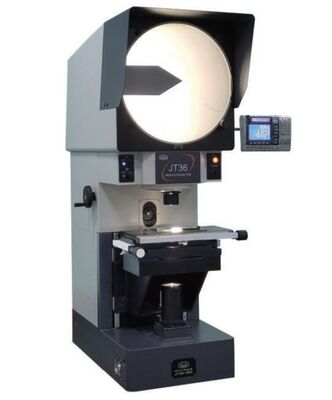

Proyector de Perfil Vertical JT36 Soporte Lente 5X con Luz Paralela
Descargar Datos Técnicos: Proyector de Perfil de Medición JT36
Breve Introducción:
El proyector de perfil de pantalla grande iqualitrol adopta una ruta óptica vertical y una mesa de trabajo de gran recorrido, ofreciendo un amplio rango de medición, un campo de visión claro para una fácil observación y una operación conveniente;
El sistema óptico es un sistema de ruta óptica telecéntrica con iluminación de luz paralela, que proporciona mediciones más precisas;
El cambio de lente objetivo utiliza una torreta de alta precisión, lo que facilita el cambio de magnificación, adecuado para medir piezas de gran diámetro;
El brillo de la iluminación transmitida es ajustable en dos niveles, alto y bajo, para cumplir con los requisitos de medición de piezas de trabajo de diferentes materiales, formas o tamaños;
Especificaciones Técnicas:
| Modelo | JT36-500 | JT36-600 |
| Pantalla de Proyección | φ500mm | φ600mm |
| Rango de Rotación | 0°~360° | 0°~360° |
| Resolución del ángulo de rotación | 1′ | 1′ |
| Precisión del ángulo de rotación | 6′ | 6′ |
| Potencia de Magnificación del Objetivo | 5X, 10X, 20X, 50X, 100X | 5X, 10X, 20X, 50X, 100X |
| Campo de Visión del Objetivo | φ100mm, φ50mm, φ25mm, φ10mm, φ5mm | φ120mm, φ60mm, φ30mm, φ12mm, φ6mm |
| Distancia de Trabajo del Objetivo | 102mm, 77mm, 87mm, 76.6mm, 49mm | 102mm, 77mm, 87mm, 76.6mm, 49mm |
| Error de magnificación | 0.08% | 0.08% |
| Rango de coordenada X (mm) | 200mm | 300mm |
| Rango de coordenada Y (mm) | 100mm | 200mm |
| Coordenada Z (Enfoque)(mm) | 80mm | 80mm |
| Área de la mesa de trabajo | 500mm×260mm | 600mm×360mm |
| Resolución | 0.001mm | 0.001mm |
| Imagen | Invertida | Invertida |
| Precisión del Instrumento | (4+L/40)μm | (4+L/40)μm |
| Capacidad de Carga | 10kg | 5kg |
| Tamaño Total(mm) | 1420×1300×1940 | 1420×1300×1940 |
| Iluminación de Transmisión | Lámpara halógena de tungsteno de 12V 150W | Lámpara halógena de tungsteno de 12V 150W |
| Iluminación de Reflexión | Lámpara halógena de tungsteno de 12V 150W | Lámpara halógena de tungsteno de 12V 150W |
| Voltaje Nominal | AC220V, 50Hz, 1Ph | AC220V, 50Hz, 1Ph |
| Peso del Mainframe | 500kg | 550kg |
