Datos del producto:
Pago y Envío Términos:
|
| Objetivos: | 10X, 20X, 25X, 50X | X-Y Travel: | 300*200m m |
|---|---|---|---|
| Exactitud: | (4+L/50) μm | Iluminación de transmisión: | Lámpara de tungsteno halógeno de 24 V y 250 W |
| Iluminación que refleja: | Lámpara incandescente de 16 V y 150 W | JT5A: | Escala lineal y procesamiento de datos de lectura digital. |
| JT5B: | con computadora, software de medición de 2 coordenadas y joystick para controlar el movimiento motor | JT5E: | Con motor de servicio en movimiento y controlador automático CNC, realiza mediciones de control y pr |
| Resaltar: | Proyector de perfil de medición de pantalla grande de 800 mm,Proyector de perfiles de medición de tipo de piso,Máquina de medición de visión con mesa de trabajo rotativa |
||
Diámetro de la mesa giratoria 800 mm

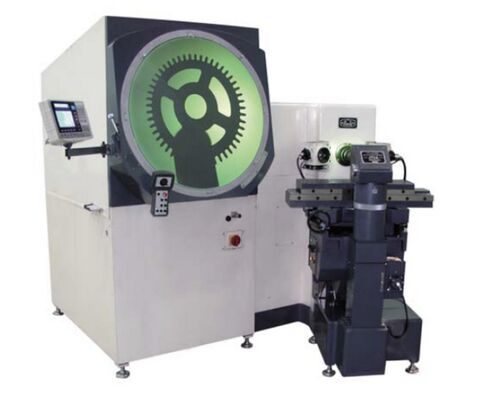

Pantalla JT5A-3020 Proyector de perfiles de medición con mesa de trabajo giratoria
Descargar datos técnicos: Proyector de perfiles de medición iqualitrol JT5
Aplicaciones:
Gran rango de medición para su estructura horizontal y mesa de trabajo grande, y puede medir piezas especiales de trabajo ya que su mesa de trabajo puede inclinarse.
El iqualitrol JT5 se utiliza ampliamente en los departamentos industriales de electrónica, textil, fabricación de maquinaria e instrumentos, etc.
Características:
1, Pequeño error durante la medición debido a su estructura de fuente de luz especial;
2, Fácil de medir ya que su mesa de trabajo es impulsada por motor;
3, Alta precisión y fácil de encontrar el punto central;
4, equipado con una mesa de trabajo giratoria que es conveniente para la medición de piezas de engranajes;
5, La mesa de trabajo puede girar en un ángulo de ± 15° N. Y es conveniente para la medición de las piezas a medir con ángulo helicoidal. Este instrumento puede medir eficazmente la superficie y el perfil de varias piezas de trabajo con perfiles y formas complicadas, como piezas troqueladas. Plantilla de engranaje. Hilo.
Especificaciones técnicas:
| Modelo | JT5A-3020 |
| Pantalla de proyección | φ800mm |
| Rango de rotación | 0°~360° |
| Resolución del ángulo de rotación | 1′ |
| Valor de división de rotación de la pantalla de proyección | 1° |
| Potencia de magnificación del objetivo | 10X 20X 25X 50X |
| Campo de visión del objetivo | φ80mm φ40mm φ16mm φ8mm |
| Distancia de trabajo del objetivo | 206mm 123.5mm 85mm 78mm |
| Error de magnificación | |
| Rango de coordenada X (mm) | Longitudinal 300mm |
| Rango de coordenada Y (mm) | Vertical 200mm |
| Coordenada Z (Enfoque)(mm) | Transversal 80mm |
| Área de la mesa de trabajo | 630mm×200mm |
| Resolución | 0.0005mm |
| Imagen | Inversa |
| Precisión del instrumento | (4+L/50)μm |
| Capacidad de carga | 50kg |
| Tamaño total (mm) | 2130×1800×1950 |
| Iluminación de transmisión | Lámpara halógena de tungsteno de 24V 250W |
| Iluminación de reflexión | Lámpara incandescente de 16V 150W |
| Voltaje nominal | |
| Peso del mainframe | 1900kg |
| Soporte de contrapunto | Diámetro máximo φ200mm |
| Soporte de contrapunto | Longitud máxima φ300mm |
![]()
![]()
