Datos del producto:
Pago y Envío Términos:
|
| Rango: | Gama 1HV~2967HV de la dureza | Modo de prueba: | Alto voltaje, HK opcional |
|---|---|---|---|
| TORRETA: | Torreta motorizada | objetivo: | 10x (observe), 40x (medida) |
| Vertical: | 100mm | Horizontal: | 98mm |
| Resaltar: | máquina de prueba de la dureza de los vickers del micrófono de 100m m,probador automático de la microdureza |
||

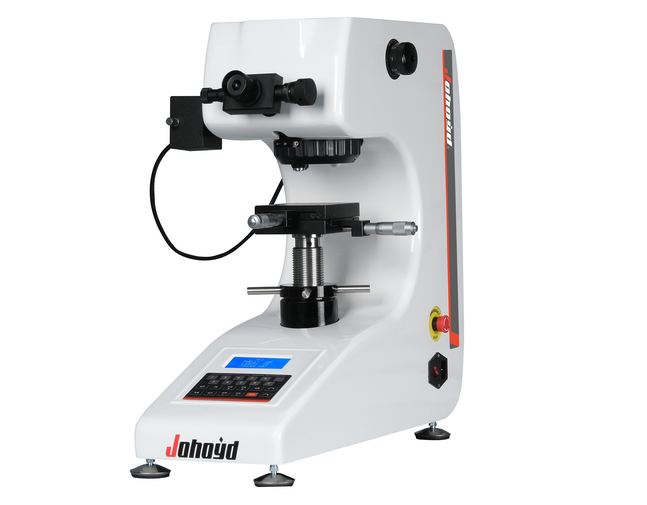

Espacio Vertical 100mm Turret Automático Micro Vickers Tester de dureza con Ocular 10X
Descarga de datos técnicos:iQualitrol Micro Vickers Tester de dureza HV-1000Z
Breve introducción:
1, iqualitrol HV-1000Z motorizado torreta Micro Vickers probador de dureza adopta un diseño de precisión única de óptica, mecánica y características eléctricas, hacer la imagen de hendidura más clara,y obtener mediciones más precisas.
2, HV-1000Z puede mostrar directamente el modo de prueba, fuerza de prueba, tiempo de espera, números de prueba, escala de conversión en la pantalla,sólo necesita introducir la línea diagonal de la hendidura para obtener el valor de dureza y muestra en la pantalla.
3, HV-1000Z está disponible para instalar el penetrador Knoop opcional para medir la dureza Knoop, soporte para equipar el sistema de medición automática de imagen CCD.
Rango de aplicación:
Apto para el metal ferroso, los metales no ferrosos, las secciones delgadas del IC, los recubrimientos, los recubrimientos; vidrio, cerámica, ágata, piedras preciosas, secciones delgadas de plástico, etc.;Pruebas de dureza, como la de la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por apagado.
Especificación técnica:
| Modelo | Se trata de un sistema de control de las emisiones. | |
| Fuerza de ensayo | el hijo | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf. ¿Qué quieres decir con eso? |
| No | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N | |
| Rango de ensayo | 1HV ~ 2967HV | |
| Modo de prueba | HV, HK (indentador y bloque de ensayo Knoop opcionales) | |
| Método de carga | Automático (carga/permanecimiento/descarga) | |
| Torreta | Torreta motorizada | |
| Escala de conversión | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero, de las emisiones de gases de efecto invernadero y de las emisiones de gases de efecto invernadero. | |
| Objetivo | 10 veces (Observación), 40X (medida) | |
| Oculares | 10 veces Lectura por microscopio | |
| Magnificación total | 100 veces, 400 veces | |
| Resolución | 0.25 μm | |
| Tiempo de estancia | 0 ~ 60 años | |
| Fuente de luz | Lámpara de halógenos | |
| Cuadro de ensayo X-Y | Tamaño: 100 × 100 mm; Viaje: 25 × 25 mm; Resolución: 0.01 mm | |
| Altura máxima de la muestra | 100 mm | |
| Cuello | 98 mm | |
| Fuente de alimentación | Las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. | |
| Estándar de ejecución | Las condiciones de ensayo y de ensayo se determinarán en función de las condiciones de ensayo y de ensayo.2 | |
| Dimensión | 480 × 325 × 545 mm, dimensiones de embalaje: 600 × 360 × 800 mm | |
| Peso | Peso neto: 31 kg, peso bruto: 44 kg | |
Lista de embalaje:
| Nombre | Cuánto tiempo | Nombre | Cuánto tiempo |
| Cuerpo principal del instrumento | 1 juego | Microscopio de lectura 10x | 1 por ciento |
| El interior de las máquinas de la clase Vickers | 1 por ciento | 10x, 40x Objetivo | cada 1 pc |
| Los pesos | 6 piezas | Eje de peso | 1 por ciento |
| Cuadro de pruebas cruzadas | 1 por ciento | Cuadro de ensayo de sujeción plana | 1 por ciento |
| Tabla de ensayo de muestras finas | 1 por ciento | Cuadro de ensayo de sujeción de filamentos | 1 por ciento |
| Parafusos de regulación horizontales | 4 piezas | Nivel | 1 por ciento |
| Fuegos 1A | 2 piezas | Lámpara de halógenos 12V/15~20W | 1 por ciento |
| Cable de alimentación | 1 por ciento | El conductor de tornillo | 2 piezas |
| Bloque de dureza de entre 400 y 500 HV0.2 | 1 por ciento | Bloque de dureza de 700 a 800 HV1 | 1 por ciento |
| Cubierta antpolvo | 1 por ciento | Manual de instrucciones | 1 ejemplar |
Método de ensayo de dureza de Vickers:
El método de ensayo de dureza de Vickers consiste en introducir una hendidura en el material de ensayo con una hendidura de diamante.en forma de pirámide recta con base cuadrada y un ángulo de 136 grados entre caras opuestas sometidas a una carga de 1 a 100 kgfLa carga total se aplica normalmente durante 10 a 15 segundos.
Las dos diagonales de la hendidura que quedan en la superficie del material después de la eliminación de la carga se miden con un microscopio y se calcula su media.Se calcula el área de la superficie inclinada de la hendiduraLa dureza de Vickers es el coeficiente obtenido dividiendo la carga kgf por el área de hendidura en mm cuadrados.
Cuando se haya determinado la diagonal media de la hendidura, la dureza de Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.
La dureza de Vickers debe ser reportada como 800 HV/10, lo que significa que se obtuvo una dureza de Vickers de 800 utilizando una fuerza de 10kgf.Varios ajustes de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, que es mucho mejor que el cambio arbitrario de escala con los otros métodos de ensayo de dureza.
Las ventajas de la prueba de dureza de Vickers son que se pueden obtener lecturas extremadamente precisas, y solo se utiliza un tipo de indentador para todos los tipos de metales y tratamientos de superficie.Aunque es muy adaptable y muy preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie en el suelo que es más cara que las máquinas Brinell o Rockwell.
