Datos del producto:
Pago y Envío Términos:
|
| Salida de datos: | Mini Printer incorporado, RS232 | TORRETA: | torrecilla automática |
|---|---|---|---|
| objetivo: | 10x (observe), 40x (medida) | Ocular: | Ocular de Digitaces 10X |
| Vertical: | 100mm | Horizontal: | 98mm |
| Resaltar: | máquina de prueba micro de la dureza de los vickers,Probador automático de la microdureza |
||
Ocular Digital 10X para Durómetro Micro Vickers con Revólver Manual
Descargar Datos Técnicos:

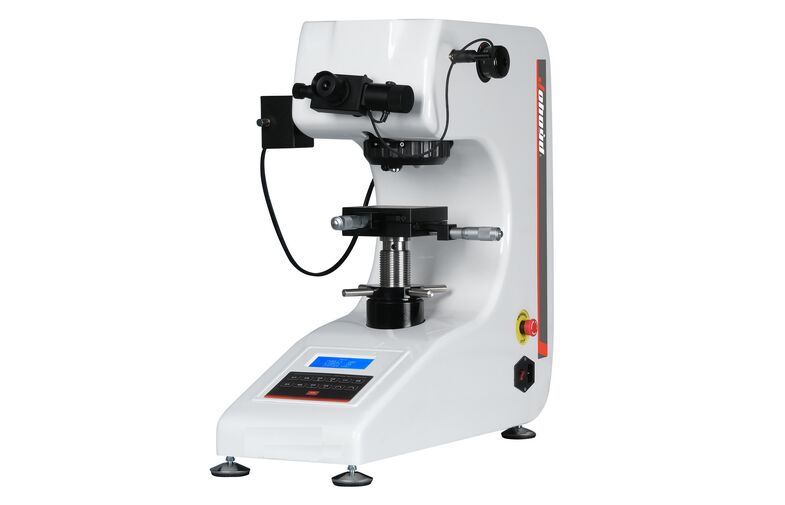

Durómetro Micro Vickers iqualitrol HVS-1000
Características Principales:
El durómetro digital Micro Vickers iqualitrol HVS-1000Z adopta un diseño único de precisión en óptica, mecánica y electrónica, lo que hace que la imagen de la indentación sea más clara y las mediciones más precisas.
Con ocular de medición digital, no es necesario consultar la tabla ni introducir la diagonal de la indentación, puede mostrar directamente el modo de prueba, la fuerza de prueba, la longitud de la indentación, el tiempo de permanencia, los números de prueba y la escala de conversión.
Simplemente presione el botón del ocular después de medir la longitud de la indentación, puede obtener automáticamente el valor de dureza y mostrarlo en la pantalla.
Los resultados de la prueba se pueden imprimir con la impresora incorporada y con una interfaz RS232 para conectarse a la computadora.
Disponible para instalar un indentador Knoop opcional para medir la dureza Knoop.
Soporte para equipar un dispositivo de medición de video LCD opcional y un sistema de medición automática de imágenes CCD.
Especificaciones Técnicas:
| Modelo | HVS-1000Z | |
| Fuerza de Prueba | gf | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
| N | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N |
|
| Rango de Prueba | 1HV~2967HV | |
| Modo de Prueba | HV, HK (indentador Knoop y bloque de prueba opcionales) | |
| Método de Carga | Automático (Carga/Permanencia/Descarga) | |
| Revólver | Revólver Manual | |
| Escala de Conversión | HK, HRA, HRB, HRC, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW | |
| Salida de Datos | Impresora Incorporada, Interfaz RS232 | |
| Objetivo | 10x (Observación), 40x (Medición) | |
| Ocular | 10x | |
| Aumento Total | 100x, 400x | |
| Resolución | 0.0625μm | |
| Tiempo de Permanencia | 0~60s | |
| Fuente de Luz | Lámpara Halógena | |
| Mesa de Prueba X-Y | Tamaño: 100×100mm; Recorrido: 25×25mm; Resolución: 0.01mm |
|
| Altura Máx. de la Muestra | 100mm | |
| Garganta | 98mm | |
| Fuente de Alimentación | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| Estándar de Ejecución | ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2 | |
| Dimensión | 480×325×545mm, Dimensión de Embalaje: 600×360×800mm | |
| Peso | Peso Neto: 31kg, Peso Bruto: 44kg | |
Lista de Embalaje:
| Nombre | Cantidad | Nombre | Cantidad |
| Cuerpo Principal del Instrumento | 1 juego | Ocular Digital 10x | 1 ud. |
| Indentador Diamond Vickers | 1 ud. | Objetivo 10x, 40x | cada 1 ud. |
| Pesos | 6 uds. | Eje de Pesos | 1 ud. |
| Mesa de Prueba XY | 1 ud. | Yunque de Prueba para Muestras Planas | 1 ud. |
| Yunque de Prueba para Muestras Delgadas | 1 ud. | Yunque de Prueba para Muestras de Filamento | 1 ud. |
| Tornillo de Regulación Horizontal | 4 uds. | Nivel | 1 ud. |
| Fusible 1A | 2 uds. | Lámpara Halógena 12V, 15~20W | 1 ud. |
| Cable de Alimentación | 1 ud. | Destornillador | 2 uds. |
| Bloque de Dureza 400~500HV0.2 | 1 ud. | Bloque de Dureza 700~800 HV1 | 1 ud. |
| Cubierta Antipolvo | 1 ud. | Manual de Instrucciones de Uso | 1 copia |
Rango de Aplicación:
Adecuado para metales ferrosos, metales no ferrosos, secciones delgadas de IC, recubrimientos, metales laminados; vidrio, cerámica, ágata, piedras preciosas, secciones delgadas de plástico, etc.; pruebas de dureza como la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por temple.
El método de prueba de dureza Vickers consiste en indentar el material de prueba con un indentador de diamante, en forma de pirámide recta con base cuadrada y un ángulo de 136 grados entre caras opuestas sometido a una carga de 1 a 100 kgf. La carga completa se aplica normalmente durante 10 a 15 segundos.
Las dos diagonales de la indentación dejada en la superficie del material después de retirar la carga se miden con un microscopio y se calcula su promedio. Se calcula el área de la superficie inclinada de la indentación. La dureza Vickers es el cociente obtenido al dividir la carga en kgf por el área en mm² de la indentación.
Una vez determinada la diagonal media de la indentación, la dureza Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.
![]()
La dureza Vickers debe informarse como 800 HV/10, lo que significa que se obtuvo una dureza Vickers de 800 utilizando una fuerza de 10 kgf. Varias configuraciones de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, lo que es mucho mejor que el cambio arbitrario de escala con otros métodos de prueba de dureza.
Las ventajas del ensayo de dureza Vickers son que se pueden obtener lecturas extremadamente precisas y solo se utiliza un tipo de indentador para todos los tipos de metales y tratamientos superficiales. Aunque es muy adaptable y muy preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie que es más cara que las máquinas Brinell o Rockwell.
