Datos del producto:
Pago y Envío Términos:
|
| modelo: | MZDM-0745 | Gama de enfoque: | 0.7X~4.5X |
|---|---|---|---|
| distancia de trabajo: | 90mm | Iluminación: | iluminación coaxial de la larga vida LED |
| Montar: | CS-soporte estándar | Característica: | Imágenes micro agudas |
| Resaltar: | Zoom monocular de la iluminación coaxial,zoom monocular 7X,microscopio estéreo del enfoque 4.5X |
||

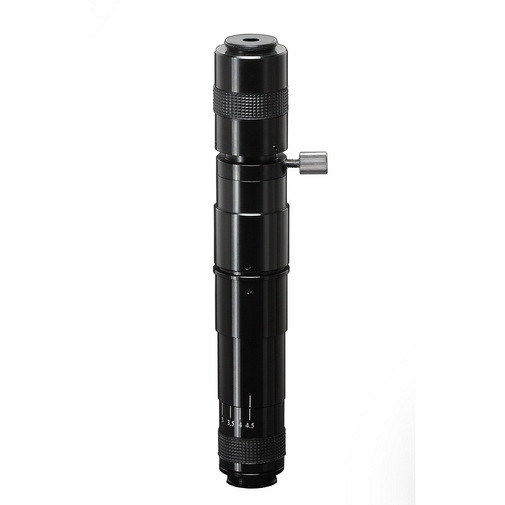

Iluminación coaxial LED Lente de zoom monocular con rango de aumento de 7X a 4.5X
Características:
1, Sistema óptico único y maquinaria precisa
2, Imágenes micro nítidas y no coruscant durante el curso de zoom
3, puede observar diferentes objetos equipados con diferentes iluminación adaxial LED e iluminación coaxial.
4Se utiliza en equipos eléctricos, semiconductores, LCD, LED, etc. para la observación, inspección y medición de imágenes digitales.
Ventajas:
Se pueden hacer paradas preestablecidas a medida en aumento entero con detent en el curso de zoom.especialmente adecuado para inspección plana y tridimensional.
Especificaciones:
| Rango de acercamiento | 0.7X ~ 4.5X |
| Relación de acercamiento | 6.4:1 |
| D.O. | 90 mm |
| Iluminación | Iluminación coaxial LED de alto brillo ajustable, larga vida; iluminación de anillo LED |
| Dimensión correspondiente del cuerpo principal y del portador | Φ35 mm ((Con anillo adicional:Φ45 mm) |
| El Monte | Montura CS estándar (la distancia entre la superficie del rodamiento y el plano CCD es de 12,5 mm) |
| ¿Qué es eso? | No incluido | El DOF | Resolución | Distorsión de la televisión | Diámetro fijo: Φ45 mm Máxima cámara compatible:1/2" CCD montaje de tornillo: 1 pulgada 32 botón |
| 0.7X | 0.028 | 2.0 mm | 12.0 μm | 0.10% | |
| 2.0X | 0.066 | 0.30 mm | 5.1 μm | 0.05% | |
| 4.5X | 0.073 | 0.12 mm | 4.6 μm | 0.02% |
| Objetivo | Punto de trabajo | Adaptador CCD | |
| 0.5X | 1X | ||
| 1X (cuerpo principal) | Magnético óptico. | 0.35X ∙ 2.25X | 0.7X ¥4.5X |
| VAL (en mm) | 10.3X13.7 ∙ 1.6X2.13 | 5.14X6.86 ∙ 0.8X1.07 | |
| Se aplicará el procedimiento siguiente: | 90 | ||
| 0.5X | Magnético óptico. | 0.175X ¥1.125X | 0.35X ∙ 2.25X |
| VAL (en mm) | 20.57X27.4 3.2X4.27 | 10.29X13.7 ∙ 1.6X2.13 | |
| Se aplicará el procedimiento siguiente: | 175 | ||
| 2X | Magnético óptico. | 0.7X ¥4.5X | 1.4X9X |
| VAL (en mm) | 5.14X6.86 ∙ 0.8X1.07 | 2.57X3.43 ¢0.4X0.53 | |
| Se aplicará el procedimiento siguiente: | 34 | ||
| Rango de aumento del cuerpo del zoom 0,7X ∼ 4,5X | |||
