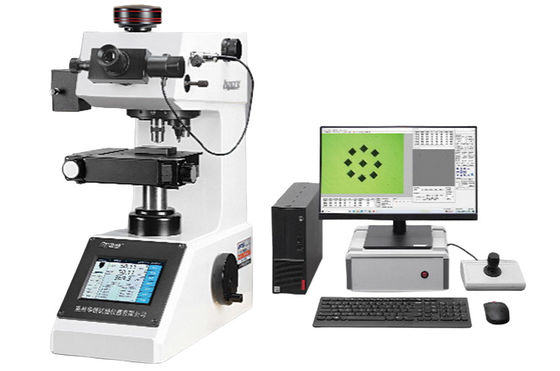

Software de Medición por Visión Vickers Totalmente Automático IQUALITROL Auto Focus y Yunque Motorizado X-Y

Software de Medición por Visión Vickers Totalmente Automático IQUALITROL Auto Focus y Yunque Motorizado X-Y
Software de Medición por Visión Vickers Totalmente Automático IQUALITROL Auto Focus y Yunque Motorizado X-Y

Ampliación de imagen :  Software de Medición por Visión Vickers Totalmente Automático IQUALITROL Auto Focus y Yunque Motorizado X-Y

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: HVT2.1
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: caja de cartón
Tiempo de entrega: 3 días laborables
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 30 juegos por mes
Descripción detallada del producto
HVT2.1: Yunque XY automático, enfoque manual HVT3.1: Yunque XY automático, enfoque automático
Planificación de caminos: múltiples esquemas apoyan la planificación de la ruta de prueba de indentación, y se pueden configur Adquisición de la imagen: Se puede configurar la visualización en tiempo real de la imagen de dureza, el almacenamiento e impr
escaneo automático: escanea automáticamente el borde y el contorno de la muestra Estadísticas de resultados: Exporte los resultados de medición de múltiples sangrías en formato de datos EXCEL



Software de Medición de Visión Vickers Totalmente Automático IQUALITROL HVT3.1 Soporta Enfoque Automático y Mesa Motorizada



Yunque X-Y automático HVT2.1, enfoque manual

Yunque X-Y automático HVT3.1, enfoque automático



Breve Introducción:

El sistema de medición de imágenes de dureza micro Vickers/Vickers de la serie iqualitrol HVT2.1/T3.1 es un producto avanzado de medición de imágenes de dureza profesional;



el sistema admite múltiples métodos de medición como medición manual y automática, con alta precisión de medición y buena repetibilidad;



el sistema admite la medición de dureza Vickers, dureza Knoop y tenacidad a la fractura; este sistema tiene diferentes niveles de software para satisfacer las diferentes necesidades de los clientes.



El sistema de medición automática de imágenes de dureza microscópica/Vickers HVT2.1/T3.1 puede controlar directamente el host del durómetro, la mesa de prueba automática de coordenadas X-Y y el tornillo de elevación (T3.1), puede observar imágenes y medir valores de dureza en tiempo real, puede medir manual y automáticamente,



el proceso de medición es rápido y preciso, puede desplazar y leer automáticamente la muestra según la trayectoria establecida, y realizar funciones inteligentes como torreta automática, enfoque automático (T3.1), carga automática, desplazamiento automático, lectura automática para satisfacer las necesidades de los usuarios de alta gama.





● El sistema utiliza una cámara digital de 3 megapíxeles para capturar imágenes, mejorando eficazmente la precisión de la medición;



● El yunque X-Y automático tiene una variedad de métodos de control, que pueden ser controlados por computadora, operados manualmente o controlados por joystick;



● El sistema tiene la función de medir la profundidad de la capa endurecida efectiva con una sola tecla, y la computadora controla la prueba de dureza automática, genera automáticamente la curva de dureza, calcula automáticamente la profundidad de la capa endurecida efectiva, y puede imprimir la curva y el informe de profundidad de la capa endurecida efectiva;



● El sistema tiene una conveniente función de tarjeta de prueba y calibración de bloque de dureza, que puede corregir el error del sistema del durómetro;



● La posición de la indentación de dureza se puede marcar en tiempo real, lo que es conveniente para seleccionar la medición de dureza Vickers de diferentes estructuras metalográficas;



● La regla del sistema se puede superponer en la imagen de la indentación;



● El sistema tiene funciones de exportación, almacenamiento, consulta y gestión de bases de datos de datos.







Funciones Principales: (Las diferentes versiones de software son ligeramente diferentes)

● Enlace del sistema: El sistema realiza el enlace con el durómetro a través de la interfaz RS232. El software controla el durómetro, ajusta el brillo, controla la torreta, cambia la lente, carga con carga variable y lee directamente en tiempo real;



● Enlace de presión: Después de convertir la presión del durómetro, el sistema detecta el cambio de presión y lo ajusta a tiempo;



● Enlace de torreta: El software controla el durómetro para cambiar entre el objetivo y el indentador;

● Enlace de carga: El software controla el durómetro para cargar, sin control manual del durómetro;



● Enlace de medición: El software controla la torreta del durómetro, carga y mide directamente el valor de dureza;

● Enlace de plataforma: Plataforma y control automático profesional, completamente controlado por el sistema;



● Arrastre de plataforma: En la imagen activa, arrastre el ratón para controlar el desplazamiento de la plataforma en todas las direcciones;



● Enlace de enfoque: Configuración totalmente automática del sistema T3.1, la computadora controla la elevación automática y el enfoque automático del tornillo del durómetro, sin elevación y descenso manual del tornillo, sin necesidad de observar el enfoque, el operador ahorra preocupaciones y esfuerzo, reduce el error y mejora la precisión;



● Configuración de dirección: De acuerdo con la dirección de profundidad, establezca la dirección de desplazamiento de la plataforma correspondiente para garantizar los mejores resultados de medición;



● Planificación de ruta: La plataforma de prueba automática de coordenadas mueve automáticamente la muestra a la posición especificada según la trayectoria establecida; múltiples esquemas admiten la planificación de la ruta de prueba de indentación, y se pueden establecer rutas de prueba normales al borde, en forma de Z, en zigzag, de arco, rectas y otras;



● Ajuste de ruta: Puede agregar, eliminar, modificar, traducir y otros ajustes en los puntos de ruta;

● Rango de medición: Soporta todos los valores de fuerza de 10 gramos a 50 kilogramos;



● Adquisición de imágenes: Visualización en tiempo real de la imagen de dureza, almacenamiento e impresión de imágenes, y se puede establecer la magnificación de las imágenes de salida;

● Medición automática: Encuentra automáticamente los cuatro vértices de la indentación y lee directamente el valor de dureza, velocidad rápida y datos precisos;



● Medición de diagonal: Utilice cuatro líneas laterales para medir los cuatro vértices de la indentación tangencial para leer el valor de dureza;

● Medición de cuatro puntos: Haga clic en los cuatro vértices de la indentación con el ratón para leer el valor de dureza, y hay una visualización en tiempo real de la imagen ampliada;



● Escaneo automático: Puede escanear automáticamente el borde y el contorno de la muestra;

● Conversión de dureza: De acuerdo con las normas nacionales, puede convertir automáticamente múltiples valores de dureza como Brinell-Rockwell-Vickers-Knoop, y mostrarlos en tiempo real;



● Curva de profundidad de capa: Dibuje la curva de dureza-profundidad según los datos medidos, y puede generar curvas de dureza duales (HV y HRC/HRA, etc.).



● Informe gráfico: Registre automáticamente los datos medidos, genere automáticamente la curva de dureza-profundidad, guarde o imprima la curva de dureza-profundidad, la imagen de indentación y todos los valores de medición de indentación, y todos los informes se guardan como documentos de WORD;



● Impresión de imágenes: Los usuarios pueden establecer el modo de exportación de imágenes de indentación, que se puede dividir en todas las imágenes, imágenes actuales o sin salida de imagen;



● Estadísticas de resultados: Exporte los resultados de medición de múltiples indentaciones en formato de datos EXCEL, y cuente automáticamente el número de mediciones, el valor máximo de dureza, el valor mínimo de dureza, el valor promedio, la desviación estándar, etc.



Características Principales:

● Ampliamente aplicable: se puede equipar con una gama completa de durómetros Vickers y microdureza;

● Instalación conveniente: El puerto USB2.0 se conecta a la computadora, no se requiere tarjeta durante la instalación;



● Rendimiento estable: siempre que la imagen del durómetro sea clara y uniforme, incluso si hay algunos rasguños u óxido en la indentación, también puede leer automáticamente;



● Potentes funciones: lectura manual, lectura automática, conversión de dureza, curva de dureza de profundidad, imagen de indentación, función de informe gráfico;



● Fácil de usar: calibración a través de bloque de dureza, los clientes pueden operar de manera conveniente y rápida, y pueden usarlo con habilidad con un poco de entrenamiento;



● Lectura automática: algoritmo de lectura automática original, lectura automática de varias indentaciones, velocidad rápida y alta precisión;



● Buena repetibilidad: la lectura automática tiene alta repetibilidad, cumpliendo con los requisitos profesionales de los usuarios.
