Datos del producto:
Pago y Envío Términos:
|
| TORRETA: | Torreta motorizada | objetivo: | 10x y 20x |
|---|---|---|---|
| Resolución: | 0.5um | Tiempo de estancia: | 0 - 60 segundos, ajustable |
| Altura: | Max Height Specimen 170m m | Cuello: | Max Horizontal Space 130m m |
| Resaltar: | probador portátil de la dureza de los vickers,prueba de dureza de los vickers |
||

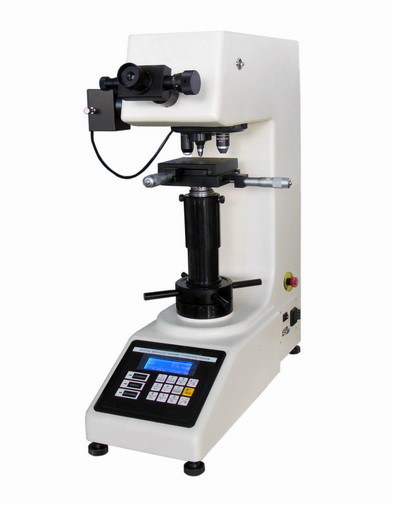

Máquina de ensayo de dureza Halogen Light Vickers con torreta automática para capas carbonizadas
Modelo: iqualitrol iVick-472M
Descarga de datos técnicos: Tester de dureza iVick-472M de Vickers
Descarga manual de la operación: Manual del iVick-472M
Resumen:
iqualitrol iVick-472M Motorizado Torreta Vickers probador de dureza adopta el sistema de control de la célula de carga, mejora la precisión de la fuerza de prueba y la repetibilidad y estabilidad del valor de indicación.
Puede mostrar la fuerza de prueba, tiempo de estancia, números de prueba en la pantalla, sólo necesita para ingresar la diagonal de la hendidura cuando el funcionamiento, y puede obtener automáticamente el valor de dureza muestra en la pantalla.
Disponible para instalar un sistema de medición automática de imagen CCD opcional.
Rango de aplicación:
Apto para el metal ferroso, los metales no ferrosos, las secciones delgadas del IC, los recubrimientos, los recubrimientos; vidrio, cerámica, ágata, piedras preciosas, secciones delgadas de plástico, etc.;Pruebas de dureza, como la de la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por apagado.
Especificación técnica:
| Modelo | iVick-472M: el equipo de seguridad. | |
| Fuerza de ensayo | kgf | 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, y también |
| No | 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N | |
| Rango de ensayo | 1HV ~ 2967HV | |
| Método de carga | Automático (carga/permanecimiento/descarga) | |
| Torreta | Torreta automática | |
| Objetivo | 10x (Observar), 20x (Medir) | |
| Oculares | Microscopio de lectura 10x | |
| Magnificación total | 100 veces, 200 veces | |
| Resolución | 0.5 μm | |
| Tiempo de estancia | 0 ~ 60 años | |
| Fuente de luz | Lámpara de halógenos | |
| Cuadro de ensayo X-Y | Tamaño: 100 × 100 mm; Viaje: 25 × 25 mm; Resolución: 0.01 mm | |
| Altura máxima de la muestra | 170 mm | |
| Cuello | de una longitud igual o superior a 130 mm | |
| Fuente de alimentación | Las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. | |
| Estándar de ejecución | Se aplican las siguientes medidas:2 | |
| Dimensión | 530 × 280 × 630 mm, dimensiones de embalaje: 620 × 450 × 740 mm | |
| Peso | Peso neto: 35 kg, peso bruto: 47 kg | |
Lista de embalaje:
| Nombre | Cuánto tiempo | Nombre | Cuánto tiempo |
| Cuerpo principal del instrumento | 1 juego | 10×Lectura por microscopio | 1 por ciento |
| Diamante Vickers Indentador | 1 por ciento | 10×,20×Objetivo | cada 1 pc |
| Cuadro de pruebas cruzadas | 1 por ciento | Cable de alimentación | 1 por ciento |
| Parafusos de regulación horizontales | 4 piezas | Nivel | 1 por ciento |
| Fuegos 1A | 2 piezas | Lámpara de halógenos 12V, 15 ~ 20W | 1 por ciento |
| En el interior, el hexágono tiene una abertura de 2,5 mm. | 1 por ciento | El conductor de tornillo | 1 por ciento |
| Bloque de dureza de 700 a 800 HV1 | 1 por ciento | Bloque de dureza de 700 a 800 HV10 | 1 por ciento |
| Cubierta antpolvo | 1 por ciento | Manual de instrucciones | 1 ejemplar |
El método de ensayo de dureza de Vickers consiste en introducir una hendidura en el material de ensayo con una hendidura de diamante.en forma de pirámide recta con base cuadrada y un ángulo de 136 grados entre caras opuestas sometidas a una carga de 1 a 100 kgfLa carga total se aplica normalmente durante 10 a 15 segundos.
Las dos diagonales de la hendidura que quedan en la superficie del material después de la eliminación de la carga se miden con un microscopio y se calcula su media.Se calcula el área de la superficie inclinada de la hendiduraLa dureza de Vickers es el coeficiente obtenido dividiendo la carga kgf por el área de hendidura en mm cuadrados.
Cuando se haya determinado la diagonal media de la hendidura, la dureza de Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.
La dureza de Vickers debe ser reportada como 800 HV/10, lo que significa que se obtuvo una dureza de Vickers de 800 utilizando una fuerza de 10kgf.Varios ajustes de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, que es mucho mejor que el cambio arbitrario de escala con los otros métodos de ensayo de dureza.
Las ventajas de la prueba de dureza de Vickers son que se pueden obtener lecturas extremadamente precisas, y solo se utiliza un tipo de indentador para todos los tipos de metales y tratamientos de superficie.Aunque es muy adaptable y muy preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie en el suelo que es más cara que las máquinas Brinell o Rockwell.
