| TORRETA: | Torrecilla manual | objetivo: | 10x (medida), 20x (observe) |
|---|---|---|---|
| Ocular: | microscopio de la lectura 10x | Tiempo de estancia: | 0 - 60 segundos, ajustable |
| Vertical: | Max Height 170m m | Horizontal: | Max Throat 130m m |
| Resaltar: | probador de la dureza del manual de 130m m,probador manual de la dureza 50Kgf |
||
Prueba de Dureza Vickers

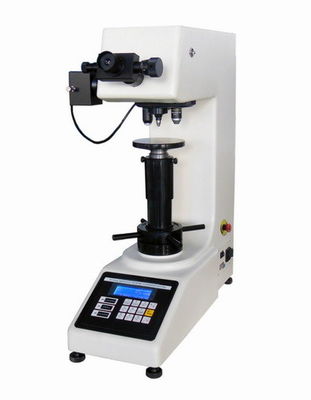

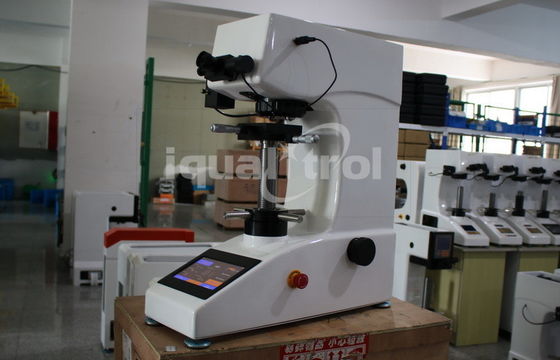

Máquina iVick-474H Garganta Máx. 130mm Durómetro Manual 50Kgf
Descargar Datos Técnicos: Durómetro Vickers iVick-474H
Características Principales:
El durómetro Vickers iVick-474H adopta un sistema de control por célula de carga, lo que mejora la precisión de la fuerza de ensayo y la repetibilidad y estabilidad del valor indicado.
Puede mostrar la fuerza de ensayo, el tiempo de permanencia y los números de ensayo en la pantalla; solo es necesario introducir la diagonal de la indentación durante la operación, y se puede obtener automáticamente el valor de dureza y mostrarlo en la pantalla.
Disponible para instalar un sistema opcional de medición automática de imágenes CCD.
Aplicación:
Adecuado para metales ferrosos, metales no ferrosos, secciones finas de IC, recubrimientos, metales laminados; vidrio, cerámica, ágata, piedras preciosas, secciones finas de plástico, etc.; pruebas de dureza como la de la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por temple.
Especificación Técnica:
| Modelo | iVick-474H | |
| Fuerza de Ensayo | kgf | 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf |
| N | 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N |
|
| Rango de Ensayo | 1HV~2967HV | |
| Método de Carga | Automático (Carga/Permanencia/Descarga) | |
| Torreta | Torreta Manual | |
| Objetivo | 10× (Medición), 20× (Observación) | |

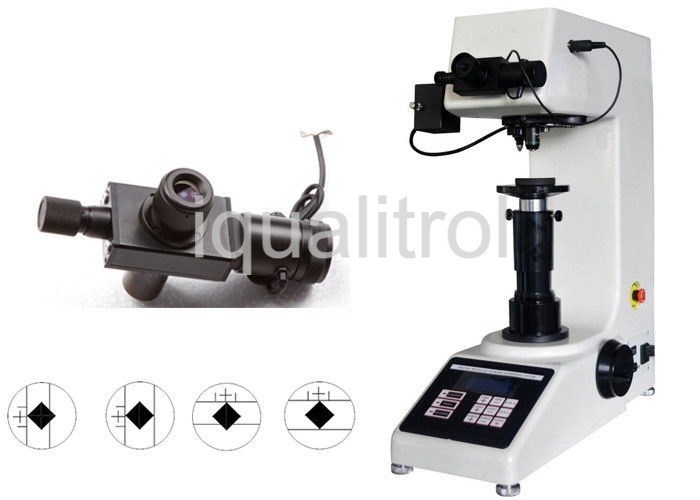

| Ocular | 10× Microscopio de Lectura | |
| Aumento Total | 100x, 200x | |
| Resolución | 1μm | |
| Tiempo de Permanencia | 0~60s | |
| Fuente de Luz | Lámpara Halógena | |
| Altura Máx. de la Muestra | 170mm | |
| Garganta | 130mm | |
| Fuente de Alimentación | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| Estándar de Ejecución | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | |
| Dimensión | 530×280×630mm, Dimensión de Embalaje: 620×450×740mm | |
| Peso | Peso Neto: 35kg, Peso Bruto: 47kg | |
Lista de Embalaje:
| Nombre | Cantidad | Nombre | Cantidad |
| Cuerpo Principal del Instrumento | 1 juego | 10× Microscopio de Lectura | 1 ud. |
| Indentador Vickers de Diamante | 1 ud. | 10×,20×Objetivo | cada 1 ud. |
| Mesa de Ensayo de Plano Grande | 1 ud. | Mesa de Ensayo en V | 1 ud. |
| Cable de Alimentación | 1 ud. | Nivel | 1 ud. |
| Tornillo de Regulación Horizontal | 4 uds. | Lámpara Halógena 12V, 15~20W | 1 ud. |
| Fusible 1A | 2 uds. | Destornillador | 1 ud. |
| Llave Allen 2.5mm | 1 ud. | Bloque de Dureza 400~500 HV5 | 1 ud. |
| Bloque de Dureza 700~800 HV30 | 1 ud. | Cubierta Antipolvo | 1 ud. |
| Manual de Instrucciones de Uso | 1 copia |
El método de prueba de dureza Vickers consiste en indentar el material de prueba con un indentador de diamante, en forma de pirámide recta con base cuadrada y un ángulo de 136 grados entre caras opuestas sometido a una carga de 1 a 100 kgf. La carga completa se aplica normalmente durante 10 a 15 segundos.
Las dos diagonales de la indentación dejada en la superficie del material después de retirar la carga se miden con un microscopio y se calcula su promedio. Se calcula el área de la superficie inclinada de la indentación. La dureza Vickers es el cociente obtenido al dividir la carga en kgf por el área en mm² de la indentación.
Una vez determinada la diagonal media de la indentación, la dureza Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.
La dureza Vickers debe reportarse como 800 HV/10, lo que significa que se obtuvo una dureza Vickers de 800 utilizando una fuerza de 10 kgf. Varias configuraciones de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, lo que es mucho mejor que el cambio arbitrario de escala con otros métodos de prueba de dureza.
Las ventajas de la prueba de dureza Vickers son que se pueden obtener lecturas extremadamente precisas, y solo se utiliza un tipo de indentador para todo tipo de metales y tratamientos superficiales. Aunque es muy adaptable y muy preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie que es más cara que las máquinas Brinell o Rockwell.
