Datos del producto:
Pago y Envío Términos:
|
| Rango: | Gama 1HV~2967HV de la dureza | TORRETA: | Torreta motorizada |
|---|---|---|---|
| objetivo: | 10x (medida), 20x (observe) | Ocular: | microscopio de la lectura 10x |
| Vertical: | Max Height 170m m | Horizontal: | Max Throat 130m m |
| Resaltar: | probador portátil de la dureza de los vickers,prueba de dureza de los vickers |
||

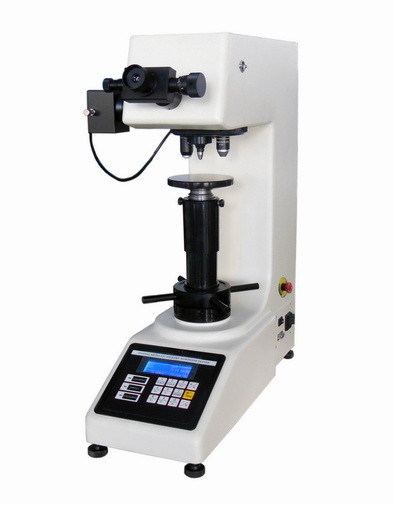

Probador de dureza Vickers con lámpara halógena y torreta motorizada, fuerza máxima de 30 kgf, espacio vertical de 170 mm
Descargar datos técnicos: Probador de dureza Vickers iqualitrol iVick-473M
Características principales:
El probador de dureza Vickers iqualitrol iVick-473M adopta un sistema de control de célula de carga, mejora la precisión de la fuerza de prueba y la repetibilidad y estabilidad del valor de indicación.
Puede mostrar la fuerza de prueba, el tiempo de permanencia, los números de prueba en la pantalla, solo necesita ingresar la diagonal de la indentación durante la operación y puede obtener automáticamente el valor de dureza y mostrarlo en la pantalla.
Disponible para instalar un sistema opcional de medición automática de imágenes CCD.
Rango de aplicación:
Adecuado para metales ferrosos, metales no ferrosos, secciones delgadas de IC, recubrimientos, metales laminados; vidrio, cerámica, ágata, piedras preciosas, secciones delgadas de plástico, etc.; pruebas de dureza como la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por temple.
Especificación técnica:
| Modelo | iVick-473M | |
| Fuerza de prueba | kgf | 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf |
| N | 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N | |
| Rango de prueba | 1HV~2967HV | |
| Método de carga | Automático (Carga/Permanencia/Descarga) | |
| Torreta | Torreta motorizada | |
| Objetivo | 10x (Medir), 20x (Observar) | |
| Ocular | Microscopio de lectura 10x | |
| Aumento total | 100x, 200x | |
| Resolución | 1μm | |
| Tiempo de permanencia | 0~60s | |
| Fuente de luz | Lámpara halógena | |
| Altura máx. del espécimen | 170mm | |
| Garganta | 130mm | |
| Fuente de alimentación | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| Estándar de ejecución | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | |
| Dimensión | 530×280×630mm, Dimensión del embalaje: 620×450×740mm | |
| Peso | Peso neto: 35kg, Peso bruto: 47kg | |
Lista de embalaje:
| Nombre | Cantidad | Nombre | Cantidad |
| Cuerpo principal del instrumento | 1 juego | 10x Microscopio de lectura | 1 ud. |
| Indentador Vickers de diamante | 1 ud. | Objetivo 10x, 20x | cada 1 ud. |
| Mesa de prueba de plano grande | 1 ud. | Mesa de prueba en V | 1 ud. |
| Cable de alimentación | 1 ud. | Nivel | 1 ud. |
| Tornillo de regulación horizontal | 4 uds. | Lámpara halógena 12V, 15~20W | 1 ud. |
| Fusible 1A | 2 uds. | Destornillador | 1 ud. |
| Llave hexagonal interior de 2.5 mm | 1 ud. | Bloque de dureza 400~500 HV5 | 1 ud. |
| Bloque de dureza 700~800 HV30 | 1 ud. | Cubierta antipolvo | 1 ud. |
| Manual de instrucciones de uso | 1 copia |
El método de prueba de dureza Vickers consiste en indentar el material de prueba con un indentador de diamante, en forma de pirámide recta con base cuadrada y un ángulo de 136 grados entre caras opuestas sometido a una carga de 1 a 100 kgf. La carga completa se aplica normalmente durante 10 a 15 segundos.
Las dos diagonales de la indentación dejada en la superficie del material después de retirar la carga se miden con un microscopio y se calcula su promedio. Se calcula el área de la superficie inclinada de la indentación. La dureza Vickers es el cociente obtenido al dividir la carga en kgf por el área de indentación en mm cuadrados.
Una vez determinada la diagonal media de la indentación, la dureza Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.
![]()
La dureza Vickers debe informarse como 800 HV/10, lo que significa que se obtuvo una dureza Vickers de 800 utilizando una fuerza de 10 kgf. Varias configuraciones de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, lo que es mucho mejor que el cambio arbitrario de escala con otros métodos de prueba de dureza.
Las ventajas de la prueba de dureza Vickers son que se pueden obtener lecturas extremadamente precisas y se utiliza un solo tipo de indentador para todo tipo de metales y tratamientos superficiales. Aunque es muy adaptable y muy preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie que es más cara que las máquinas Brinell o Rockwell.
