Datos del producto:
Pago y Envío Términos:
|
| TORRETA: | Torrecilla manual | Salida de datos: | Mini Printer incorporado y RS232 |
|---|---|---|---|
| objetivo: | 20x, 40x | Ocular: | Ocular de Digitaces 10X |
| Vertical: | Max Height 170m m | Horizontal: | Max Throat 130m m |
| Resaltar: | máquina de prueba de la dureza de 5Kgf Vickers,Máquina de prueba de la dureza de Vickers AC110V,Probador 60Hz de la dureza de Vickers |
||
Torreta manual

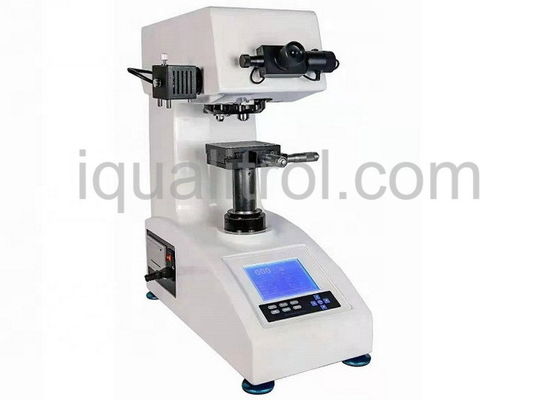

Máquina de ensayo de dureza Vickers de 5 kgf Soporte Conversión de dureza
Descargar datos técnicos: Durómetro Vickers iQualitrol iVick-479HC
Características:
El durómetro digital Vickers iQualitrol iVick-479HC adopta un sistema de control de célula de carga, mejora la precisión de la fuerza de prueba y la repetibilidad y estabilidad del valor indicado.
Con ocular de medición digital, no es necesario consultar la tabla ni introducir la diagonal de la indentación, puede mostrar directamente la fuerza de prueba, la longitud de la indentación, el tiempo de permanencia, los números de prueba, la escala de conversión, la fecha y la hora.
Siempre que se presione el botón del ocular después de medir la longitud de la indentación, se puede obtener automáticamente el valor de dureza y se muestra en la pantalla.
Los resultados de la prueba se pueden guardar para su consulta o imprimir con la impresora incorporada, y con interfaz RS232 para conectar a la computadora.

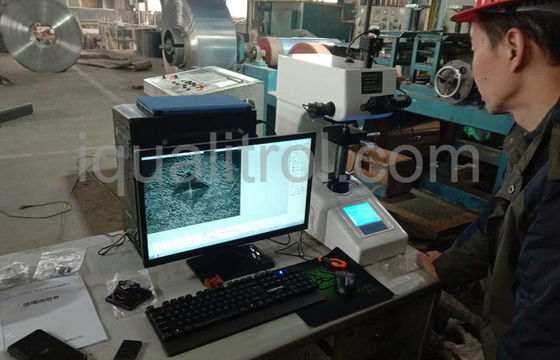

Disponible para instalar un dispositivo de medición de video LCD opcional y un sistema de medición automática de imágenes CCD.
Aplicación:
Adecuado para metales ferrosos, metales no ferrosos, secciones delgadas de IC, recubrimientos, metales laminados; vidrio, cerámica, ágata, piedras preciosas, secciones delgadas de plástico, etc.; pruebas de dureza como la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por temple.
Especificación técnica:
| Modelo | iVick-479HC | |
| Fuerza de prueba | kgf | 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf |
| N | 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N | |
| Rango de prueba | 1HV~2967HV | |
| Método de carga | Automático (Carga/Permanencia/Descarga) | |
| Torreta | Torreta manual | |
| Salida de datos | Impresora incorporada, interfaz RS232 | |
| Escala de conversión |
HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB |
|
| Objetivo | 20x, 40x | |
| Ocular | 10x | |
| Aumento total | 200x, 400x | |
| Resolución | 0.125μm, 0.0625μm | |
| Tiempo de permanencia | 0~60s | |
| Fuente de luz | Lámpara halógena | |
| Mesa de prueba X-Y |
Tamaño: 100×100mm; Recorrido: 25×25mm; Resolución: 0.01mm |
|
| Altura máxima del espécimen | 170mm | |
| Garganta | 130mm | |
| Fuente de alimentación | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| Estándar de ejecución | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | |
| Dimensión | 530×280×630mm, Dimensión del embalaje: 620×450×740mm | |
| Peso | Peso neto: 35kg, Peso bruto: 47kg | |
Lista de embalaje:
| Nombre | Cantidad | Nombre | Cantidad |
| Cuerpo principal del instrumento | 1 juego | 10×Ocular de medición digital | 1 ud. |
| Indentador Vickers de diamante | 1 ud. | 20×,40× Objetivo | cada 1 ud. |
| Mesa de prueba cruzada | 1 ud. | Cable de alimentación | 1 ud. |
| Tornillo de regulación horizontal | 4 uds. | Nivel | 1 ud. |
| Fusible 1A | 2 uds. | Lámpara halógena 12V, 15~20W | 1 ud. |
| Llave hexagonal interior de 2.5mm | 1 ud. | Destornillador | 1 ud. |
| Bloque de dureza 700~800 HV1 | 1 ud. | Bloque de dureza 400~500 HV5 | 1 ud. |
| Cubierta antipolvo | 1 ud. | Manual de instrucciones de uso |
El método de ensayo de dureza Vickers consiste en indentar el material de prueba con un indentador de diamante, en forma de cono recto con base cuadrada y un ángulo de 136 grados entre caras opuestas sometido a una carga de 1 a 100 kgf. La carga completa se aplica normalmente durante 10 a 15 segundos.
Las dos diagonales de la indentación dejada en la superficie del material después de retirar la carga se miden con un microscopio y se calcula su promedio. Se calcula el área de la superficie inclinada de la indentación. La dureza Vickers es el cociente obtenido al dividir la carga en kgf por el área en mm² de la indentación.
Una vez determinada la diagonal media de la indentación, la dureza Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.
La dureza Vickers debe informarse como 800 HV/10, lo que significa que se obtuvo una dureza Vickers de 800 utilizando una fuerza de 10 kgf. Varias configuraciones de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, lo que es mucho mejor que el cambio arbitrario de escala con otros métodos de ensayo de dureza.
Las ventajas del ensayo de dureza Vickers son que se pueden obtener lecturas extremadamente precisas, y solo se utiliza un tipo de indentador para todo tipo de metales y tratamientos superficiales. Aunque es muy adaptable y preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie que es más cara que las máquinas Brinell o Rockwell.
![]()
