Datos del producto:
Pago y Envío Términos:
|
| Mostrar: | Exhibición grande del LCD | TORRETA: | Torrecilla manual |
|---|---|---|---|
| Salida de datos: | Mini Printer incorporado, RS232 | Conversión: | Conversión de la dureza de la ayuda |
| Horizontal: | Max Throat 130m m | Vertical: | Max Height 170m m |
| Resaltar: | Aparato de ensayo de dureza LCD de gran tamaño,Aparato de ensayo de dureza de 50 kgf |
||

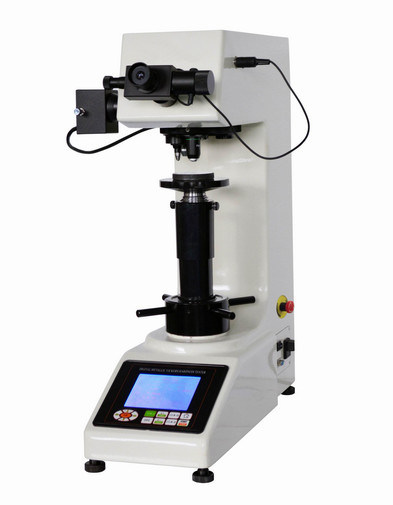

Probador de dureza Vickers de LCD grande de 50 kgf
Máquina de prueba de dureza equipa torreta manual para capas carbonizadas
Descargar datos técnicos: Durómetro Vickers iqualitrol iVick-482HC
Características principales:
El durómetro Vickers digital iqualitrol iVick-482HC es un producto nuevo y de alta tecnología que combina características ópticas, mecánicas y eléctricas, adopta un sistema de control de célula de carga, mejora la precisión de la fuerza de prueba y la repetibilidad y estabilidad del valor de indicación.
Con un ocular de medición digital, no es necesario consultar la tabla ni introducir la diagonal de la indentación, puede mostrar directamente la fuerza de prueba, la longitud de la indentación, el tiempo de permanencia, los números de prueba, la escala de conversión, la fecha y la hora.
Siempre que se presione el botón del ocular después de medir la longitud de la indentación, se puede obtener automáticamente el valor de dureza y se muestra en la pantalla.
Los resultados de la prueba se pueden guardar para su consulta o imprimir con la impresora incorporada, y con una interfaz RS232 para conectar al ordenador.
El dispositivo de medición de vídeo LCD opcional y el sistema de medición automática de imágenes CCD pueden hacer que la medición de dureza sea más precisa y conveniente.
Rango de aplicación:
Adecuado para metales ferrosos, metales no ferrosos, secciones delgadas de IC, recubrimientos, metales laminados; vidrio, cerámica, ágata, piedras preciosas, secciones delgadas de plástico, etc.; pruebas de dureza como la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por temple.
Especificación técnica:
| Modelo | iVick-482HC | |
| Fuerza de prueba | kgf | 1 kgf, 2 kgf, 2.5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf, 50 kgf |
| N | 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N |
|
| Rango de prueba | 1HV~2967HV | |
| Método de carga | Automático (Carga/Permanencia/Descarga) | |
| Torreta | Torreta manual | |
| Salida de datos | Impresora incorporada, interfaz RS232 | |
| Escala de conversión | HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB |
|
| Objetivo | 10x, 20x | |
| Ocular | 10x | |
| Aumento total | 100x, 200x | |
| Resolución | 0.25μm, 0.125μm | |
| Tiempo de permanencia | 0~60s | |
| Fuente de luz | Lámpara halógena | |
| Altura máx. de la muestra | 170mm | |
| Garganta | 130mm | |
| Fuente de alimentación | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| Estándar de ejecución | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | |
| Dimensión | 530×280×630mm, Dimensión de embalaje: 620×450×740mm | |
| Peso | Peso neto: 35 kg, Peso bruto: 47 kg | |
Lista de embalaje:
| Nombre | Cantidad | Nombre | Cantidad |
| Cuerpo principal del instrumento | 1 juego | 10×Ocular de medición digital | 1 ud. |
| Indentador Vickers de diamante | 1 ud. | Objetivo 10x, 20x | cada 1 ud. |
| Mesa de prueba de plano grande | 1 ud. | Mesa de prueba en V | 1 ud. |
| Cable de alimentación | 1 ud. | Nivel | 1 ud. |
| Tornillo de regulación horizontal | 4 uds. | Lámpara halógena 12V/15~20W | 1 ud. |
| Fusible 1A | 2 uds. | Destornillador | 1 ud. |
| Llave hexagonal interior de 2.5 mm | 1 ud. | Bloque de dureza 400~500 HV5 | 1 ud. |
| Bloque de dureza 700~800 HV30 | 1 ud. | Cubierta antipolvo | 1 ud. |
| Manual de instrucciones de uso | 1 copia |
El método de prueba de dureza Vickers consiste en indentar el material de prueba con un indentador de diamante, en forma de pirámide recta con base cuadrada y un ángulo de 136 grados entre caras opuestas sometido a una carga de 1 a 100 kgf. La carga completa se aplica normalmente durante 10 a 15 segundos.
Las dos diagonales de la indentación dejada en la superficie del material después de retirar la carga se miden con un microscopio y se calcula su promedio. Se calcula el área de la superficie inclinada de la indentación. La dureza Vickers es el cociente obtenido al dividir la carga en kgf por el área en mm² de la indentación.
Una vez determinada la diagonal media de la indentación, la dureza Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.
La dureza Vickers debe informarse como 800 HV/10, lo que significa que se obtuvo una dureza Vickers de 800 utilizando una fuerza de 10 kgf. Varias configuraciones de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, lo que es mucho mejor que el cambio arbitrario de escala con otros métodos de prueba de dureza.
Las ventajas de la prueba de dureza Vickers son que se pueden obtener lecturas extremadamente precisas, y solo se utiliza un tipo de indentador para todos los tipos de metales y tratamientos superficiales. Aunque es muy adaptable y muy preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie que es más cara que las máquinas Brinell o Rockwell.
