Datos del producto:
Pago y Envío Términos:
|
| Rango: | Gama 1HV~2967HV de la dureza | Modo de prueba: | Alto voltaje, HK opcional |
|---|---|---|---|
| TORRETA: | Torreta motorizada | objetivo: | 10x (observe), 40x (medida) |
| Vertical: | 100mm | Horizontal: | 98mm |
| Resaltar: | probador micro de la dureza de los vickers del ocular 10x,Probador micro de la dureza de ASTM E384 Vickers,máquina de prueba micro de la dureza de los vickers |
||
Torreta automática de oculares 10X

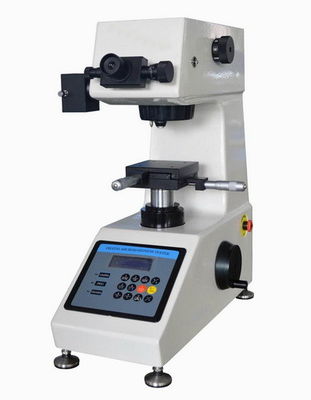

Probador de dureza Micro Vickers Soporte Prueba Knoop Cumple ASTM E384
Descargar Datos Técnicos: Probador de microdureza iqualitrol iVick-450M
Breve introducción:

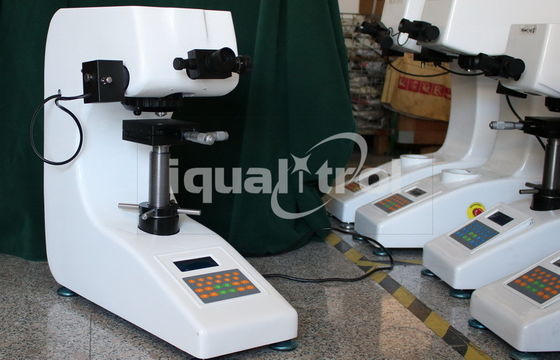

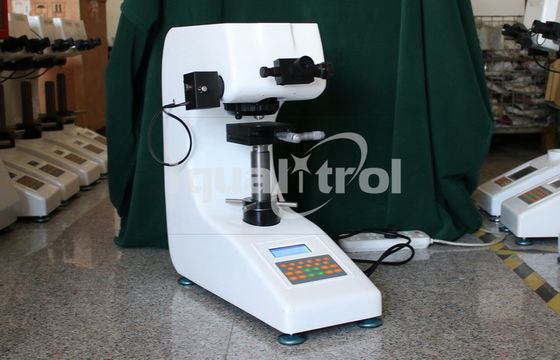

El probador de microdureza Vickers motorizado iqualitrol iVick-450M adopta un diseño único de precisión en óptica, mecánica y electrónica, lo que hace que la imagen de la indentación sea más clara y obtenga mediciones más precisas.
Puede mostrar directamente el modo de prueba, la fuerza de prueba, el tiempo de permanencia, los números de prueba, la escala de conversión en la pantalla, solo necesita ingresar la línea diagonal de la indentación para obtener el valor de dureza y mostrarlo en la pantalla.
También está disponible para instalar un indentador Knoop opcional para medir la dureza Knoop.

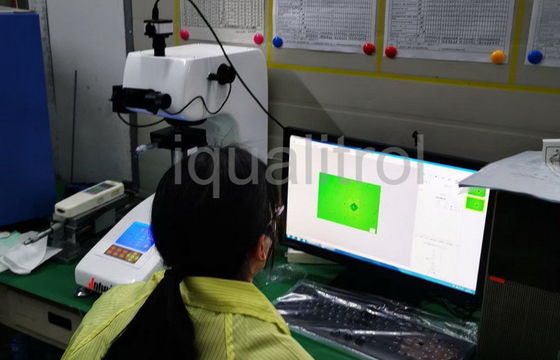

Soporte para equipar el sistema de medición automática de imágenes CCD.
Rango de aplicación:
Adecuado para metales ferrosos, metales no ferrosos, secciones delgadas de IC, recubrimientos, metales laminados; vidrio, cerámica, ágata, piedras preciosas, secciones delgadas de plástico, etc.; pruebas de dureza como la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por temple.
Especificación técnica:
| Modelo | iVick-450H | |
| Fuerza de prueba | gf | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
| N | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N |
|
| Rango de prueba | 1HV~2967HV | |
| Modo de prueba | HV/HK | |
| Método de carga | Automático (Carga/Permanencia/Descarga) | |
| Torreta | Torreta motorizada | |
| Escala de conversión | HK, HRA, HRB, HRC, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW | |
| Objetivo | 10x (Observar), 40x (Medir) | |
| Ocular | 10x Microscopio de lectura | |
| Aumento total | 100x, 400x | |
| Resolución | 0.25μm | |
| Tiempo de permanencia | 0~60s | |
| Fuente de luz | Lámpara halógena | |
| Mesa de prueba X-Y | Tamaño: 100×100mm; Recorrido: 25×25mm; Resolución: 0.01mm |
|
| Altura máxima de la muestra | 100mm | |
| Garganta | 98mm | |
| Fuente de alimentación | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
| Estándar de ejecución | ISO 6507, ASTM E384, JIS Z2244,GB/T 4340.2 | |
| Dimensión | 480×325×545mm, Dimensión del embalaje: 600×360×800mm | |
| Peso | Peso neto: 31kg, Peso bruto: 44kg | |
Lista de embalaje:
| Nombre | Cantidad | Nombre | Cantidad |
| Cuerpo principal del instrumento | 1 juego | Microscopio de lectura 10x | 1 ud. |
| Indentador Micro Vickers de diamante | 1 ud. | Objetivo 10x, 40x | cada 1 ud. |
| Pesos | 6 uds. | Eje de peso | 1 ud. |
| Mesa de prueba cruzada | 1 ud. | Mesa de prueba de sujeción plana | 1 ud. |
| Mesa de prueba de muestra delgada | 1 ud. | Mesa de prueba de sujeción de filamento | 1 ud. |
| Tornillo de regulación horizontal | 4 uds. | Nivel | 1 ud. |
| Fusible 1A | 2 uds. | Lámpara halógena 12V/15~20W | 1 ud. |
| Cable de alimentación | 1 ud. | Destornillador | 2 uds. |
| Bloque de dureza 400~500 HV0.2 | 1 ud. | Bloque de dureza 700~800 HV1 | 1 ud. |
| Cubierta antipolvo | 1 ud. | Manual de instrucciones de uso | 1 copia |
Método de prueba de dureza Vickers:
El método de prueba de dureza Vickers consiste en indentar el material de prueba con un indentador de diamante, en forma de pirámide recta con base cuadrada y un ángulo de 136 grados entre caras opuestas sometido a una carga de 1 a 100 kgf. La carga completa se aplica normalmente durante 10 a 15 segundos.
Las dos diagonales de la indentación dejada en la superficie del material después de retirar la carga se miden con un microscopio y se calcula su promedio. Se calcula el área de la superficie inclinada de la indentación. La dureza Vickers es el cociente obtenido al dividir la carga en kgf por el área en mm cuadrados de la indentación.
Una vez determinada la diagonal media de la indentación, la dureza Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.
![]()
La dureza Vickers debe informarse como 800 HV/10, lo que significa que se obtuvo una dureza Vickers de 800 utilizando una fuerza de 10 kgf. Varias configuraciones de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, lo que es mucho mejor que el cambio arbitrario de escala con otros métodos de prueba de dureza.
Las ventajas de la prueba de dureza Vickers son que se pueden tomar lecturas extremadamente precisas, y solo se utiliza un tipo de indentador para todos los tipos de metales y tratamientos de superficie. Aunque es completamente adaptable y muy preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie que es más cara que las máquinas Brinell o Rockwell.
