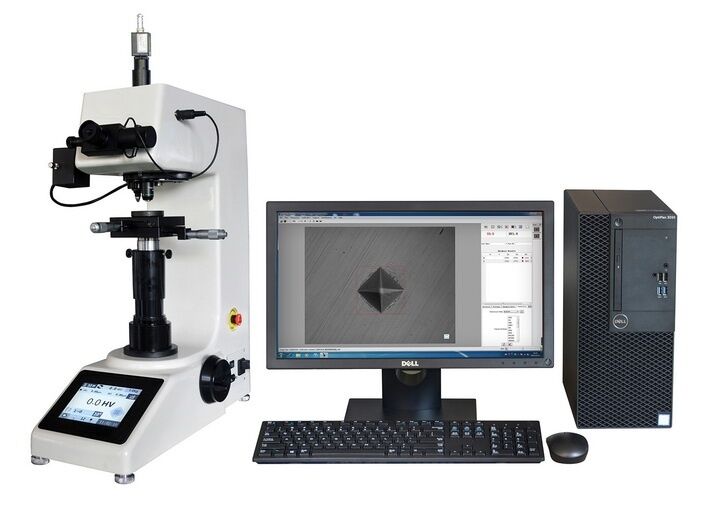

Probador automático automatizado de la dureza de Vickers con el software motorizado de X-Y Anvil/de Vickers

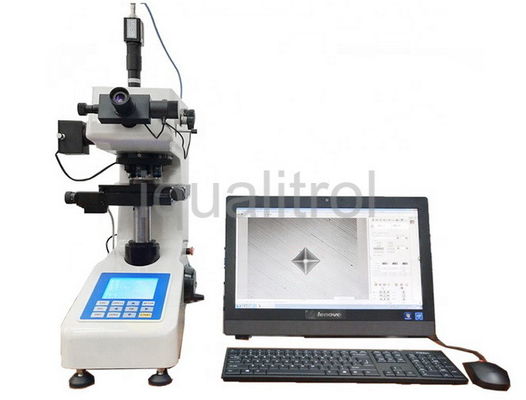

Probador automático automatizado de la dureza de Vickers con el software motorizado de X-Y Anvil/de Vickers

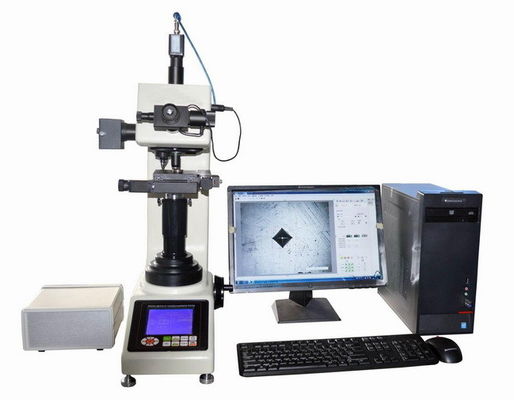

Probador automático automatizado de la dureza de Vickers con el software motorizado de X-Y Anvil/de Vickers Probador automático automatizado de la dureza de Vickers con el software motorizado de X-Y Anvil/de Vickers Probador automático automatizado de la dureza de Vickers con el software motorizado de X-Y Anvil/de Vickers Probador automático automatizado de la dureza de Vickers con el software motorizado de X-Y Anvil/de Vickers

Ampliación de imagen :  Probador automático automatizado de la dureza de Vickers con el software motorizado de X-Y Anvil/de Vickers

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: iVick-479MC2
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: paleta de madera contrachapada
Tiempo de entrega: 30 días laborables
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 20 juegos por mes
Descripción detallada del producto
TORRETA: torrecilla automática Yunque de la prueba: X-Y Test Anvil motorizado
Salida de datos: Palabra, informe de Excel Iluminación: Lámpara del halógeno
Altura: Max Specimen Height 170m m Cuello: Max Horizontal Space 130m m
Resaltar:

medida de la dureza de los vickers

,

prueba de dureza de los vickers



Probador de Dureza Vickers Computarizado Automático

Probador de Dureza Vickers con Yunque Motorizado X-Y / Software Vickers



Descargar Datos Técnicos: Probador de Dureza Vickers iqualitrol iVick-479MC2



Breve Introducción:

iqualitrol integrado con varias nuevas tecnologías como imagen óptica, desplazamiento mecánico, control electrónico, imagen digital, análisis de imagen auto-innovado de iqualitrol, procesamiento por computadora, etc.



El software Vickers controla el probador de dureza Vickers y el yunque de prueba X-Y automático por computadora, y muestra la imagen de la indentación en la pantalla de la computadora.



Mediante lectura automática y lectura manual, mide con precisión la dureza HV, la profundidad de endurecimiento, el espesor de la película, la distancia entre dos puntos de metales y algunos materiales no metálicos y diversas películas.



iVick-479MC2 también puede fotografiar la morfología de la superficie metálica y realizar impresiones a una tasa fija, etc. Este sistema rompe con el método de prueba tradicional, realiza la prueba de dureza de forma semiautomática, de alta precisión, alta repetibilidad, y es el equipo importante para el análisis de materiales.



Especificaciones Técnicas:

Modelo iVick-479MC2 iVick-480MC2 iVick-481MC2 iVick-482MC2
Fuerza de Prueba gf 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf
N 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N
Rango de Prueba 1HV~2967HV
Método de Carga Automático (Carga/Mantenimiento/Descarga)
Torreta Torreta Automática
Escala de Conversión HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB
Salida de Datos Impresora Integrada, Informe WORD o EXCEL con Gráfico de Curva
Lectura de Dureza Visualización de Indentación y Medición Automática en PC
Objetivo 20x, 40x 10x, 40x 10x, 20x 10x, 20x
Ocular 10x
Aumento Total 200x, 400x 100x, 400x 100x, 200x 100x, 200x
Resolución

0.125μm

0.0625μm

0.25μm

0.0625μm

0.25μm

0.125μm

0.25μm

0.125μm

Tiempo de Mantenimiento 0~60s
Fuente de Luz Lámpara Halógena
Yunque Motorizado X-Y Tamaño: 100×100mm; Recorrido: 50×50mm; Resolución: 0.002mm
Altura Máx. de la Muestra 170mm
Garganta 130mm
Fuente de Alimentación AC220V/50Hz/1Ph, AC110V/60Hz/1Ph
Estándar de Ejecución ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2
Dimensión 530×280×630mm, Dimensión de Embalaje: 620×450×740mm
Peso Peso Neto: 35kg, Peso Bruto: 47kg



Función del Software:

1, Sistema de Software: A través de la interfaz de comunicación se realiza el enlace entre el sistema de software y el probador de dureza.

2, Enlace de Fuerza: Al convertir la fuerza de prueba en el probador de dureza, el sistema obtiene la unidad de cambio de fuerza y la muestra en tiempo real.

3, Control de Torreta: El software controla el cambio entre el objetivo y el indentador.



4, Enlace de Medición: El software controla la torreta, la carga y la lectura directa del valor de dureza Vickers.

5, Enlace de Fuente de Luz: Enfoque manual.

6, Adquisición de Imagen: Visualización en tiempo real de la imagen de dureza, almacenamiento e impresión de la imagen.



7, Medición Automática: Encuentra automáticamente los cuatro vértices de la indentación con alta velocidad y datos precisos, existen muchos algoritmos profesionales para adaptarse a diferentes indentaciones. Mide continuamente e inmediatamente en las coordenadas especificadas una vez cargado.



8, Búsqueda Automática de Puntos: El sistema encuentra automáticamente los vértices óptimos cerca de los cuatro vértices de la indentación, reduciendo en gran medida el error humano.

9, Medición de Diagonal: Haga clic en la esquina superior izquierda y la inferior derecha de la indentación, puede leer el valor de dureza.

10, Medición de Cuatro Puntos: Haga clic en los cuatro puntos de la indentación y puede leer el valor de dureza.



11, Conversión de Dureza: Según el estándar nacional, convierte automáticamente el valor de dureza entre Brinell, Rockwell, Vickers, Knoop, visualización en tiempo real.

12, Informe Gráfico: Registro automático de datos de medición, generación automática de curvas de dureza-profundidad, guardado o impresión de las curvas de dureza-profundidad y todas las mediciones de indentación. Guardar o imprimir la imagen de indentación y el valor de dureza de la indentación actual. Todos los informes se guardan en archivo WORD.



13, Estadísticas de Resultados: Exporta los resultados de múltiples mediciones de indentaciones a EXCEL y cuenta automáticamente el número de mediciones, el valor máximo, el valor mínimo, el valor promedio, la varianza, etc. de la dureza.

14, Control de Enlace: A través de la interfaz de comunicación, el sistema percibe los cambios de fuerza de prueba, controla la torreta, carga y lee directamente.

15, Desplazamiento Automático: Equipado con mesa de prueba automática X-Y de alta precisión.



16, Identificación Automática: Tecnología líder de identificación automática de indentaciones, lee D1 / D2 y valor HV en 0.3 segundos.

17, Rendimiento Estable: La indentación de pulido no espejo, luz desigual, no centrada se puede leer automáticamente.

18, Funciones Potentes: Como lectura manual, lectura automática, conversión de dureza, curva de dureza-profundidad, imagen de indentación, informe de imagen y texto.



19, Fácil de Usar: Mediante la calibración del bloque de dureza, en línea con los hábitos de los usuarios. Se puede usar normalmente con medio día de capacitación.

20, Lectura Automática: Algoritmo original de lectura automática para leer automáticamente una variedad de indentaciones con alta velocidad y alta precisión.

21, Buena Repetibilidad: Es lectura automática con alta repetibilidad y puede satisfacer los requisitos de los usuarios profesionales.

22, Escaneo Automático: Puede escanear automáticamente el borde y la forma de la muestra.



Especificaciones del Sistema de Software:

1. Computadora: Computadora Lenovo (memoria de 2G, disco duro de 500G, pantalla LCD de 19 pulgadas)

2. Impresora de inyección de tinta

3. Sistema operativo: WIN7



4. Sistema de imagen digital

Alta resolución: 130 millones de píxeles (1280×1024)

Adquisición de alta velocidad: Resolución de 1280×1024: 25 FPS

Alta definición: Imágenes en blanco y negro y la claridad es mejor.

Tamaño de la superficie del objetivo: 1/2 pulgada



5. Mesa de prueba automática X-Y

Tamaño de la mesa: 100×100×50 mm

Recorrido máximo: 50×50 mm

Paso mínimo: Menos de 2μm

Velocidad de movimiento: Ajustable

Modo de control: Control manual, control eléctrico, control por computadora



6. Mesa de prueba X-Y - modo de control por computadora

Movimiento de ubicación: La mesa de prueba se mueve directamente a la configuración del software;

Movimiento de punto: Seleccione cualquier punto de la muestra, muévalo debajo del indentador;

Movimiento direccional: Haga clic en las ocho direcciones para mover la mesa de prueba y el paso de movimiento se puede configurar;

Movimiento arbitrario: Haga clic en cualquier dirección para mover la mesa de prueba y facilitar a los usuarios la navegación por la superficie del espécimen;

Movimiento a velocidad variable: Hay dos velocidades (rápida y lenta) al mover la mesa de prueba y la velocidad es opcional y ajustable;

Otras funciones: Configuración arbitraria de la posición original, reinicio automático, límite mecánico y otras características profesionales para cumplir con varios requisitos.



7. Método de medición

Modo automático — Movimiento automático de la mesa de prueba (dirección X e Y) + lectura automática

Modo manual 1 — Carga automática + medición con línea trazada manualmente en el ocular

Modo manual 2 — Movimiento manual de la mesa de prueba + enfoque manual + Medición automática / manual



8. Lectura automática / manual

Tiempo de lectura automática: El tiempo de lectura de una sola indentación es de aproximadamente 300 milisegundos;

Precisión de medición automática: 0.1μm;

Repetibilidad de medición automática: ±0.8%

Lectura manual: Selección manual, búsqueda automática de puntos, medición de 4 puntos, medición de 2 diagonales



9. Guardado / salida de resultados

Guardar / exportar datos de medición y parámetros experimentales, incluyendo D1, D2, HV, X, Y, etc.;

Guardar / exportar informe de curva de profundidad de capa endurecida efectiva;

Guardar / exportar imagen.



Entrega Estándar:

Nombre Cantidad Nombre Cantidad
Cuerpo Principal del Instrumento 1 juego 10×Ocular de Medición Digital 1 pieza
Indentador Vickers de Diamante 1 pieza Objetivo 2 piezas
Mesa de Prueba Cruzada Motorizada 1 pieza Cable de Alimentación 1 pieza
Tornillo de Regulación Horizontal 4 piezas Nivel 1 pieza
Fusible 1A 2 piezas Lámpara Halógena 12V/15~20W 1 pieza
Llave Allen 2.5mm 1 pieza Destornillador 1 pieza
Bloque de Dureza 2 piezas Cubierta Antipolvo 1 pieza
Manual de Instrucciones de Uso 1 copia
Computadora (Disco duro: 500G, Memoria: 2G, Pantalla LCD de 19 pulgadas) 1 juego Impresora de Inyección de Tinta 1 juego
Cámara CCD 1 juego 1.5×Adaptador 1 pieza
USB Softdog 1 pieza Cables de Control 1 pieza
Cable RS232 1 pieza Caja de Control de Mesa de Prueba Motorizada 1 pieza
Software de Medición 1 pieza



Método de Prueba de Dureza Knoop:

El método de prueba de dureza Knoop se utiliza principalmente para piezas pequeñas, secciones delgadas o trabajos de profundidad de caja. La indentación Knoop es muy pequeña, la aplicación principal es la siguiente:



pruebas de materiales muy delgados como láminas o medición de la superficie de una pieza,
piezas pequeñas o áreas pequeñas,
medición de microestructuras individuales,
medición de la profundidad de endurecimiento superficial mediante el corte de una pieza y la realización de una serie de indentaciones para describir un perfil del cambio de dureza.



El indentador Knoop es un diamante con forma de pirámide más alargado o rectangular. El método Knoop se usa comúnmente cuando las indentaciones están muy juntas o muy cerca del borde de la muestra.



El ancho de la indentación Knoop puede proporcionar más resolución para la medición y la indentación también es menos profunda. En consecuencia, se puede usar en materiales muy delgados.
