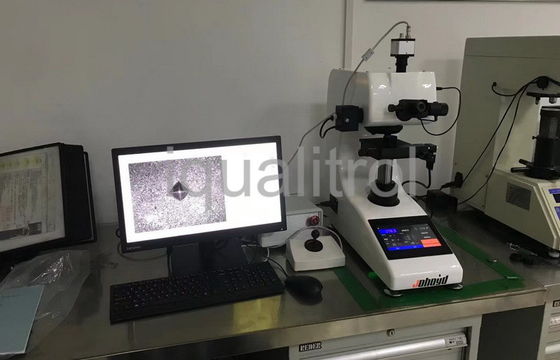

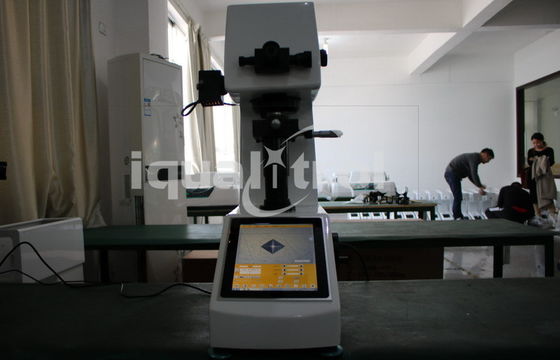

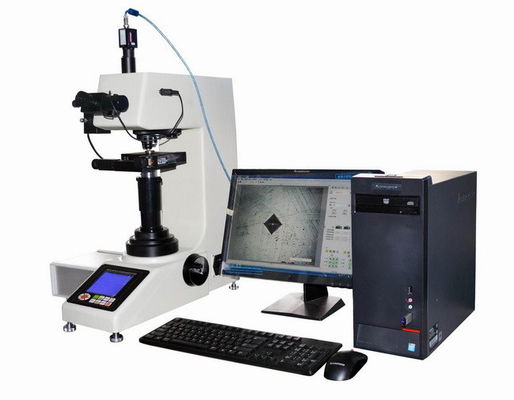

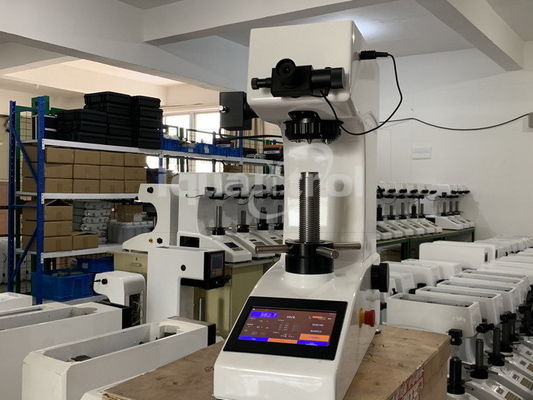

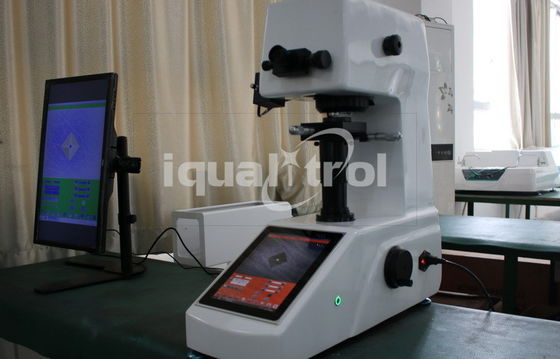

Máquina de ensayo de dureza Vickers totalmente automática iVick-479MC3 con yunque motorizado X-Y

Máquina de ensayo de dureza Vickers totalmente automática iVick-479MC3 con yunque motorizado X-Y
Máquina de ensayo de dureza Vickers totalmente automática iVick-479MC3 con yunque motorizado X-Y Máquina de ensayo de dureza Vickers totalmente automática iVick-479MC3 con yunque motorizado X-Y Máquina de ensayo de dureza Vickers totalmente automática iVick-479MC3 con yunque motorizado X-Y Máquina de ensayo de dureza Vickers totalmente automática iVick-479MC3 con yunque motorizado X-Y Máquina de ensayo de dureza Vickers totalmente automática iVick-479MC3 con yunque motorizado X-Y

Ampliación de imagen :  Máquina de ensayo de dureza Vickers totalmente automática iVick-479MC3 con yunque motorizado X-Y

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: iVick-479MC3
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 20 días laborables
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 10 JUEGOS POR MES
Descripción detallada del producto
TORRETA: torrecilla automática Yunque de la prueba: X-Y Test Anvil motorizado
Salida de datos: Palabra, informe de Excel enfocar: Foco automático
Altura: Max Specimen Height 170m m Cuello: Max Horizontal Space 130m m
Resaltar:

Máquina de prueba completamente automática de la dureza de Vickers

,

Máquina de prueba auto de la dureza de Vickers

,

Probador completamente automático de la dureza de Vickers



Máquina de dureza Vickers totalmente automática con yunque motorizado X-Y



Descargar datos técnicos: Durómetro Vickers iqualitrol iVick-479MC3



Breve introducción:

El durómetro Vickers totalmente automático iqualitrol se integra con varias tecnologías nuevas, como la imagen óptica, el desplazamiento mecánico, el control electrónico, la imagen digital, el análisis de imágenes, el procesamiento por computadora, etc.



Controla el durómetro Vickers y la mesa de prueba automática por computadora, y muestra la imagen de la indentación en la pantalla de la computadora. Mediante lectura automática y manual, mide con precisión la dureza HV, la profundidad de endurecimiento, el espesor de la película, la distancia entre dos puntos de metales y algunos materiales no metálicos y diversas películas.



También puede fotografiar la morfología de la superficie metálica y realizar impresiones a una tasa fija, etc. Este sistema rompe con el método de prueba tradicional, realiza la prueba de dureza de forma totalmente automática, de alta precisión y alta repetibilidad, y es el equipo importante para el análisis de materiales.



Especificaciones técnicas:

Modelo iVick-479MC3 iVick-480MC3 iVick-481MC3 iVick-482MC3
Fuerza de prueba gf 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf
N 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N
Rango de prueba 1HV~2967HV
Método de carga Automático (Carga/Permanencia/Descarga)
Torreta Torreta automática
Enfoque Enfoque automático
Escala de conversión HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB
Salida de datos

Impresora incorporada

Informe WORD o EXCEL con gráfico de curva

Lectura de dureza Visualización de indentación y medición automática en PC
Objetivo 20x, 40x 10x, 40x 10x, 20x 10x, 20x
Ocular 10x
Aumento total 200x, 400x 100x, 400x 100x, 200x 100x, 200x
Resolución

0.125μm

0.0625μm

0.25μm

0.0625μm

0.25μm

0.125μm

0.25μm

0.125μm

Tiempo de permanencia 0~60s
Fuente de luz Lámpara halógena
Mesa de prueba motorizada X-Y Tamaño: 100×100mm; Recorrido: 50×50mm; Resolución: 0.002mm
Altura máxima de la muestra 170mm
Garganta 130mm
Fuente de alimentación AC220V,50Hz
Estándar de ejecución ISO 6507,ASTM E92,JIS Z2244,GB/T 4340.2
Dimensión 530×280×630mm, Dimensión de embalaje: 620×450×740mm
Peso Peso neto: 35kg, Peso bruto: 47kg



Función del software:

Enlace del sistema: A través de la interfaz de comunicación, realiza el enlace entre el sistema y el durómetro.



Enlace de presión: Al convertir la fuerza de prueba, el sistema percibe el cambio de fuerza de prueba y lo muestra en tiempo real.



Enlace de torreta: El software controla el cambio entre el objetivo y el indentador sin control manual.



Enlace de carga: El software controla la carga sin control manual.



Enlace de medición: El software controla la torreta, la carga y la lectura directa del valor de dureza Vickers.



Enlace de fuente de luz: Enfoque automático.



Adquisición de imágenes: Visualización en tiempo real de la imagen de dureza, almacenamiento e impresión de la imagen.



Medición automática: Encuentra automáticamente los cuatro vértices de la indentación con alta velocidad y datos precisos, hay muchos algoritmos profesionales adecuados para diferentes indentaciones. Mide continuamente e inmediatamente en las coordenadas especificadas una vez cargado.



Búsqueda automática de puntos: El sistema encuentra automáticamente los mejores vértices cerca de los cuatro vértices de la indentación, lo que reduce en gran medida el error humano.



Medición de diagonales: Haga clic en la esquina superior izquierda e inferior derecha de la indentación para leer el valor de dureza.



Medición de cuatro puntos: Haga clic en los cuatro puntos de la indentación para leer el valor de dureza.

Conversión de dureza: Según el estándar nacional, convierte automáticamente el valor de dureza entre Brinell, Rockwell, Vickers, Knoop, visualización en tiempo real.



Informe gráfico: Registro automático de datos de medición, generación automática de curvas de dureza-profundidad, guardado o impresión de las curvas de dureza-profundidad y todas las mediciones de indentación. Guardar o imprimir la imagen de indentación y el valor de dureza de indentación actual. Todos los informes se guardan en formato WORD.



Estadísticas de resultados: Exporta los resultados de múltiples mediciones de indentaciones a EXCEL y cuenta automáticamente el número de mediciones, el valor máximo, el valor mínimo, el valor promedio, la varianza, etc. de la dureza.



Control de enlace: A través de la interfaz de comunicación, el sistema percibe los cambios de fuerza de prueba, controla la torreta, carga y lee directamente.



Desplazamiento automático: Equipado con mesa de prueba automática X-Y de alta precisión.



Identificación automática: Tecnología líder de identificación automática de indentaciones, lee D1 / D2 y el valor HV en 0.3 segundos.



Rendimiento estable: La indentación de pulido no espejo, luz desigual, no centrada se puede leer automáticamente.



Potentes funciones: Como lectura manual, lectura automática, conversión de dureza, curva de dureza-profundidad, imagen de indentación, informe de imagen y texto.



Fácil de usar: Mediante la calibración del bloque de dureza, de acuerdo con los hábitos de los usuarios. Se puede usar normalmente con medio día de capacitación.



Lectura automática: Algoritmo original de lectura automática para leer automáticamente una variedad de indentaciones con alta velocidad y alta precisión.



Buena repetibilidad: Es lectura automática con alta repetibilidad y puede satisfacer los requisitos de los usuarios profesionales.



Escaneo automático: Puede escanear automáticamente el borde y la forma de la muestra.



Configuración del sistema:

1. Computadora: computadora (2G de memoria, disco duro de 500G, pantalla LCD de 19 pulgadas)

2. Impresora de inyección de tinta

3. Sistema operativo: WIN7



4. Sistema de imagen digital

Alta resolución: 130 millones de píxeles (1280×1024)

Adquisición de alta velocidad: Resolución 1280×1024: 25 FPS

Alta definición: Imágenes en blanco y negro y claridad mejorada.

Tamaño de la superficie del objetivo: 1/2 pulgada



5. Mesa de prueba automática X-Y

Tamaño de la mesa: 100×100×50 mm

Recorrido máximo: 50×50 mm

Paso mínimo: Menos de 2μm

Velocidad de movimiento: Ajustable

Modo de control: Control manual, control eléctrico, control por computadora



6. Mesa de prueba X-Y - modo de control por computadora

Movimiento de ubicación: La mesa de prueba se mueve directamente a la configuración del software;

Movimiento de punto: Seleccione cualquier punto de la muestra, muévalo debajo del indentador;

Movimiento direccional: Haga clic en las ocho direcciones para mover la mesa de prueba y el paso de movimiento se puede configurar;

Movimiento arbitrario: Haga clic en cualquier dirección para mover la mesa de prueba y facilitar que los usuarios exploren la superficie del espécimen;

Movimiento a velocidad variable: Hay dos velocidades (rápida y lenta) al mover la mesa de prueba y la velocidad es opcional y ajustable;

Otras funciones: Configuración arbitraria de la posición original, reinicio automático, límite mecánico y otras características profesionales para cumplir con varios requisitos.



7. Método de medición

Modo automático —— Movimiento automático de la mesa de prueba (dirección X, Y, Z) + lectura automática

Modo manual 1 —— Carga automática + medición manual con línea trazada por ocular

Modo manual 2 —— Movimiento manual de la mesa de prueba + enfoque manual + Medición automática / manual



8. Lectura automática / manual

Tiempo de lectura automática: El tiempo de lectura de una sola indentación es de aproximadamente 300 milisegundos;

Precisión de medición automática: 0.1μm;

Repetibilidad de medición automática: ±0.8%

Lectura manual: Selección manual, búsqueda automática de puntos, medición de 4 puntos, medición de 2 diagonales



9. Guardado / salida de resultados

Guardar / exportar datos de medición y parámetros experimentales, incluyendo D1, D2, HV, X, Y, etc.;

Guardar / exportar informe de curva de capa de endurecimiento efectiva;

Guardar / exportar imagen.



Entrega estándar:

Nombre Cantidad Nombre Cantidad
Cuerpo principal del instrumento 1 juego 10×Ocular de medición digital 1 ud.
Indentador Vickers de diamante 1 ud. Objetivo 2 uds.
Mesa de prueba cruzada motorizada 1 ud. Cable de alimentación 1 ud.
Tornillo de regulación horizontal 4 uds. Nivel 1 ud.
Fusible 1A 2 uds. Lámpara halógena 12V/15~20W 1 ud.
Llave hexagonal interior de 2.5mm 1 ud. Destornillador 1 ud.
Bloque de dureza 2 uds. Cubierta antipolvo 1 ud.
Manual de instrucciones de uso 1 copia
Computadora (Disco duro: 500G, Memoria: 2G, Pantalla LCD de 19 pulgadas) 1 juego Impresora de inyección de tinta 1 juego
Cámara CCD 1 juego 1.5× Adaptador 1 ud.
Llave USB 1 ud. Cables de control 1 ud.
Cable RS232 1 ud. Caja de control de mesa de prueba motorizada 1 ud.
Software de medición 1 ud.



El método de prueba de dureza Knoop se utiliza principalmente para piezas pequeñas, secciones delgadas o trabajos de profundidad de caja. La indentación Knoop es muy pequeña, la aplicación principal es la siguiente:



pruebas de materiales muy delgados como láminas o medición de la superficie de una pieza,
piezas pequeñas o áreas pequeñas,
medición de microestructuras individuales,
medición de la profundidad de endurecimiento superficial mediante el corte de una pieza y la realización de una serie de indentaciones para describir un perfil del cambio de dureza.



El indentador Knoop es un diamante con forma de pirámide alargada o rectangular. El método Knoop se usa comúnmente cuando las indentaciones están muy juntas o muy cerca del borde de la muestra.



El ancho de la indentación Knoop puede proporcionar más resolución para la medición y la indentación también es menos profunda. En consecuencia, se puede usar en materiales muy delgados.



El método de prueba de dureza Vickers consiste en indentar el material de prueba con un indentador de diamante, en forma de pirámide recta con base cuadrada y un ángulo de 136 grados entre caras opuestas sometido a una carga de 1 a 100 kgf. La carga completa se aplica normalmente durante 10 a 15 segundos.



Las dos diagonales de la indentación dejada en la superficie del material después de retirar la carga se miden con un microscopio y se calcula su promedio. Se calcula el área de la superficie inclinada de la indentación. La dureza Vickers es el cociente obtenido al dividir la carga en kgf por el área en mm² de la indentación.



Una vez determinada la diagonal media de la indentación, la dureza Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.



La dureza Vickers debe informarse como 800 HV/10, lo que significa que se obtuvo una dureza Vickers de 800 utilizando una fuerza de 10 kgf. Varios ajustes de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, lo que es mucho mejor que el cambio arbitrario de escala con otros métodos de prueba de dureza.



Las ventajas de la prueba de dureza Vickers son que se pueden tomar lecturas extremadamente precisas, y solo se utiliza un tipo de indentador para todos los tipos de metales y tratamientos superficiales. Aunque es completamente adaptable y muy preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie más cara que las máquinas Brinell o Rockwell.
