Datos del producto:
Pago y Envío Términos:
|
| TORRETA: | torrecilla automática | Yunque de la prueba: | X-Y Test Anvil motorizado |
|---|---|---|---|
| Salida de datos: | Palabra, informe de Excel | enfocar: | Foco automático |
| Altura: | Max Specimen Height 185m m | Cuello: | Max Horizontal Space 130m m |
| Resaltar: | Máquina de prueba auto de la dureza de Vickers del foco,Máquina de prueba de la dureza de AC110V Vickers,Probador micro de la dureza de Vickers del CE |
||

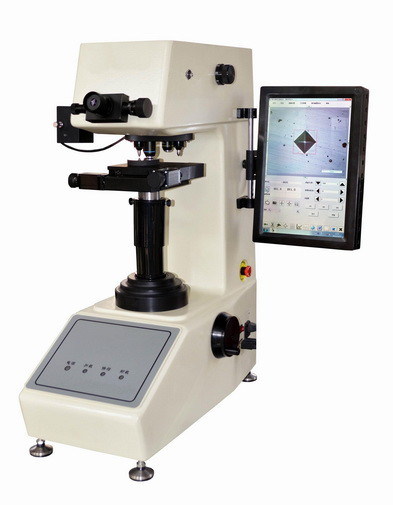

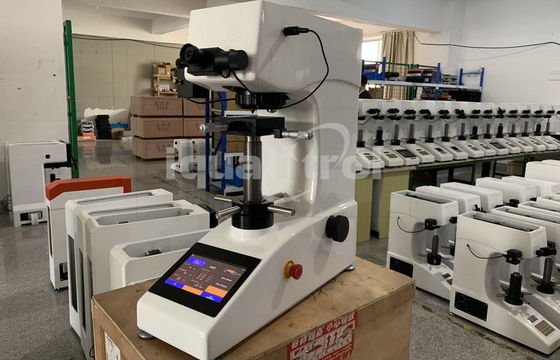

Teste de dureza Vickers digital de enfoque automático con tabletas y software Vickers
Descarga de datos técnicos: iQualitrol Vickers Tester de dureza iVick-483ST3
Breve introducción:
iqualitrol Automatic Vickers tester de dureza adopta el diseño integrado del tester de dureza y el panel de computadora; Con el sistema operativo Windows 7, tiene todas las funciones de la computadora.
Con el sistema de adquisición de imágenes CCD, puede mostrar la imagen de hendidura directamente en la pantalla táctil y obtener automáticamente el valor de dureza de Vickers.
Reemplaza el antiguo método de medición de la longitud diagonal con el ocular, evita la estimulación y la fatiga visual de la fuente de luz del ocular y protege la vista del operador.
Principales características:
1, Todos los parámetros de ensayo se pueden establecer en el ordenador del panel lateral.
2La pantalla táctil hace que la operación sea rápida y conveniente.
3, el sistema de adquisición de imágenes CCD puede mostrar la imagen claramente y obtener el valor de dureza simplemente tocando la pantalla.
4El reconocimiento automático y el cambio entre el objetivo y el puntero, obtienen automáticamente el valor de dureza de Vickers.
5, soporte de la función de conversión de dureza.
6, con interfaces USB, VGA y LAN, la medición de dureza se puede imprimir mediante interfaz USB.
7, puede guardar automáticamente los datos de medición, generar la curva de dureza-profundidad y guardar como documento WORD o EXCEL.
8, con mesa de prueba X-Y motorizada, enfoque automático y medición automática para realizar la automatización completa de las pruebas de dureza de Vickers.
Rango de aplicación:
Apto para el metal ferroso, los metales no ferrosos, las secciones delgadas del IC, los recubrimientos, los recubrimientos; vidrio, cerámica, ágata, piedras preciosas, secciones delgadas de plástico, etc.;Pruebas de dureza, como la de la profundidad y el trapecio de las capas carbonizadas y las capas endurecidas por apagado.
Especificación técnica:
| Fuerza de ensayo | Kgf, N |
| iVick-483ST3 y sus componentes |
0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, y el resto de los productos. 1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N |
| iVick-484ST3 y sus componentes |
0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, y también 1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N |
| iVick-485ST3 y sus componentes |
0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N |
| iVick-486ST3 y sus componentes |
0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N |
| Rango de ensayo | 1HV ~ 2967HV |
| Método de carga | Automático (carga/permanecimiento/descarga) |
| Torreta | Torreta automática |
| Concentración | Enfoque automático |
| El ordenador | CPU: Intel I3, Memoria: 2G, SSD: 32G |
| Píxeles CCD | 1.30 millones |
| Escala de conversión | Las empresas que no cumplen los requisitos de la presente Directiva deben tener en cuenta los requisitos de la presente Directiva. |
| Dureza de lectura | Display de hendiduras y medición automática en pantalla táctil |
| Salida de datos | Informe WORD o EXCEL con gráfico de curvas |
| Objetivo | 10x, 20x, 40x. ¿Qué es eso? |
| Magnificación total | 100 veces, 200 veces, 400 veces |
| Resolución | 0Se aplican las siguientes medidas: |
| Tiempo de estancia | 0 ~ 60 años |
| Fuente de luz | Lámpara de halógenos |
| Anil X-Y motorizado | Tamaño: 110 × 110 mm; Viaje: 50 × 50 mm; Resolución: 0.002 mm |
| Altura máxima de la muestra | 185 mm |
| Cuello | de una longitud igual o superior a 130 mm |
| Fuente de alimentación | Las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. |
| Estándar de ejecución | Se aplican las siguientes medidas:2 |
| Dimensión | 560 × 335 × 675 mm, dimensiones de embalaje: 650 × 380 × 960 mm |
| Peso | Peso neto: 52 kg, peso bruto: 67 kg |
Lista de embalaje:
| Nombre | Cuánto tiempo | Nombre | Cuánto tiempo |
| Cuerpo principal del instrumento | 1 juego | Diamante Vickers Indentador | 1 por ciento |
| 10x, 20x, 40x Objetivo | cada 1 pc | Mesa de ensayo cruzado motorizada | 1 por ciento |
| Cable de alimentación | 1 por ciento | Parafusos de regulación horizontales | 4 piezas |
| Nivel | 1 por ciento | Fuegos 1A | 2 piezas |
| Lámpara de halógenos 12V/15~20W | 1 por ciento | El conductor de tornillo | 1 por ciento |
| En el interior, el hexágono tiene una abertura de 2,5 mm. | 1 por ciento | Bloque de dureza de 700 a 800 HV1 | 1 por ciento |
| Bloque de dureza 400 ~ 500 HV5 | 1 por ciento | Cubierta antpolvo | 1 por ciento |
| Manual de instrucciones | 1 ejemplar |
Principio de la prueba de Vickers
El método de ensayo de dureza de Vickers consiste en introducir una hendidura en el material de ensayo con una hendidura de diamante.en forma de pirámide recta con base cuadrada y un ángulo de 136 grados entre caras opuestas sometidas a una carga de 1 a 100 kgfLa carga total se aplica normalmente durante 10 a 15 segundos.
Las dos diagonales de la hendidura que quedan en la superficie del material después de la eliminación de la carga se miden con un microscopio y se calcula su media.Se calcula el área de la superficie inclinada de la hendiduraLa dureza de Vickers es el coeficiente obtenido dividiendo la carga kgf por el área de hendidura en mm cuadrados.
Cuando se haya determinado la diagonal media de la hendidura, la dureza de Vickers puede calcularse a partir de la fórmula, pero es más conveniente utilizar tablas de conversión.
La dureza de Vickers debe ser reportada como 800 HV/10, lo que significa que se obtuvo una dureza de Vickers de 800 utilizando una fuerza de 10kgf.Varios ajustes de carga diferentes dan números de dureza prácticamente idénticos en material uniforme, que es mucho mejor que el cambio arbitrario de escala con los otros métodos de ensayo de dureza.
Las ventajas de la prueba de dureza de Vickers son que se pueden obtener lecturas extremadamente precisas, y solo se utiliza un tipo de indentador para todos los tipos de metales y tratamientos de superficie.Aunque es muy adaptable y muy preciso para probar los materiales más blandos y duros, bajo cargas variables, la máquina Vickers es una unidad de pie en el suelo que es más cara que las máquinas Brinell o Rockwell.
El método de prueba de dureza Knoop se utiliza principalmente para piezas pequeñas, secciones delgadas o trabajos de profundidad de caso.
ensayo de materiales muy finos como las láminas o medición de la superficie de una pieza,
partes pequeñas o áreas pequeñas,
la medición de las microestructuras individuales,
Medir la profundidad de endurecimiento de la caja mediante la sección de una parte y la realización de una serie de hendiduras para describir un perfil del cambio de dureza.
El Knoop indenter es un diamante en forma de pirámide es más alargado o de forma rectangular.
La anchura de la hendidura Knoop puede proporcionar una mayor resolución para la medición y la hendidura también es menos profunda.
