| JT21A: | Diámetro 350 mm, de suelo | X-Y Travel: | 200*100 mm |
|---|---|---|---|
| Imagen: | Revés | Exactitud: | (3+L/75)μm |
| Capacidad de carga: | 5KG | Lectura digital: | DP100 |
| Resaltar: | Endoscopio del PDA de la pantalla LCD,Endoscopio HD720P del PDA,Endoscopio de mano |
||

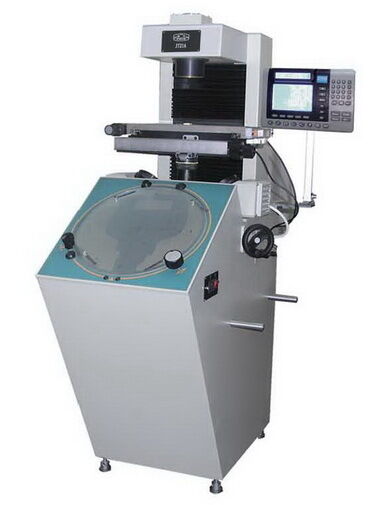

Proyector de Perfil Digital de Piso Φ350mm JT21A con DP100
Descargar Datos Técnicos: Proyector de Perfil de Medición JT21A
Características y Rango de Aplicación:
El iqualitrol JT21A puede probar eficazmente el perfil, la sección y las formas superficiales de diversas piezas de trabajo complejas, como plantillas, piezas de punzonado, levas, engranajes, fresas de conformar, mercerizadas, etc.
Debido a su pantalla de proyección inclinada hacia adelante, también es adecuado para mediciones y pruebas comparativas, como la proyección de la representación de la imagen y la observación del perfil y la forma de la pieza de trabajo, etc.
El iqualitrol JT21A se utiliza ampliamente en talleres y estaciones de medición de las siguientes industrias: Maquinaria, instrumentos y medidores, relojes, moldes y electrónica, etc.
Especificaciones Técnicas:
| Modelo | JT21A |
| Pantalla de Proyección | φ350mm |
| Rango de Rotación | 0°~360° |
| Resolución del ángulo de rotación | 1′ |
| Precisión del ángulo de rotación | 4′ |
| Potencia de Magnificación del Objetivo | 5X 10X 20X 50X |
| Campo Visual del Objetivo | φ70mm φ35mm φ17.5mm φ7mm |
| Distancia de Trabajo del Objetivo | 163.1mm 89.05mm 57.2mm 58mm |
| Error de magnificación | 0.08% |
| Rango de la coordenada X (mm) | 200mm |
| Rango de la coordenada Y (mm) | 100mm |
| Coordenada Z (Enfoque)(mm) | 0~100mm |
| Área de la mesa de trabajo | 380mm×230mm |
| Resolución | 0.001mm |
| Imagen | Invertida |
| Precisión del Instrumento | (3+L/75)μm |
| Capacidad de Carga | 5kg |
| Tamaño General(mm) | 854×480×1401 |
| Iluminación de Transmisión | Lámpara halógena de tungsteno de 12V 100W |
| Iluminación de Reflexión | Lámpara halógena de tungsteno de 12V 100W |
| Voltaje Nominal | AC220V/50HZ/1PH |
| Peso del Mainframe | 138kg |
![]()
