Datos del producto:
Pago y Envío Términos:
|
| modelo: | VMS-2010 | Exactitud: | 3+200/L um |
|---|---|---|---|
| Etapa del metal: | 356 x 256m m | Etapa de vidrio: | 270 x 160m m |
| X-Y Travel: | 200 x 100m m | Eje z: | Viaje 200m m |
| Escala lineal: | Resolución 0.001m m | Máquina: | Máquina de medición de visión de enfoque manual |
| Resaltar: | Máquina de medición del CCD Vision,máquina de medición de 4.5x Vision,máquina de medición óptica de 200x100m m |
||

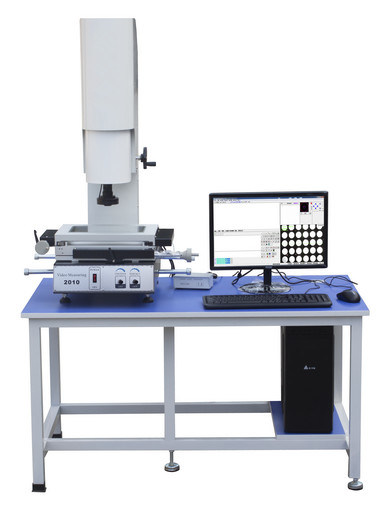

Máquina de medición de la visión de enfoque manual con recorrido XY 200*100 mm
Breve introducción:
La máquina de medición de video de la serie iqualitrol VMS puede realizar una medición precisa de la masa de la pieza de trabajo, adecuada para la inspección de piezas de precisión y el control de calidad.de plástico, metal, molde y otras industrias.
Características del producto de los sistemas de medición por vídeo:
1El equipo adopta una estructura de cuello de ganso, el cuerpo general tiene una fuerte rigidez, pequeña desviación del eje Z, estructura estable y fácil de garantizar una mayor precisión.
2Control automático de tres ejes, medición automática de alta velocidad y estable.
3. Importación automática de lente óptica variable x, que puede realizar la medición automática de tiempos variables.
4Fuente de luz de mesa circular de 5 anillos y 8 áreas programable, fuente de luz LED.
5Utilizando una tarjeta especial de control de movimiento de alta precisión importada de los EE.UU.
6Configuración de cámara CCD a color de grado industrial.
Las especificaciones técnicas:
| Modelo | El VMS-2010 | VMS-3020: el sistema de control de las emisiones de CO2 | VMS-4030: el número de unidades | VMS-5040: el número de unidad |
| Escenario de metal | 356 x 256 mm | 506 x 356 mm | 606 x 456 mm | 706 x 606 mm |
| Escenario de vidrio | Las demás: | 364 x 290 mm | Cuadro de la muestra | Las demás: |
| Viajes X-Y | Las demás: | Las demás: | Cuadrados de las placas: | 500 x 400 mm |
|
Dimensión (W x D x H) mm |
El valor de la prueba es el valor de la prueba. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | 880x1300x1900 |
| Peso neto | 80 kg. ¿ Qué es? | 150 kg. ¿Qué es eso? | 250 kilos | 350 kg. ¿Qué es eso? |
| Eje Z | Enfoque manual, desplazamiento efectivo 200 mm, distancia de trabajo 90 mm | |||
| Resolución X, Y, Z | 0.001 mm | |||
| Precisión X,Y | 3+200/L por ejemplo | |||
| Iluminación | LED de superficie, 4 anillos 8 divisiones, luminosidad ajustable Luz paralela LED de contorno, navegación LED |
|||
| El CCD | Cámara de alta definición | |||
| Lente de acercamiento | Magnificación 0.7x-4.5x, aumento total 30x 230x | |||
| Medio ambiente de trabajo | El valor de la prueba de ensayo se calculará en función de los resultados obtenidos en el ensayo de ensayo. con una frecuencia de más de 15 Hz |
|||
| Software de medición | Poderoso software multifuncional | |||
