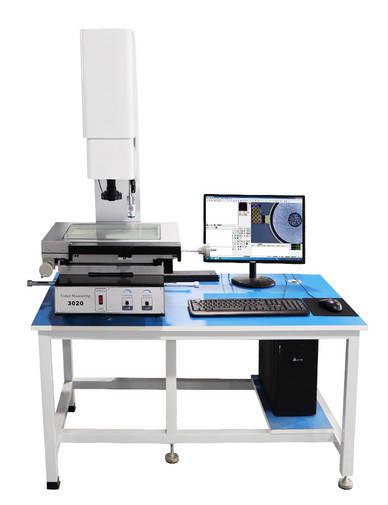

Instrumento óptico del manual de VMS, sistema de medición video de la imagen de 2.5D Vision Vmm

Instrumento óptico del manual de VMS, sistema de medición video de la imagen de 2.5D Vision Vmm
Instrumento óptico del manual de VMS, sistema de medición video de la imagen de 2.5D Vision Vmm

Ampliación de imagen :  Instrumento óptico del manual de VMS, sistema de medición video de la imagen de 2.5D Vision Vmm

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: VMS-3020
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 15 días laborables
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 50 juegos por mes
Descripción detallada del producto
modelo: VMS-3020 Exactitud: 3+200/L um
Etapa del metal: 506 x 356m m Etapa de vidrio: 364 x 290m m
X-Y Travel: 300 x 200m m Eje z: Viaje 200m m
Escala lineal: Resolución 0.001m m Fuente de luz: Fuente luminosa de mesa circular de 5 anillos y 8 áreas programable
Resaltar:

Sistema de medición video de VMS

,

instrumento óptico 2.5D

,

Vmm máquina de medición video



instrumento óptico VMS manual sistema de medición de imágenes de video vmm de visión 2.5D máquina



Breve introducción:

La máquina de medición por video iqualitrol VMS Series puede realizar mediciones masivas precisas de piezas de trabajo, adecuada para la inspección de piezas de precisión y el control de calidad. Ampliamente utilizada en electrónica, maquinaria, plástico, metal, moldes y otras industrias.



Aplicado principalmente para mediciones 2D y puede admitir algunas mediciones 3D específicas según sea necesario, este instrumento es una máquina de medición de alta precisión y alta eficiencia.



Diseñadas y fabricadas por iqualitrol Precision Instrument, una empresa con más de 20 años de historia en sistemas de medición de precisión, las máquinas de medición por video Rational son de buena calidad y fiabilidad y se han utilizado en el campo de la maquinaria, la electrónica, los instrumentos, los medidores, los relojes, la industria ligera, los plásticos, así como en salas de medición, laboratorios de institutos y universidades, institutos de investigación, departamentos de verificación metrológica y talleres, etc.

Características:
1. El equipo adopta una estructura de cuello de cisne, el cuerpo general tiene una gran rigidez, una pequeña deflexión del eje Z, una estructura estable y es fácil garantizar una mayor precisión.


2. Control automático de tres ejes, medición automática de alta velocidad y estable.


3. Lente óptica de x variable de importación automática, que puede realizar mediciones automáticas de veces variables.
4. Fuente de luz de mesa circular programable de 5 anillos y 8 áreas, fuente de luz LED.


5. Uso de una tarjeta de control de movimiento especial de alta precisión importada de EE. UU.
6. Configuración de cámara CCD a color de grado industrial.



Especificaciones técnicas:

Modelo VMS-2010 VMS-3020 VMS-4030 VMS-5040
Plataforma de metal 356 x 256 mm 506 x 356 mm 606 x 456 mm 706 x 606 mm
Plataforma de vidrio 270 x 160 mm 364 x 290 mm 464 x 364 mm 564 x 464 mm
Recorrido X-Y 200 x 100 mm 300 x 200 mm 400 x 300 mm 500 x 400 mm

Dimensión

(An x Pr x Al) mm

550x600x780 650x750x1050 750x900x1080 880x1300x1900
Peso neto 80 kg 150 kg 250 kg 350 kg
Eje Z Enfoque manual, recorrido efectivo 200 mm, distancia de trabajo 90 mm
Resolución X,Y,Z 0.001 mm
Precisión X,Y 3+200/L um
Iluminación LED de superficie, 4 anillos 8 divisiones, brillo ajustable
Luz paralela LED de contorno, navegación LED
CCD Cámara de alta definición
Lente de zoom Aumento 0.7x-4.5x, aumento total 30x – 230x
Entorno de trabajo

Rango de temperatura: 20°C±2°C, Humedad: 45-75% RH;

Vibración <0.005g, menos de 15 Hz

Software de medición Potente software multifuncional
