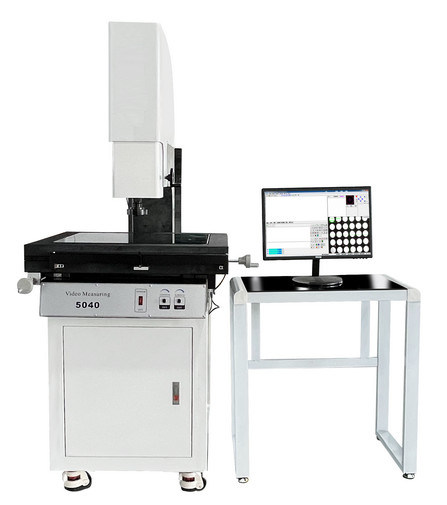

Máquina de medición de Vision del sistema de vídeo de la alta exactitud para la electrónica VMS-5040

Máquina de medición de Vision del sistema de vídeo de la alta exactitud para la electrónica VMS-5040
Máquina de medición de Vision del sistema de vídeo de la alta exactitud para la electrónica VMS-5040 Máquina de medición de Vision del sistema de vídeo de la alta exactitud para la electrónica VMS-5040

Ampliación de imagen :  Máquina de medición de Vision del sistema de vídeo de la alta exactitud para la electrónica VMS-5040

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: VMS-5040
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 15 días laborables
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 50 juegos por mes
Descripción detallada del producto
modelo: VMS-5040 Exactitud: 3+200/L um
Etapa del metal: 706 x 606m m Etapa de vidrio: 564 x 464m m
X-Y Travel: 500 x 400m m Eje z: Viaje 200m m
Escala lineal: Resolución 0.001m m Estructura: estructura de cuello de ganso
Resaltar:

Máquina de medición de la resolución 0.001m m Vision

,

máquina de medición de 200m m Vision

,

Sistema de medición de Vision del CE



Sistema de Medición de Video de Alta Precisión Visión VMS-5040 Maquinaria de Medición para Electrónica



Breve Introducción:

La Máquina de Medición por Video Serie VMS de iqualitrol puede realizar mediciones masivas precisas de piezas de trabajo, adecuada para la inspección de piezas de precisión y control de calidad. Ampliamente utilizada en electrónica, maquinaria, plástico, metal, moldes y otras industrias.



ampliamente aplicada en maquinaria, electrónica, aeroespacial, automotriz, moldes y otras industrias para mediciones de precisión.



1. Puede medir puntos, líneas, círculos, arcos y óvalos, rectángulos y mejorar la precisión con la función de posicionamiento multipunto.



2. En términos de metrología, la máquina puede probar y dimensionar ancho, largo, alto, espesor, diámetro, ángulo, rectitud, planitud, perpendicularidad, grado circular, coaxialidad, etc.



3. Combinación de mediciones, estructura central y la intersección de la estructura, el punto medio de la construcción, la estructura lineal, una estructura redonda y el punto de vista estructural.


Características Principales:
1. El equipo adopta una estructura de cuello de cisne, el cuerpo general tiene una gran rigidez, una pequeña deflexión del eje Z, una estructura estable y es fácil garantizar una mayor precisión.


2. Control automático de tres ejes, medición automática de alta velocidad y estable.


3. Lente óptica variable automática de importación, que puede realizar mediciones de aumento variable automático.
4. Fuente de luz circular programable de 5 anillos y 8 áreas, fuente de luz LED.



Especificaciones Técnicas:

Modelo VMS-2010 VMS-3020 VMS-4030 VMS-5040
Plataforma Metálica 356 x 256mm 506 x 356mm 606 x 456mm 706 x 606mm
Plataforma de Vidrio 270 x 160mm 364 x 290mm 464 x 364mm 564 x 464mm
Recorrido X-Y 200 x 100mm 300 x 200mm 400 x 300mm 500 x 400mm

Dimensión

(An x Pr x Al)mm

550x600x780 650x750x1050 750x900x1080 880x1300x1900
Peso Neto 80Kg 150Kg 250Kg 350Kg
Eje Z Enfoque manual, recorrido efectivo 200mm, distancia de trabajo 90mm
Resolución X,Y,Z 0.001mm
Precisión X,Y 3+200/L um
Iluminación LED de superficie, 4 anillos 8 divisiones, brillo ajustable
Luz paralela LED de contorno, navegación LED
CCD Cámara de alta definición
Lente de zoom Aumento 0.7x-4.5x, aumento total 30x – 230x
Entorno de Trabajo Rango de temperatura: 20℃±2℃, Humedad: 45-75% HR;
Vibración<0.005g, menos de 15HZ
Software de Medición Potente Software Multifuncional
