| Eje z: | Viaje 200m m | Exactitud: | X/Y-Axis: ≤3+L/200 (um) |
|---|---|---|---|
| Vision: | cámara del CCD color del 1/2 “ | Software: | QuickMeasuring 4.1/4.2 |
| Objetivo zoom: | 6.5X motorizó el zoom coaxial | Motor: | Motor servo del Cierre-lazo doble |
| Resaltar: | Sistema de medición por vídeo CNC,Sistema de medición de vídeo de 200 mm para viajes,6.5X Máquina de medición de la visión |
||

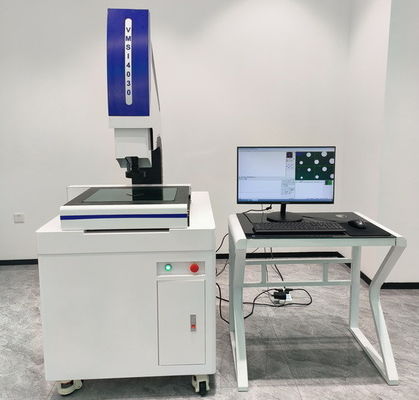

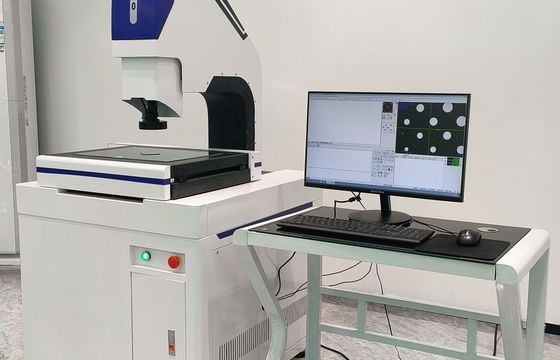

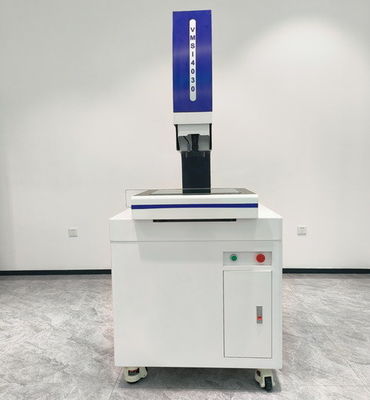

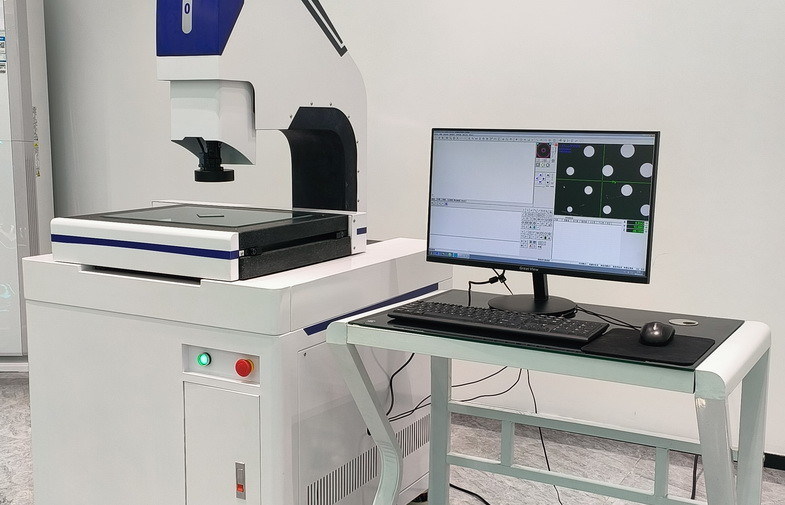

Sistema de Inspección Visual CNC Automático Máquina CMM Instrumento de Medición Óptica por Coordenadas
Breve Introducción:
Aplicado principalmente para mediciones 2D y puede soportar algunas mediciones 3D específicas según sea necesario, este instrumento es una máquina de medición de alta precisión y alta eficiencia.
Diseñado y fabricado por iqualitrol, una empresa con más de 10 años de historia en sistemas de medición de precisión, las Máquinas de Medición por Visión son de buena calidad y fiabilidad y se han utilizado en el campo de la maquinaria, la electrónica, los instrumentos, los medidores, los relojes, la industria ligera, los plásticos, así como en salas de medición, laboratorios de institutos y universidades, institutos de investigación, departamentos de verificación metrológica y talleres, etc.
El sistema de medición por visión iqualitrol es una máquina que permite a un dispositivo informático inspeccionar, medir, evaluar e identificar objetos fijos o en movimiento. A diferencia del comparador óptico, estas máquinas utilizan inspección automatizada.
Características Principales:
1, Guía y tornillo de precisión, servomotor de doble bucle cerrado para garantizar alta velocidad de medición, precisión y estabilidad;
2, Iluminación LED de anillo ajustable de 48 divisiones controlada por software y con función de memoria;
3, Lente de zoom coaxial motorizado avanzado de 6.5X y cámara CCD a color de alta resolución de 1/2”;
4, Escala lineal GSI o Renishaw de 3 ejes de alta precisión de 0.5um;
5, Sistema de navegación CCD, para localizar rápidamente la posición de medición de la muestra y mejorar la velocidad de medición;
6, Potente software de medición QM4.1 totalmente automático, editar/guardar/introducir el programa y luego ejecutar automáticamente.
Especificaciones Técnicas:
| Modelo 2.5D | VMS-3020CNC | VMS-4030CNC | VMS-5040CNC | ||
| Modelo 3D | VMS-3020CNCP | VMS-4030CNCP | VMS-5040CNCP | ||
| Recorrido eje X,Y | 300x200mm | 400x300mm | 500x400mm | ||
| Recorrido eje Z | 200mm | ||||
| Escala lineal X/Y/Z (2.5D) | Resolución: 0.0005mm | ||||
| Precisión | Eje X/Y: ≤3+L/200(um); Eje Z: ≤4+L/200(um) | ||||
| Repetibilidad | ±2um | ||||
| Sistema de Video |
Cámara CCD a color de 1/2“ Lente de zoom coaxial motorizado de 6.5X |
||||
| Iluminación | Contorno | Iluminación fría LED ajustable de 256 grados Iluminación fría LED ajustable de 256 grados, 6 anillos y 48 divisiones |
|||
| Superficie | |||||
| Medición 3D | Módulo 3D y Sonda Táctil MCP-K2 de Renishaw (Reino Unido) | ||||
| Software de Medición | Quick Measuring 4.1/4.2 | ||||
| Capacidad de carga máx. | 35Kg | 30 Kg | 25 Kg | ||
| Dimensiones | 860x740x1760 | 1060x740x1760 | 1160x940x1760 | ||
| Peso Neto | 250Kg | 300Kg | 360Kg | ||
Entrega Estándar:
| Software de Medición | Cámara CCD | Lente de Zoom Coaxial Motorizado | Bloque de 100mm de Longitud |
| Bloque de Calibración | Tarjeta de Captura DH | Iluminación LED de 48 divisiones | Sonda Renishaw MCP-K2 (3D) |
| Tarjeta de Transferencia de Movimiento | Escala Lineal U3 | Navegación CCD | Armario de Trabajo |
| Escala Lineal | Joystick de Operación | Sistema de PC |
Accesorios Opcionales:
| Sonda Renishaw MCP-K1 (3D) | Objetivo Auxiliar 0.5X | Objetivo Auxiliar 2X |
| Sonda Renishaw MCP-K1 (3D) | Lente de Zoom Motorizado 12.5X | Sistema de Medición Láser |
Funciones:
El instrumento de medición de imágenes puede medir con precisión puntos, líneas, círculos y otros elementos, y tiene una potente función de salida de informes, que es especialmente adecuada para medir una amplia gama de productos en grandes cantidades.
Ampliamente utilizado en maquinaria, electrónica, moldes, moldeo por inyección, hardware, caucho, aparatos eléctricos de bajo voltaje, materiales magnéticos, hardware de precisión, estampado de precisión, conectores, terminales, teléfonos móviles, electrodomésticos, computadoras, televisores de cristal líquido (LCD), placas de circuito impreso (circuitos impresos, PCB), automóviles, equipos médicos, relojes, instrumentos y otras industrias.
Objeto de medición:
LCD, FPC, PCB, placas de circuito, tornillos, resortes, relojes, medidores, conectores (terminales), engranajes, levas, roscas, plantillas de radio, plantillas de rosca, cables, herramientas, rodamientos, hardware, piezas estampadas, pantallas, pantallas de prueba, pantallas de cemento, paneles de malla (malla de acero, plantilla SMT), etc.
Elemento de medición:
Longitud, anchura, altura, distancia entre agujeros, espaciado, espaciado de pines, grosor, arco, diámetro, radio, ranura, ángulo, ángulo R, etc.
