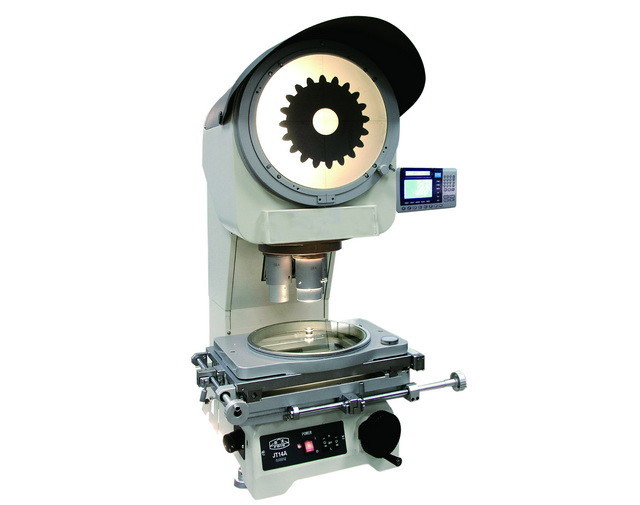

Proyector de Perfil Vertical Digital JT14 con Torreta de Tres Lentes y Pantalla de 12"

Proyector de Perfil Vertical Digital JT14 con Torreta de Tres Lentes y Pantalla de 12"
Proyector de Perfil Vertical Digital JT14 con Torreta de Tres Lentes y Pantalla de 12"

Ampliación de imagen :  Proyector de Perfil Vertical Digital JT14 con Torreta de Tres Lentes y Pantalla de 12"

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: JT14: el trabajo de los expertos
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 50 días laborables
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 5 juegos por mes
Descripción detallada del producto
Se trata de un sistema de control de las emisiones de gases de escape.: Gran distancia de trabajo del objetivo, gran área de la mesa de trabajo y gran rango de dimensiones En el caso de las aeronaves de las categorías M1 y M2, el número de aeronave de las categorías M1 y : ampliamente utilizado en la industria de la fabricación de máquinas, la industria de instrumentos de
Iluminación: La iluminación de la superficie es simétrica y brillante, la imagen es clara Mesa de trabajo: El movimiento de la mesa de trabajo de precisión es cómodo y conveniente
Torreta de lentes: conveniente de intercambio de aumento y una ubicación precisa Aumento: 10X, 20X, 50X
Resaltar:

Proyector de perfiles verticales de medición digital

,

Proyector de perfiles verticales de tres lentes de torreta



Proyector de Perfil Digital Vertical JT14 con Torreta de Tres Lentes y Pantalla de 12"



Descargar Datos Técnicos: Proyector de Perfil de Medición iqualitrol JT14



Rangos de Aplicación:

La serie JT14 de iqualitrol puede medir eficazmente diversas formas de perfil, sección y superficie de piezas complejas, como plantillas, piezas troqueladas, levas, engranajes, matrices, roscas, fresas de perfil, mercerizadas y fresas.



Puede ser ampliamente utilizado en la industria de fabricación de maquinaria, la industria de instrumentos de medición, la industria relojera, la industria de producción de moldes, la industria electrónica y las estaciones de metrología relativas en fábricas.


Especificaciones Técnicas:

Modelos Erecto(JT14A), InversoJT14B)
Pantalla de Proyección φ300mm
Rango de Rotación 0°~360°
Resolución del ángulo de rotación 1′
Precisión del ángulo de rotación 6′
Aumento del Objetivo 10X, 20X, 50X, 100X
Campo Visual del Objetivo φ30mm, φ15mm, φ6mm, φ3mm
Distancia de Trabajo del Objetivo 74mm, 69mm, 63mm, 41mm
Error de magnificación 0.08%
Rango de coordenadas X-Y (mm) 150*100mm, 200*150mm, 250*150mm
Coordenada Z (Enfoque)(mm) 0~100mm
Dimensiones de la Mesa de Trabajo 350×240, 400×280, 450×286
Resolución 0.001mm
Imagen Erecto(JT14A), InversoJT14B)
Precisión del Instrumento (3+L/75)μm
Capacidad de Carga 10kg, 15kg, 20kg
Tamaño General (mm) 410×650×1070
Iluminación de Transmisión Lámpara halógena de tungsteno de 24V 150W
Iluminación de Reflexión Lámpara halógena de tungsteno de 24V 150W
Voltaje Nominal AC110V/220V, 50/60Hz
Peso del Mainframe 90kg


Características Principales:
-Tiene una gran distancia de trabajo del objetivo, una gran área de mesa de trabajo y un gran rango de tamaño.
-La iluminación de superficie es simétrica y brillante y la imagen es clara.


-La forma de la mesa de trabajo de alta precisión es novedosa y hermosa, y su movimiento es cómodo y conveniente.
-La caja de proyección de subida y bajada que adopta el sistema de guía avanzado reemplaza la plataforma de operación de subida y bajada tradicional y tiene un gran rango de coordenadas del eje Z.


-Adopta un sistema de iluminación de contorno e iluminación de superficie, la intensidad de la luz se puede coordinar cuando la magnificación cambia con el propósito de reducir la diferencia de luminancia en la pantalla cuando se transfieren magnificaciones altas y bajas de la lente objetivo.


-Tiene tres torretas, un cambio de magnificación conveniente y una ubicación precisa.
-Tiene una forma exquisita y es conveniente de usar.

Proyector de Perfil Vertical Digital JT14 con Torreta de Tres Lentes y Pantalla de 12"





Parámetros Técnicos:
-Diámetro de la pantalla: Φ300mm
-Rango de rotación de la pantalla: 0°~360°
-Escala indicadora del ángulo de rotación: 1'
-Precisión del ángulo de rotación: 6'
-Lente objetivo



Magnificación Campo visual sobre el objeto(mm) Distancia de trabajo(mm)
10X, fov Φ30, WD 74
20X, fov Φ15, WD 69
50X, fov Φ 6, WD 63

-Error de magnificación 0.08%
-3 Tipos de mesas de trabajo
Tamaño de la mesa Coordenada X(mm) Coordenada Y(mm) Coordenada Z(mm)
350 X 240 150 100 100
400 X 280(estándar) 200 150 100
450 X 286 250 150 100

-Resolución de la escala lineal: 0.001mm
-Precisión de los ejes X, Y: (4+L/25) μm, unidad L: Mm
-Carga de la mesa de trabajo: 15kg


-Fuente de Iluminación:
Iluminación de contorno: Lámpara halógena de tungsteno de 24V150W
Iluminación de superficie: Lámpara halógena de tungsteno de 24V150W


-Sistema de refrigeración: Dos ventiladores axiales de alta velocidad pueden generar una fuerte radiación de calor.
-Potencia: 110V/220V (AC), 50/60Hz
-Dimensiones de la máquina: 410*650*970~1070mm
-Peso de la máquina: 90kg
