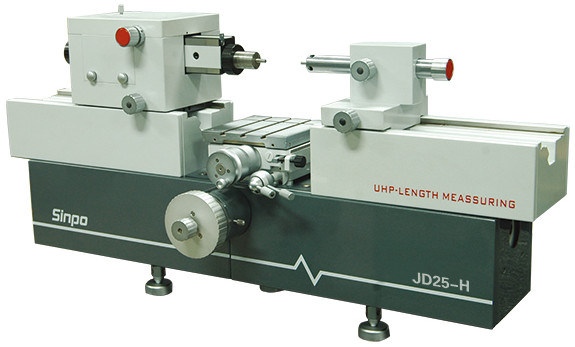

Máquina de medición de longitud universal de procesamiento de datos JD25C

JD25H Máquina de medición de longitud universal de procesamiento de datos de alta precisión

Máquina de medición de longitud universal de procesamiento de datos de alta precisión

Las características:

- Una base de hierro fundido de alta calidad después de un largo tiempo de envejecimiento natural da una buena estabilidad.

- El eje de medición principal adopta un diseño cuadrado optimizado para garantizar la estabilidad del rendimiento de movimiento durante la medición.

-Tiene muchos accesorios opcionales potentes para satisfacer diferentes requisitos de medición.

- El instrumento adopta un sistema de medición de alta precisión, que se ajusta al principio de Abbe y tiene una alta precisión de medición.

- El sistema de rejilla y la tarjeta de subdivisión importados tienen una alta precisión y una estabilidad fiable;

-Un potente software de función puede corregir el error de medición causado por la indicación de valores y variaciones de temperatura.

-JD25-C adopta un software de medición 1D y una computadora que puede funcionar de manera conveniente y eficiente.

-JD25-H adopta el sistema de escala de rejilla Heidenhain con alta precisión y estabilidad confiable.

Parámetros técnicos:

Mesa de trabajo universal

Área de instalación: 160 mm × 160 mm

Rango de ajuste de la altura: 0 a 100 mm

Viaje transversal: 25 mm

La inclinación en Y: ±3°

Rotación de la mesa de trabajo: ±4°

Carga permitida: 10 kg

Tamaño de ajuste para el diámetro interno de las tapas de medición: Φ6H7

Tamaño del diámetro exterior entre la barra de referencia y el diámetro interno de las tapas de medición: Φ6g6

Rango de medición:

Tamaño externo (mm): medición absoluta: 0 - 100 medición relativa: 0 - 670

Tamaño interno (mm): cuando se utiliza un gancho de medición pequeño (cuando la profundidad máxima de extensión es de hasta 12, el grosor máximo del brazo de 50), 10~400

Cuando se utiliza un gancho de medición grande (cuando el máximo de extensión en la profundidad de hasta 50, el espesor máximo del brazo de 85), 30 ~ 370

Utilizando un gancho de medición eléctrico (mm): 1~60

Utilizando un gancho de medición universal (mm): 14~112

Diámetros intermedios entre los tornillos internos (mm)

Cuando se utiliza un gancho de medición pequeño (pequeño diámetro de tornillo de 13 ~ 30)

Cuando se utilice un gancho de medición grande {diámetro de tornillo pequeño de 31 - (espesor de 70 brazos) ×2}

La distancia entre los tornillos (mm): 0,5 a 6

Diámetros intermedios entre los tornillos externos (mm):

máximo: 200, Propagación del tornillo: 1~6

Fuerza de medición (N): 0; 1.5; 2.5

Equivalente de pantalla digital: 0,0001 mm

Variabilidad del valor de visualización del instrumento

Durante la medición del tamaño externo, 2σ≤0,3μm

Durante la medición del tamaño interno, 2σ≤0,5μm

Entornos de funcionamiento del instrumento:

La temperatura ambiente es de 20 °C ± 0,5 °C y la humedad relativa no excede del 60%.

Las dimensiones generales del instrumento (mm): 960×390×450

Peso neto del instrumento: 150 kg
