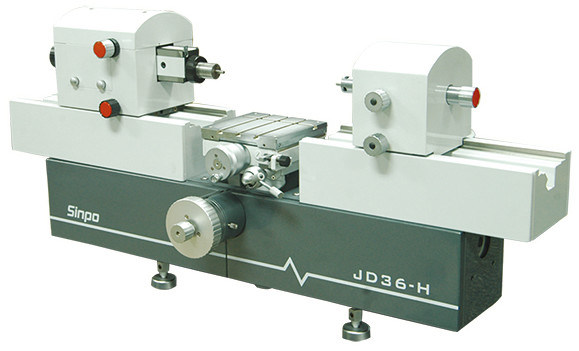

Máquina universal de medición de longitud JD36H con procesamiento de datos de alta precisión e iluminación infrarroja

Máquina universal de medición de longitud JD36H con procesamiento de datos de alta precisión e iluminación infrarroja
Máquina universal de medición de longitud JD36H con procesamiento de datos de alta precisión e iluminación infrarroja

Ampliación de imagen :  Máquina universal de medición de longitud JD36H con procesamiento de datos de alta precisión e iluminación infrarroja

Datos del producto:
Nombre de la marca: iqualitrol
Número de modelo: JD36
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 30 días laborables
Condiciones de pago: T/T, Unión Occidental
Capacidad de la fuente: 10 JUEGOS POR MES
Descripción detallada del producto
El JD-36: Procesamiento de datos Máquina de medición de longitud universal El JD-36H: Máquina de medición de longitud universal de procesamiento de datos de alta precisión
Eje de medición principal: adopta un diseño cuadrado optimizado para garantizar la estabilidad del rendimiento de movimiento du sistema de iluminación de la rejilla: adopta un dispositivo de iluminación infrarroja con bajo voltaje, pequeño volumen y larga vida como
sistema de medición de alta precisión: cumple el principio de Abbe y tiene una alta precisión de medición Poderoso software de funciones: puede corregir el error de medición causado por la indicación del valor y la variación de temperatur
Resaltar:

Máquina de medición de longitud universal de iluminación infrarroja

,

Máquina de medición de longitud universal de alta precisión



Máquina universal de medición de longitud de alta precisión JD36H con procesamiento de datos de iluminación infrarroja



Características principales:

1. La base de hierro fundido de alta calidad, tras un largo envejecimiento natural, proporciona una buena estabilidad.

2. El eje de medición principal adopta un diseño cuadrado optimizado para garantizar la estabilidad del rendimiento de movimiento durante la medición.



3. Dispone de numerosos y potentes accesorios opcionales para satisfacer diferentes requisitos de medición.

4. El sistema de iluminación de la rejilla adopta un dispositivo de iluminación infrarroja de bajo voltaje, pequeño volumen y larga vida útil como fuentes de luz.



5. El instrumento adopta un sistema de medición de alta precisión, que cumple el principio de Abbe y tiene una alta precisión de medición.

6. El sistema de rejilla importado y la tarjeta de subdivisión tienen alta precisión y estabilidad confiable;



7. El potente software de funciones puede corregir el error de medición causado por el valor de indicación y la variación de temperatura. Y tiene la función de detección automática del punto de inversión.



Especificaciones técnicas:

Rango de medición (mm):

Dimensión exterior: a. Medición directa 0~100

b. Medición diferencial 0~750

Dimensión interior:

Con horquillas de medición pequeñas (profundidad de penetración hasta 12 mm, espesor de pared máximo 50 mm) 10~480

Con horquillas de medición grandes (profundidad de penetración hasta 50 mm, espesor de pared máximo 85 mm) 30~450



Medición con equipo eléctrico:

Con horquilla de medición eléctrica 1~60

Con horquilla de medición universal 14~112

Pantalla digital: 0.1μm



Precisión del instrumento (20℃±0.2℃ en estas circunstancias)

Modelo

Dimensión exterior

medición directa

Dimensión interior

medición

JD36 0.3μm 0.7μm
JD36-H 0.2μm 0.6μm



Medición de roscas:

Medición del diámetro interior del paso:

Con horquilla de medición pequeña (diámetro pequeño de rosca 13~30)

Con horquilla de medición grande [diámetro pequeño de rosca 31~ (70-espesor de pared)] × 2 =

Paso de tornillos 0.5~6



Medición del diámetro exterior del paso: Valor máximo: 200



Fuerza de medición: 0, 1.5, 2.5N



Variabilidad del valor de visualización:

Modelo Medición exterior Medición interior
JD36 0.3μm 0.7μm
JD36-H 0.2μm 0.6μm



Mesa de trabajo universal:

Área de montaje Aproximadamente (160×160) mm

Rango de ajuste de altura (0~100) mm

Recorrido transversal 25 mm

Rango de inclinación alrededor del eje Y ±3°

Rotación de la mesa de trabajo ±4°

Capacidad de carga 10 kg



Dimensión de combinación de la punta de contacto del diámetro interior: Φ6H7

Dimensión de combinación exterior de la barra de medición con punta de contacto: Φ6g6

Dimensiones generales del instrumento (mm): 1060×390×450

Peso neto del instrumento: 170 kg
