| STM-1860: | instrumento de medición microscópico de alta precisión y alta eficiencia | óptico: | Dispositivo de cámara CCD a color digital ultrafina (Interfaz con el montaje en C) |
|---|---|---|---|
| Solicitud: | Medición 2D de componentes electrónicos, moldes de precisión, herramientas de cuchillo de precisión, | Medición en 3D: | medición auxiliar tridimensional, medición de comparación del medidor del ocular |
| método de medición relativo: | para comprobar la rugosidad superficial de la pieza de trabajo y la precisión de medición sin contac | Sistema del CCD: | equipado con una cámara y un sistema CCD, puede añadirse al procesamiento informático y puede conect |
| Resaltar: | Microscopio de medición 10X,Microscopio de medición con lectura digital |
||

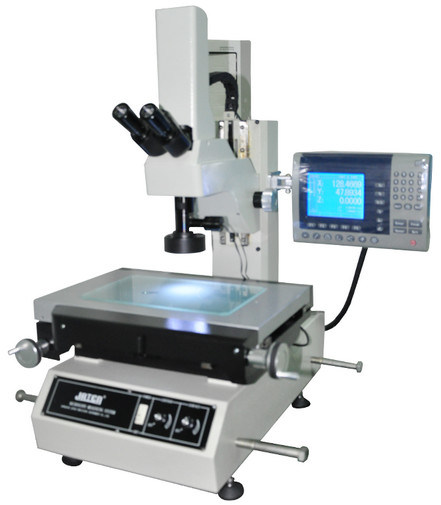

Microscopio de medición de herramientas STM-1860 con lectura digital DP300
Breve introducción:
El STM-1860 es un instrumento de medición microscópica de alta precisión y alta eficiencia.
Microscopio STM-1860 con una variedad de funciones de medición de datos, microzoom, visualización de datos de entrada y salida.
Dispositivo de cámara CCD a color digital ultrafina (Interfaz con C-MOUNT). Puede ingresar y sacar mediciones, datos e imágenes de acceso. Puede cumplir con diferentes requisitos de los usuarios.
La ventana gráfica dedicada de medición rápida puede medir el software operativo para el límite automático. No se necesita programación. Sólo un clic del ratón cuando quieras medir.
Sistemas de imágenes: CCD con licencia nacional.
Software de medición: medición rápida (opcional)
STM-1860 es ampliamente utilizado en componentes electrónicos, moldes de precisión, herramientas de cuchillo de precisión, resortes, plástico, caucho, válvula de verificación de sello de aceite, piezas de cámara, piezas de automóviles, procesamiento de PCB y otros campos.La STM-1860 dispone de una medición bidimensional como principal, también puede realizar mediciones auxiliares tridimensionales, mediciones comparativas de medidor de ocular.
Medición de la inclinación, el diámetro exterior, el ángulo de los dientes, la forma de la regla y las herramientas de cuchillo de corte, como el tamaño de la pieza de trabajo o el contorno del contorno de la micro medición,inspección del estado de la superficie de la pieza de trabajo, para medir el ángulo, la longitud, etc..
Además, también se puede utilizar como microscopio, utilizando el método de medición relativa para comprobar la rugosidad superficial de la pieza de trabajo y la precisión de medición sin contacto con el fin de procesar.
El microscopio de herramienta es uno de los equipos de medición y ensayo indispensables en la sala de medición, el laboratorio y el taller de producción.
El equipo puede estar equipado con una cámara y un sistema CCD, puede añadirse al procesamiento informático y puede conectarse con el PC.
Datos técnicos:
| Magnificación del objetivo | 1x (estándar) 2x (opcional) |
| Magnificación del ocular | 10 veces |
| Magnificación total | 10X ~ 50X |
| Resolución de la imagen | 640*480 píxeles |
| Tamaño de la mesa | 354 x 228 mm |
| Tamaño de la máquina | 530 x 530 x 795 mm |
| Viajes en mesa | X=150 Y=100 Z=150 (Focado) |
| Resolución digital de XYZ | 0.0005 mm |
| Coordenadas X, Y del error de indicación | (3+L/50) μm |
| Iluminación | Lámparas halógenas de tungsteno de 24 V/20 W |
| Iluminación reflectante | Luz de anillo LED de 12 V y iluminación reflejada con punto láser |
