Datos del producto:
Pago y Envío Términos:
|
| modelo: | JT12-1550, Proyector de perfil de medición digital de alto rendimiento económico con imagen erguida | Iluminación del contorno: | dividido en alto y bajo nivel y puede satisfacer diferentes requisitos de medición |
|---|---|---|---|
| Sistema de iluminación de espejos no esféricos: | El procesamiento por técnicas especiales hace que la simetría del campo de visión y clara y tienen u | lámpara de iluminación: | con bombilla luminosa de larga duración, adecuada para un uso prolongado |
| Iluminación de la superficie: | ajuste conveniente que es estable y confiable y adecuado para operar | Base de trabajo: | diseño de la puerta delantera que hace que el mantenimiento sea más conveniente |
| Resaltar: | Proyector de perfil de medición digital de alto rendimiento,Proyector de perfil de medición digital de alta precisión,Proyector de perfil digital con imagen erguida |
||

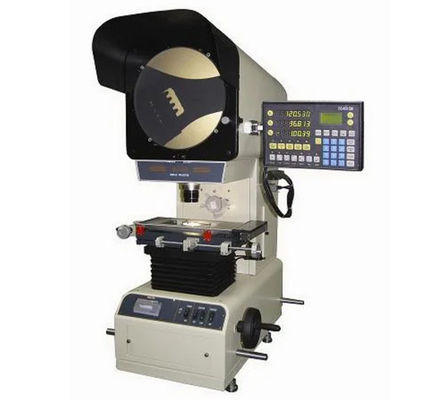

Proyector de perfil de medición digital de alto rendimiento económico con imagen erguida
Características:
-La iluminación de contorno se divide en alto y bajo nivel y puede satisfacer diferentes requisitos de medición.
- Sistema de iluminación de espejos no esféricos que, mediante el procesamiento mediante técnicas especiales, hace que el campo de visión sea simétrico y claro y tenga una alta precisión.
-JT12-1550 tiene baja productividad térmica para la adaptación de ventilador de flujo axial puede conducir a la refrigeración forzada.
-Con una estructura compacta y un peso ligero que es fácil de mover.
-JT12-1550 puede probar eficazmente los diversos perfiles, secciones y formas de la superficie de piezas de trabajo complejas, tales como la plantilla, la pieza perforada, la cam, el engranaje, la matriz, el hilo,el cortador de formaciónSe puede utilizar ampliamente en la industria de la fabricación de máquinas, la industria de instrumentos de medición, la industria relojera, la industria de la producción,industria electrónica y estación de medición relativa en fábrica.
-JT12-1550 está equipado con una bombilla de larga duración, adecuada para un uso prolongado.
- con una libre elección de varios componentes que hace la medición más conveniente y rápida.
- equipado con DRO multifuncional y miniimpresora
- El sistema de iluminación de superficie tiene un ajuste conveniente que es estable y confiable y adecuado para operar.
- La base de trabajo adopta el diseño de la puerta delantera que hace que el mantenimiento sea más conveniente.
Las especificaciones técnicas:
| Modelo | No se puede utilizar. |
| Pantalla de proyección | φ300 mm |
| Rango de rotación | 0°~360° |
| Resolución del ángulo de rotación | 1′ |
| Precisión del ángulo de rotación | 6′ |
| Potencia de aumento del objetivo | 10X 20X 50X 100X |
| Campo visual objetivo | Se aplicarán las siguientes medidas: |
| Distancia de trabajo objetivo | 75 mm 69 mm 44 mm 26 mm |
| Error de aumento | 0.08% |
| Rango de coordenadas X (mm) | 150 mm |
| Rango de coordenadas en Y (mm) | 50 mm |
| Coordenada Z (enfoque) | 0 ~ 90 mm |
| Área de la mesa de trabajo | Las medidas de seguridad se aplican a las unidades de seguridad. |
| Resolución | 0.001 mm |
| Imagen | En erección |
| Precisión del instrumento | (4+L/25) μm |
| Capacidad de carga | 5 kilos |
| Tamaño total (mm) | 380 × 694 × 1068 |
| Iluminación de transmisión | Lámpara de tungsteno halógeno de 12 V y 100 W |
| Iluminación que refleja | Lámpara de tungsteno halógeno de 24 V y 150 W |
| Voltagem nominal | 220 V 50 Hz 110 V 60 Hz |
| Peso del ordenador central | 135 kg de peso |
