Datos del producto:
Pago y Envío Términos:
|
| Resolución: | X-Z: 0.0005m m | Exactitud: | ≤3+L/200 (um) |
|---|---|---|---|
| Iluminación: | lámpara del halógeno 24v/150w | Pantalla: | Gama rotatoria: 0~360° |
| Rango de enfoque: | 75m m (para enfocarse) | Leer: | DP100 |
| Resaltar: | Proyector de perfil horizontal de Digitaces,Proyector de perfil horizontal HB12-2010 |
||

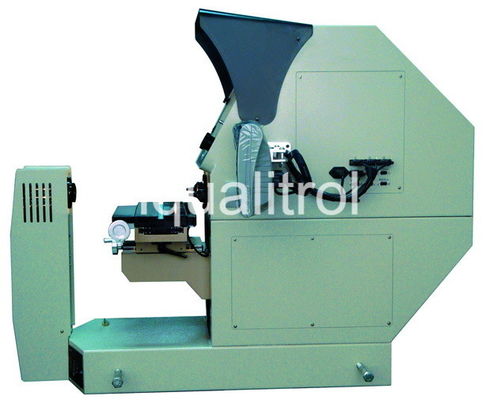

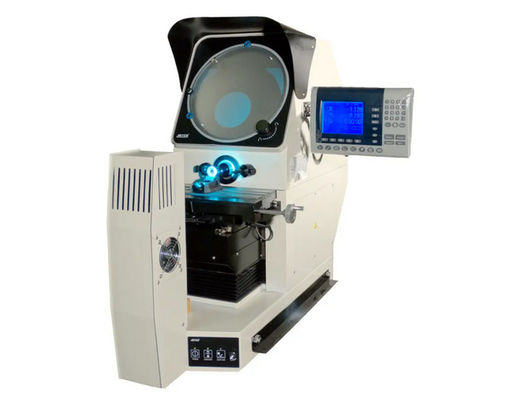

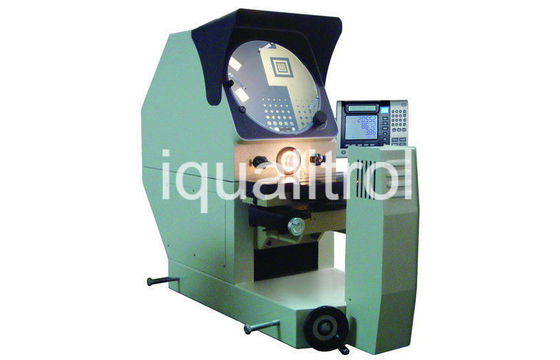

Diámetro de pantalla 300 mm Digital
Proyector de Perfil Horizontal HB12-2010 con recorrido X-Z de 200*100 mm
Descargar Datos Técnicos:
Proyector de Perfil Horizontal iqualitrol iPro-E11
Características Principales:
1, Pantalla de 300 mm de diámetro con transportador digital;
2, Plato de trabajo de movimiento de precisión de 200X100 mm;
3, Rango de oscilación del plato de trabajo entre ±15°;
4, Iluminación de perfil halógeno y superficie de fibra ajustable;
5, Sistema de procesamiento de datos geométricos multifunción actualizado a DRO DP100;
6, Mini-impresora incorporada;
7, Objetivo disponible de 10x, 20x, 50x, 100x, sobre-gráfico y detector de bordes con interruptor de pie, etc.
Especificaciones Técnicas:
| Modelo | iPro-E11 (HB12-2010) |
| Tamaño del plato metálico | 408x126 mm |
| Recorrido del plato: Eje X y Z |
200x100 mm |
| Recorrido del plato: Eje Y | 75 mm (para enfoque) |
| Resolución de ejes X y Z | 0.0005 mm |
| Rango de oscilación | ±15° |
| Precisión | ≤3+L/200(um) |
| Pantalla | Diámetro: Ø330 mm, Rango efectivo ≥ Ø300 (con retícula "*") |
| Rango de rotación: 0~360°; Indicador de rotación de resolución: 1’ o 0.01° |
|
| Lectura Digital | Sistema de Procesamiento de Datos Multifuncional DP 100 |
| Iluminación | Iluminación de contorno: 24v/150w (lámpara halógena) |
| Iluminación de superficie: 21v/150w (Fibra Óptica) | |
| Fuente de alimentación | AC110V/60Hz; 220V/50Hz, 650w |
| Dimensión (D×An×Al) | 1160x600x960 mm |
| Dimensión del embalaje (L×An×Al) | 1300x880x1250 mm |
| Peso bruto/neto del instrumento | 260/220 kg |
Entrega estándar:
| Lectura Digital DP100 | Objetivo 10x | Dispositivo de sujeción de pantalla |
| Mini-impresora incorporada | Cable de alimentación | Manual de operación |
Accesorios opcionales:
| Software de medición | Armario de trabajo | Objetivo 100x | Detector de bordes |
| Objetivo 20x | Objetivo 50x | Sobre-gráfico | Torno giratorio |
| Soporte de sujeción | Soporte en V | Soporte central giratorio | Interruptor de pie |
¿Qué se debe tener en cuenta al comprar un proyector de perfiles (comparador óptico)?
1, ¿Qué ruta de luz es mejor para su aplicación, Vertical u Horizontal?
•Los instrumentos con ruta de luz horizontal tienen un haz de luz que viaja horizontalmente a través de una platina. Este tipo de máquina es ideal para piezas grandes y pesadas y ejes que se sujetan en bloques en V o entre centros. Las aplicaciones típicas incluyen fundiciones, ejes de transmisión, medición de formas de roscas y componentes mecanizados.
•Los instrumentos con ruta de luz vertical tienen un haz de luz que viaja verticalmente. Las piezas que se miden/inspeccionan se colocan sobre una placa de vidrio, que se encuentra en la platina XY del sistema, a través de la cual viaja el haz de luz. Los comparadores verticales son ideales para piezas planas como juntas, juntas tóricas, piezas estampadas y componentes electrónicos. La línea iqualitrol de comparadores verticales cuenta con mecanismos de liberación rápida en ambos ejes, lo que hace que las mediciones en nuestras máquinas verticales sean mucho más rápidas que en las máquinas horizontales que cuentan con liberación rápida en solo 1 eje.
2, ¿Qué tamaño de pantalla y platina se adapta mejor a su aplicación?
Hay tamaños de pantalla disponibles de 14" a 32". Antes de elegir un tamaño de pantalla, determine qué parte de la pieza REALMENTE debe verse a la vez. Al usar un sistema, no es necesario ver la pieza completa para medirla. Se pueden hacer cálculos dividiendo el diámetro de la pantalla por la magnificación de la lente.
Por ejemplo, usar una lente 10X en un comparador óptico de 16" permitiría ver 1.6" de la pieza en la pantalla (16"/10=1.6"). Tenga en cuenta que es una buena práctica mantenerse dentro de una pulgada del margen de la pantalla al ver una imagen con una superposición. Verifique que el tamaño de la platina, el recorrido y la capacidad de peso acomoden todas las piezas que se pretenden medir o inspeccionar. En general, las pantallas de 16" y más pequeñas son unidades de sobremesa con capacidades de peso de hasta 150 libras.
3, ¿Qué lente/lentes necesitará?
Siga el gráfico a continuación para decidir qué lente coincidirá con las tolerancias requeridas. Una regla general es que un operador atento típico puede discriminar repetidamente 0.004" en la pantalla del comparador. Dividir la "resolución discernible" por la magnificación de la lente determina la resolución mínima alcanzable para cada lente.
4, ¿Qué tipo de lectura/software necesitará, o utilizará superposiciones?
Si solo va a utilizar superposiciones, nuestros modelos básicos sin escalas son una solución ideal y rentable. Es una buena práctica mantenerse dentro de una pulgada del margen de la pantalla al ver una imagen con una superposición. Si se requieren mediciones, seleccione una lectura digital XY básica si solo se necesitan resultados de posiciones y distancias.
Sin embargo, si se requiere la medición de círculos, ángulos y distancias paramétricas, seleccione una lectura o el software Quickmeasuring1.0 con capacidad geométrica. La medición repetitiva de piezas puede fomentar la selección de una lectura con capacidad CNC. Se debe considerar la detección automática de bordes para eliminar la subjetividad del operador y aumentar la repetibilidad y la precisión.
5, ¿Qué opciones o herramientas se requerirán?
La repetibilidad y la precisión se verán afectadas si la pieza de trabajo no se sujeta de manera adecuada y segura. Se debe prestar especial atención a las herramientas y a la superficie sobre la que se coloca el comparador.
![]()
