Datos del producto:
Pago y Envío Términos:
|
| Viajar: | X-Z 300x150m m | Pantalla: | ≥ Ø400 del alcance efectivo |
|---|---|---|---|
| Resolución: | X-Z 0.0005m m | Exactitud: | ≤3+L/200 (um) |
| objetivo: | Objetivo estándar 10x | Rango de enfoque: | 75m m (para enfocarse) |
| Resaltar: | Proyector de perfil horizontal Digital,proyector de perfil de la pantalla de 400m m Digital |
||

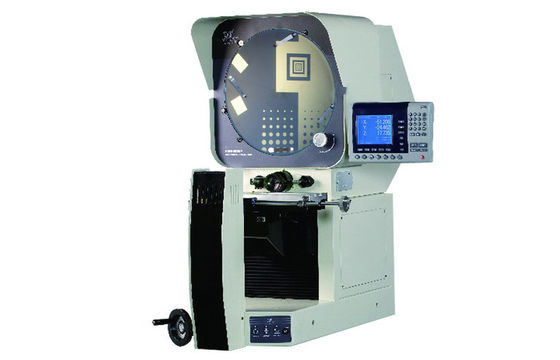

Proyector de perfil horizontal de impresora incorporada con pantalla de 400 mm y lectura digital DP300
Descarga de datos técnicos:Proyector de perfil iPro-E12
Características del producto:
- pantalla de 400 mm de diámetro con protractor digital;
¢ 300x150mm de precisión de movimiento de la etapa de trabajo, 300x200mm opcional;
¢ Intervalo de oscilación de la etapa de trabajo entre±15°;
El perfil halógeno y la iluminación de la superficie de fibra son ajustables.
- Sistema de procesamiento de datos geométrico multifunción DRO DP300;
¢ Mini-impresora incorporada;
¢ Disponible 10x, 20x, 50x, mesa giratoria objetivo y interruptor de pie, etc.
Las especificaciones técnicas:
| Modelo | Se aplicarán las siguientes medidas: |
| Tamaño del escenario metálico | 408x126 mm |
| Viaje por etapas: eje X y eje Z | Las demás: |
| Viaje por etapas:eje Y | 75 mm (para el enfoque) |
| Resolución lineal X y Z | 0.0005 mm |
| Rango de oscilación | ± 15° |
| Precisión | Se aplican las siguientes condiciones: |
| Pantalla | Diámetro: Ø425 mm, rango efectivo ≥ Ø400 ((con retícula) |
| Rango de rotación: 0~360°; Indicador de rotación de resolución: 1° o 0,01° | |
| Lectura digital | Sistema de procesamiento de datos multifuncional DP300 |
| Iluminación | Iluminación de contorno:24v/150w (lámpara halógena) |
| Iluminación de la superficie: 21v/150w (fibra óptica) | |
| Fuente de alimentación | Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Dimensión (D × W × H) | Las dimensiones de las placas de ensamblaje son las siguientes: |
| Dimensión del embalaje (L × W × H) | Las dimensiones de las placas son las siguientes: |
| Peso bruto/peso neto del instrumento | 200/160 kg |
Entrega estándar:
| Lectura digital DP300 | 10x Objetivo | Dispositivo de sujeción de pantalla |
| Mini-impresora incorporada | Cable de alimentación | Manual de operación |
Accesorios opcionales:
| Software de medición | Armario de trabajo | Bloque estándar | Visión giratoria |
| 20x Objetivo | Objetivo 50x | Sobre el gráfico | Papel de impresión |
| Clampada para soporte | Clampada en forma de V | Apoyo del centro giratorio | Interruptor de pie |
